9.2 Виды циклов нагружения

Усталостная прочность материалов при повторно-переменном нагружении во многом зависит от характера изменения напряжений во времени. При этом далее будем изучать периодические нагрузки.

Периодическая нагрузка – переменная нагрузка с установившимся во времени характером изменения, значения которой повторяются через определенный промежуток (период) времени.

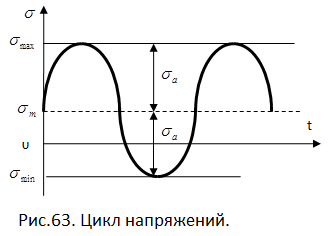

Цикл напряжений – совокупность всех значений переменных напряжений за время одного периода изменения нагрузки.

Обычно цикл напряжений характеризуется двумя основны-ми параметрами цикла:

 - максимальное напряжение

          цикла;

 - минимальное напряжение

Рекомендуемые материалы

          цикла;

 - среднее напряжение цикла

;             (8.27)

 - амплитудное напряжение цикла

;                            (8.28)

R – коэффициент асимметрии цикла напряжений

                     (8.29)

В зависимости от вели-чины перечисленных характе-ристик циклы напряжений могут быть подразделены на следующие основные типы:

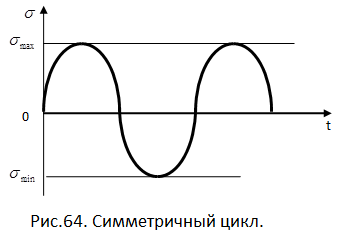

Симметричный цикл – максимальное и минимальное напряжения равны по абсолютной величине и противоположны по знаку , R= –1;

"Технические и эксплуатационные характеристики ЭВМ" - тут тоже много полезного для Вас.

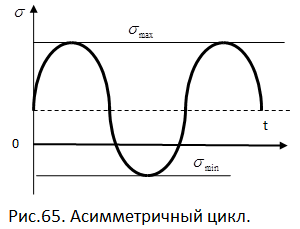

Асимметричный цикл - максимальное и минимальное напряжения не равны по абсолютной величине (), при этом асимметричный цикл может быть знакопеременным или знакопостоянным;

Знакопеременный цикл - максимальное и минимальное напряжения не равны по абсолютной величине и противоположны по знаку (, , );

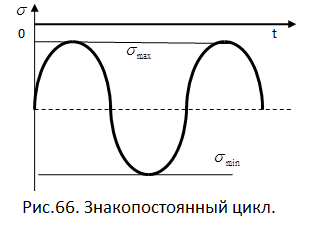

Знакопостоянный цикл - максимальное и минимальное напряжения не равны по абсолютной величине и имеют одинаковый знак (, , );

Отнулевой (пульсирующий) цикл – максимальное или минимальное напряжения равны нулю ( или ,  или ).
