Газлифтная эксплуатация нефтяных скважин
3.2. Газлифтная эксплуатация нефтяных скважин
3.2.1. Область применения газлифта
Область применения газлифта – высокодебитные скважины с большими забойными давлениями, скважины с высокими газовыми факторами и забойными давлениями ниже давления насыщения, песочные (содержащие в продукции песок) скважины, а также скважины, эксплуатируемые в труднодоступных условиях (например, затопляемость, паводки, болота и др.). Газлифт характеризуется высокой технико-экономической эффективностью, отсутствием в скважинах механизмов и трущихся деталей, простотой обслуживания скважин и регулирования работы.
Логическим продолжением фонтанной эксплуатации является газлифтная эксплуатация, при которой недостающее количество газа для подъема жидкости закачивают в скважину с поверхности. Если притекающую пластовую энергию, характеризуемую газовым фактором, дополняют энергией газа, закачиваемого в скважину с поверхности, происходит искусственное фонтанирование, которое называется газлифтным подъемом, а способ эксплуатации – газлифтным.
Газлифтная (компрессорная) эксплуатация нефтяных скважин осуществляется путем закачки в скважину газа; метод эксплуатации носит название газлифтный. Газ в нефтяную скважину можно подать под давлением без его дополнительной компрессии из газовых пластов. Такой способ называют бескомпрессорным.
Принцип действия газлифта. В скважину опускают два ряда насосных труб. По затрубному пространству между наружной и внутренней трубами подают под давлением газ или воздух. Наружную трубу называют воздушной. Внутреннюю трубу, по которой нефть в смеси с газом или воздухом поднимается на поверхность, называют подъемной. Подъемная труба имеет меньшую длину по сравнению с воздушной. До закачки газа жидкость в подъемной и воздушной трубах находится на одном уровне. Этот уровень называют статическим -Нст. В этом случае давление жидкости на забое соответствует пластовому давлению.
Рпл= Нст· ·g , отсюда Нст = Рпл·g .
По воздушной трубе (затрубному пространству) в скважину под давлением этого газа жидкость полностью вытесняется в подъемную трубу, после этого газ проникает в подъемную трубу и перемешивается с жидкостью. Плотность газированной жидкости уменьшается и по мере ее насыщения газом достигается разность в плотности газированной и негазированной жидкостей.
Вследствие этого более плотная (негазированная) жидкость будет вытеснять из подъемной трубы газированную жидкость. Если газ подавать в скважину непрерывно, то газированная жидкость будет подниматься и выходить из скважины в систему сбора. При этом в затрубном пространстве подъемной трубы устанавливается новый уровень жидкости, называемый динамической высотой:
Ндин= Рзаб/·g .
При этом давление из башмака подъемной трубы
Рекомендуемые материалы
Р1 = (L – h0)··g = hп··g ,
где L - длина подъемной трубы;
h0 - расстояние от устья скважины до динамического уровня;
hп = L – h0 - глубина погружения подъемной трубы в жидкость.
Применяют газлифты однорядные и двухрядные (рис. 3.6; 3.7).
В однорядном в скважину опускают только одну колонну труб, по которой газожидкостная смесь поднимается из скважины на поверхность. В двухрядном подъемнике в скважину опускают две насосные колонны труб. По затрубному пространству этих колонн с поверхности подают газ, а по внутренней колонне
труб на поверхность поднимается газожидкостная смесь. Однорядный подъемник менее металлоемок, но в нем нет достаточных условий для выноса песка с забоя скважины. Поэтому однорядный подъемник применяется на скважинах, эксплуатируемых без воды и выноса песка. В двухрядном подъемнике вынос газожидкостной смеси происходит по внутренней трубе меньшего диаметра. За счет этого возрастают скорости подъемника газожидкостной смеси и улучшаются условия для выноса из скважины воды и песка. Кроме того, двухрядный подъемник работает с меньшей пульсацией рабочего давления и струи жидкости, а это, в свою очередь, снижает расход рабочего агента - газа.
Поэтому, несмотря на увеличение металлоемкости, двухрядные подъемники (рис. 3.6) применяют на сильно обводненных скважинах при наличии на забое большого количества песка. С целью снижения металлоемкости применяют так называемую полуторарядную конструкцию, когда высший ряд труб заканчивают трубами меньшего диаметра, называемых хвостовиком (рис. 3.6).
Для оборудования газлифтных подъемников применяют НКТ следующих диаметров: в однорядных подъемниках - от 48 до 89 мм и редко 114 мм, в двухрядных подъемниках - для наружного ряда труб 73, 89 и 114 мм, а для внутреннего - 48, 60 и 73 мм. При выборе диаметров НКТ необходимо иметь в виду, что минимальный зазор между внутренней обсадной колонны и наружной поверхностью НКТ должен составлять 12 ¸15 мм.
Достоинства газлифтного метода:
1) простота конструкции (в скважине нет насосов);
2) расположение технологического оборудования на поверхности (облегчает его наблюдение, ремонт), обеспечение возможности отбора из скважин больших объемов жидкости (до 1800 ÷1900 т/сут);
3) возможность эксплуатации нефтяных скважин при сильном обводнении и большом содержании песка, простота регулирования дебита скважин.
3)Недостатки газлифтного метода:
1) большие капитальные затраты;
2) низкий КПД;
3) повышенный расход НКТ, особенно при применении двухрядных подъемников;
4) быстрое увеличение расхода энергии на подъем 1 т нефти по мере снижения дебита скважин с течением времени эксплуатации.
В конечном счете, себестоимость добычи 1 т нефти при газлифтном методе ниже за счет низких эксплуатационных расходов, поэтому он перспективен.
3.2.2. Оборудование устья компрессорных скважин

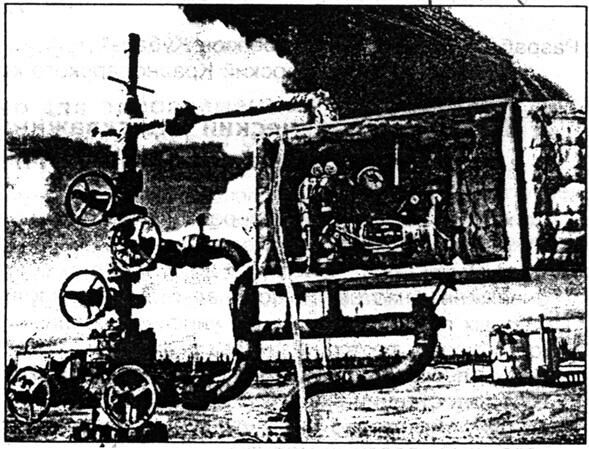

Устье газлифтной скважины оборудуют стандартной фонтанной арматурой, рабочее давление, которой должно соответствовать максимальному ожидаемому на устье скважины. Арматуру до установки на скважину опрессовывают в сборном виде на пробное давление, указанное в паспорте. После установки на устье скважины ее опрессовывают на давление, допустимое для опрессовки эксплуатационной колонны, при этом независимо от ожидаемого рабочего давления арматуру монтируют с полным комплектом шпилек и уплотнений. Под ее выкидными и нагнетательными линиями, расположенными на высоте, устанавливают надежные опоры, предотвращающие падение труб при ремонте, а также вибрацию от ударов струи.
Обвязка скважины и аппаратура, а также газопроводы, находящиеся под давлением, должны отогреваться только паром или горячей водой.

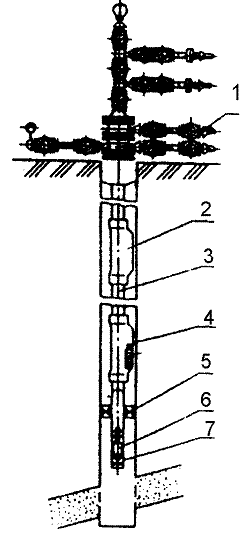

Рис. 3.9. Газлифтная установка ЛН:
1 - фонтанная арматура; 2 - скважинная камера; 3 - колонна насосно-компрессорных труб; 4 - газлифтный клапан; 5 - пакер; 6 - приемный клапан; 7 - ниппель приемного клапана
Пуск газлифтных скважин (на примере двухрядного подъемника).
При нагнетании газа жидкость в межтрубном пространстве колонн НКТ оттесняется вниз, а вытесняемая перетекает в трубы малого диаметра из эксплуатационной колонны, в результате чего уровень в ней становится ниже статического. Поэтому давление на забое становиться выше пластового и часть жидкости поглощается пластом. На любой момент времени давление закачиваемого газа соответствует гидростатическому давлению столба жидкости высотой, равной разности уровней в трубах малого диаметра (или затрубном пространстве) и межтрубном пространстве.
По мере нагнетания газа увеличивается разность уровней и возрастает давление заканчиваемого газа. На рис.3.8 приведена кривая изменения давления нагнетательного газа в зависимости от времени при пуске скважины.
Давление закачиваемого газа во время достижения уровня жидкости в межтрубном пространстве башмака подъемных труб будет максимальным. Это давление называется пусковым - Рпус. Как только начнется, излив газожидкостной смеси, давление на башмаке подъемных труб уменьшится. Среднее давление нагнетаемого газа при установившемся режиме газлифтной скважины называется рабочим Рр (рис. 3.7).
Таким образом, запуск газлифтных скважин осуществляется продавкой газом из газораспределительного пункта (ГРП) или от передвижных компрессоров. Для снижения пускового давления в современных газлифтных установках применяют последовательное газирование участков лифта через пусковые газлифтные клапаны (рис. 3.9)
3.2.3. Периодический газлифт
Периодический газлифт осуществляется путем прерывной подачи агента в скважину, т.е. циклами.
|
В лекции "4. Противопожарные перекрытия" также много полезной информации.

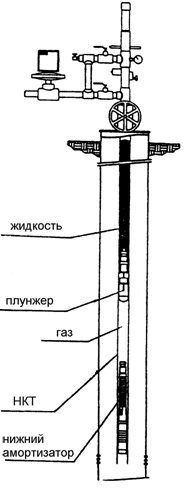

Рис. 3.11. Устьевая часть установки плунжерного газлифта(Ижевского механического завода)
Для повышения эффективности периодического газлифта может применяться плунжер – своеобразный поршень, движущийся в трубах одноразмерной колонны с минимальным зазором 1,5¸2,0 мм, чтобы уменьшить величину стекания жидкости по стенкам труб и отделяющий поднимаемый столб жидкости от газа. При ударе о верхний амортизатор, расположенный в плунжере, клапан автоматически открывается, и плунжер падает вниз. При ударе о нижний амортизатор происходит закрытие клапана, и плунжер готов к следующему циклу. Плунжерный лифт может работать также с периодической подкачкой газа в затрубное пространство.
Плунжерный лифт можно использовать также при непрерывном газлифте и фонтанной эксплуатации скважины. В других установках, например при эксплуатации скважин гидропакерным автоматическим поршнем, последний не имеет проходного отверстия и после перемещения к устью скважины нагнетательным газом падает вниз после прекращения подачи газа. Зазор между поршнем и колонной НКТ – 2,5 – 4 мм. Дебит скважин - 1÷20 т/сут.
Установки плунжерного лифта (рис. 3.11) изготавливаются на Ижевском механическом заводе (диаметр плунжера 58,5 мм, глубина спуска 4000 м), осваиваются на Томском электромеханическом заводе им. В.В. Вахрушева.
В настоящее время распространение установок периодического газлифта невелико.
