Разбивочные работы по существу сводятся к фиксации на местности точек, определяющих проектную геометрию сооружения. Плановое положение этих точек может быть определено с помощью построения на местности проектного угла от исходной стороны и отложения проектного расстояния от исходного пункта.
При построении проектного угла одна точка (вершина угла) и исходное направление обычно бывают заданы. Необходимо на местности отыскать второе направление, которое образовывало бы с исходным проектный угол β (рисунок 1). В нашем случае ВА - исходное направление, В - вершина проектируемого угла.
Работы ведут в следующем порядке. Устанавливают теодолит в точку В. Наводят зрительную трубу на точку А и берут отсчет по лимбу. Далее прибавляют к этому отсчету проектный угол β и открепив алидаду, устанавливают вычисленный отсчет. Теперь визирная ось зрительной трубы теодолита указывает второе искомое направление. Это направление на соответствующем проекту расстоянии фиксируют на местности в точке С1. Аналогичные действия выполняют при другом круге теодолита и отмечают на местности вторую точку С2. Из положения двух точек берут среднее (точка С, рисунок 1), принимая угол ABC за проектный.

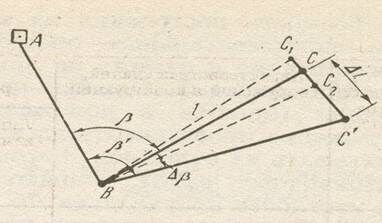

Рисунок 1 - Схема построения в натуре проектного угла
Стандартные геодезические приборы, изготовленные серийно по точности предназначены для выполнения измерений, а не построений. В результате точность отложения разбивочных элементов этими приборами оказывается ниже, чем точность измерений с использованием этих приборов. Поэтому, если необходимо построить проектный угол с повышенной точностью, то поступают следующим образом.
Построенный в натуре угол измеряют несколькими приемами и определяют его более точное значение β'. Число приемов п измерения угла можно определить по приближенной формуле:
, (4)
Рекомендуемые материалы
где m'β - номинальная для данного теодолита средняя квадратическая ошибка измеренного угла;
тβ - требуемая средняя квадратическая ошибка отложения угла.
Измерив построенный в натуре угол, вычисляют поправку,
, (5)
которую необходимо ввести для уточнения построенного угла. Зная проектное расстояние ВС = l, вычисляют линейную поправку СС' = Δl. Из геометрии построений (рисунок 1) следует, что где β и р выражены в секундах.
. (6)
Далее откладывают от точки С перпендикулярно к линии ВС величину вычисленной поправки Δl и фиксируют точку С'. Угол ABC' и будет равен проектному углу с заданной точностью. Для контроля угол ABC' измеряют. Если полученное значение отличается от проектного на допускаемую величину, то работу заканчивают. В противном случае требуется дальнейшее уточнение.
Точность построения на местности проектного угла от инструментальных ошибок, ошибок собственно и (визирования и отсчета по лимбу), а также ошибок из-за внешних условий. Ошибки центрирования, редукции и исходных данных (ошибки в положении пунктов А и В) на точность отложения проектного угла влияния не оказывают, что позволяет учитывать их отдельно. В этом заключается еще одна особенность разбивочных работ. Однако эти ошибки вызывают смещение на местности направления ВС и выносимой точки С.
Необходимая точность отложения линейной поправки (редукции) Δl может быть подсчитана по формуле:
. (7)
Для построения проектной длины линии необходимо от исходной точки отложить в заданном направлении расстояние, горизонтальное проложение которого равно проектному значению. Надо помнить, что в проекте задается именно горизонтальное проложение. Поправки в линию за компарирование, температуру и наклон местности необходимо вводить непосредственно в процессе ее построения. Но это затрудняет работу, особенно при необходимости вынесения линии с высокой точностью. Поэтому часто поступают таким же образом, как и при построении углов, т.е. используют способ редукции. На местности от исходной точки А (рисунок 2) сначала откладывают и закрепляют приближенное значение проектного расстояния (точка В'). Это расстояние с необходимой точностью измеряют компарированными мерными приборами или точными дальномерами, учитывая все поправки. Вычислив длину закрепленного отрезка, сравнивают его с проектным значением, находят линейную поправку и откладывают ее с соответствующим знаком от конечной точки В 'отрезка. Затем, для контроля, построенную линию АВ измеряют.
(8)
Точность построения проектного расстояния lпр в способе редукции в основном зависит от точности линейных измерений расстояния АВ'. Исходя из требуемой точности определения проектного расстояния, выбирают приборы для измерений.

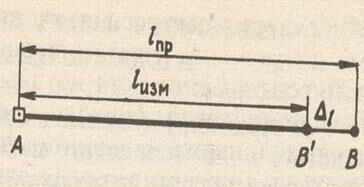

Рисунок 2 - Схема отложения проектной длины линии
Если проектное расстояние откладывается непосредственно в натуре, то поправки за компарирование, температуру и наклон местности вводят со знаками, обратными тем, которые учитывают при измерении линий.
Поправки линейных измерений при применении проволок и мерных лент. Уравнение мерного прибора можно записать в общем виде:
, (9)
где lt - длина мерного прибора при температуре измерения t;
lн - номинальная длина прибора;
В лекции "19 - Равнозначность стиля поведения в конфликте" также много полезной информации.
lt0 - длина мерного прибора при температуре t0, полученная из компарирования;
∆lk - поправка за компарирование;
αβ - коэффициенты линейного расширения.
При измерении линии на наклонной местности поправка за наклон для приведения ее длины к горизонту вводится со знаком «минус», т.к. наклонное расстояние всегда больше горизонтального проложения.
При отложении линий все размеры в проекте приведены к горизонту. Поэтому при отложении проектного размера на наклонной Местности он укорачивается. Значит, поправку необходимо вводить со знаком «плюс».
В зависимости от требуемой точности для отложения проектных расстояний используют стальные и инварные мерные приборы, оптические дальномеры, светодальномеры.
