Управление взаимодействием прикладнх процессов

Управление взаимодействием прикладнх процессов. Семиуровневая модель ВОС.

Взаимодействующие процессы в сетях соединяются с помощью функ­циональной среды, обеспечивающей выполнение определенного сво­да правил — протоколов связи процессов. Обычно эти протоколы реализуются с учетом принципа пакетной коммутации, в соответствии с которым перед передачей сообщение разбивается на блоки — паке­ты определенной длины. Каждый пакет представляет собой независи­мую единицу передачи информации, содержащую, кроме собственно данных, служебную информацию (адреса отправителя и получателя, номер пакета в сообщении, информацию для контроля правильности принятых данных).

Семиуровневая система создает основу для анализа суще­ствующих ТВС и определения новых сетей и стандартов.

Последние разбиваются на семь функциональ­ных уровней. Функции и процедуры, выполняемые в рамках одного функционального уровня, составляют соответствующий уровневый протокол. Нумерация уровневых протоколов идет снизу вверх.

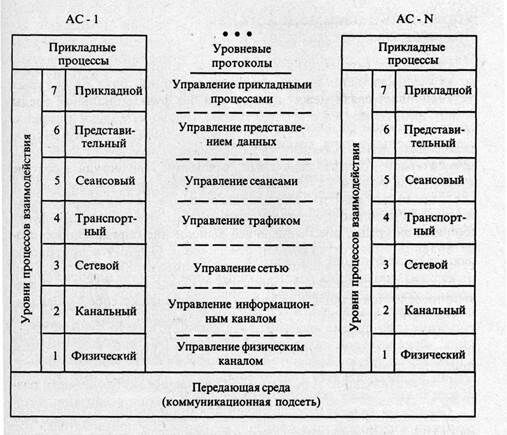

Рис.12.3. Семиуровневая модель протоколов взаимодействия открытых систем

Физический уровень непосредственно связан с каналом передачи данных, обеспечивает физический путь для электрических сигналов, несущих информацию. На этом уровне осуществляется установле­ние, поддержка и расторжение соединения с физическим каналом, оп­ределение электрических и функциональных параметров взаимодей­ствия ЭВМ с коммуникационной подсетью.

Лекция 4 - лекция, которая пользуется популярностью у тех, кто читал эту лекцию.

Канальный уровень определяет правила совместного использования физического уровня узлами связи. Главные его функции: управление передачей данных по информационному каналу (генерация стартово­го сигнала и организация начала передачи информации, передача ин­формации по каналу, проверка получаемой информации и исправле­ние ошибок, отключение канала при его неисправности и восстановле­ние передачи после ремонта, генерация сигнала окончания передачи и перевода канала в пассивное состояние) и управление доступом к пе­редающей среде, т.е. реализация выбранного метода доступа к обще­сетевым ресурсам. Физический и канальный уровни определяют ха­рактеристики физического канала и процедуру передачи по нему кад­ров, являющихся контейнерами, в которых транспортируются пакеты.

Сетевой уровень реализует функции буферизации и маршрутиза­ции, т.е. прокладывает путь между отправителем информации и ад­ресатом через всю сеть. Основная задача сетевого протокола — про­кладка в каждом физическом канале совокупности логических кана­лов. Два пользователя, соединенные логическим каналом, работают так, как будто только в их распоряжении имеется физический канал.

Транспортный уровень занимает центральное место в иерархии уровней сети. Он обеспечивает связь между коммуникационной под­сетью и верхними тремя уровнями, отделяет пользователя от физи­ческих и функциональных аспектов сети. Главная его задача — уп­равление трафиком (данными пользователя) в сети. При этом выпол­няются такие функции, как деление длинных сообщений, поступающих от верхних уровней, на пакеты данных (при передаче информации) и формирование первоначальных сообщений из набора пакетов, полу­ченных через канальный и сетевой уровни, исключая их потери или смещение (при приеме информации). Транспортный уровень есть гра­ница, ниже которой пакет данных является единицей информации, управляемой сетью. Выше этой границы в качестве единицы инфор­мации рассматривается только сообщение. Транспортный уровень обеспечивает также сквозную отчетность в сети.

Сеансовый уровень предназначен для организации и управления сеансами взаимодействия прикладных процессов пользователей (се­анс создается по запросу процесса пользователя, переданному через прикладной и представительный уровни). Основные функции: управление очередностью передачи данных и их приоритетом, синхрониза­ция отдельных событий, выбор формы диалога пользователей (полу­дуплексная, дуплексная передача).

Представительный уровень (уровень представления данных) пре­образует информацию к виду, который требуют прикладные процес­сы пользователей (например, прием данных в коде ASCII и выдача их на экран дисплея в виде страницы текста с заданным числом и длиной строк). Представительный уровень занимается синтаксисом данных. Выше этого уровня поля данных имеют явную смысловую форму, а ниже его поля рассматриваются как передаточный груз, и их смысло­вое значение не влияет на обработку.

Прикладной уровень На этом уровне выполняются вычислительные, инфор­мационно-поисковые и справочные работы, осуществляется логичес­кое преобразование данных пользователя.
