Кинематика жидкости
ВВЕДЕНИЕ
Гидрогазодинамика является неотъемлемой частью комплекса технических наук, необходимых для подготовки современного инженера. Практически все отрасли народного хозяйства включают вопросы теоретической гидромеханики, эксплуатации гидроустановок и технологий, в процессах которых участвуют жидкости и газы. Гидрогазодинамика занимает одно из ведущих мест при подготовке инженеров работающих в атомной энергетике, промышленной теплоэнергетике, гидроэнергетике, строительстве гидросооружений и др.
При выполнении таких расчетов в гидрогазодинамике сталкиваются с двумя типами задач:
1) с так называемой внешней задачей по определению силы воздействия потока на твердое тело, обтекаемое жидкостью (например, по определению сопротивления воды движению плавающего средства);
2) с так называемой внутренней задачей по определению основных элементов движения жидкости при известных силах действующих на жидкость.
В дальнейшем чаще всего будем иметь дело со второй (внутренней) задачей.
1. Кинематика жидкости
1.1. ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ КИНЕМАТИКИ ЖИДКОСТИ
Рекомендуемые материалы
1.1.1. Общий характер движения жидких частиц
Кинематикой жидкости называют раздел гидромеханики (механики жидкости), в котором изучают виды и характеристики движений жидкости, но не рассматривают силы. под действием которых происходит движение.
Жидкость представляет собой физическое тело, состоящее из бесконечно большого числа бесконечно малых частиц. С большой степенью точности мы можем рассматривать жидкое тело как сплошную среду, эта модель позволяет значительно упростить решение большинства гидравлических задач.
В гидродинамике принято отвлекаться от молекулярного строения вещества, рассматривая жидкость, как непрерывную среду, сплошь заполняющую пространство (без образования пустот).
Причинами, вызывающими движение жидкости, являются действующие на нее силы (сила тяжести, центробежная сила, внешнее давление и т.п.). Под действием этих сил происходит деформация жидкости, характеризующаяся изменением взаимного положения отдельных частиц жидкости.
Это существенно отличает движение жидкости от движения твердых тел, хотя движение жидкости и происходит в соответствии с общими законами механики (кинематики и динамики).
Если напряженное состояние твердого тела характеризуется величиной нормальных и касательных напряжений в нем, то для характеристики деформации (движения) жидкости помимо возникающих в ней напряжений необходимо знать скорости движения отдельных частиц жидкости.
Скорость u какой-либо частицы жидкости может быть вполне определена, если станут известными проекции скорости на координатные оси ux, uy, uz, тогда по правилу сложения векторов имеем
(1.1)
Если ux, uy, uz не равны нулю, то движение называют пространственным, если ux, или uy, или uz равны нулю, то получаем плоское движение, если два компонента равны нулю, то получаем одномерное движение.
1.1.2. Линия тока, трубка тока, элементарная струйка, вихревое движение
Линия тока.
Движущуюся жидкость можно рассматривать как совокупное движение материальных точек.
Соединив линией все последующие по времени положения материальной точки, получим линию, которую называют линией тока (рис. 1.1).
Рис. 1.1. Линия тока
Трубка тока и элементарная струйка.
Совокупность траекторий частиц жидкости, проходящих через какой-нибудь малый замкнутый контур образуют трубку тока, а множество траекторий частиц жидкости внутри трубки тока – элементарную струйку (рис. 1.2).
Рис. 1.2. Элементарная струйка
Вихревое движение.
Течение жидкости, совершающей вращательное движение называют вихревым. Вихревое движение характеризуется угловой скоростью вращения элементарной жидкой частицы. Линию, в каждой точке которой вектор вихря совпадает с направлением касательной к этой точке, называют вихревой линией.
1.1.3. Уравнение сплошности течения

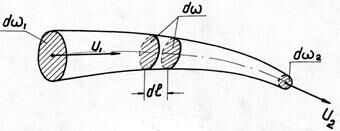

Рассматривая отдельные элементарные струйки, предполагают, что они имеют неизменяемую форму во времени, обмен частицами жидкости между соседними элементарными струйками исключен, а скорости u одинаковы по всему поперечному сечению струйки dw , нормальному к направлению скорости u (рис. 1.3).
Рис. 1.3
Такое поперечное сечение называется живым сечением элементарной струйки.
Определим объем жидкости, проходящий через данное живое сечение dw элементарной струйки в единицу времени, который называется расходом струйки или элементарным расходом dQ. Поскольку скорость струйки u постоянна по всему сечению dw, то все частицы жидкости, находившиеся в плоскости живого сечения в момент времени t за какой-то элементарный промежуток времени dt проделают одинаковый путь dl. Это можно представить себе как объем жидкости dW, прошедший через живое сечение dw за время dt (рис. 1.3)
dW = dwdl.
Тогда объем жидкости, прошедший через живое сечение в единицу времени составит
Отсюда следует, что элементарный расход равен произведению скорости на площадь живого сечения струйки
(1 – 2)
Вследствие неразрывности потока жидкости элементарный расход остается постоянным по длине элементарном струйки, т.е.
dQ = Const.
Это условие для двух произвольно выбранных живых сечений струйки (например, сечений dw1 и dw2) можно записать в следующей виде:
dQ = u1.dw1 = u2.dw2 =Const. (1.3)
Полученное уравнение носит название гидравлического уравнения неразрывности элементарной струйки. Из него следует, что:
(1.4)
т.е. скорости в различных сечениях элементарной струйки обратно пропорциональны площадям живых сечений.
1.1.4. Понятие о потоке жидкости
В общем случае поток (например, поток воды в канале, трубе и т.п.), как уже отмечалось выше, можно представить как совокупность элементарных струек.
Рис. 1.4. Поток жидкости
Величину площади живого сечения w можно определить как сумму элементарных живых сечений отдельных струек в потоке (рис. 1.4)
. (1.5)

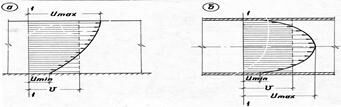

Распределение скоростей в плоскости живого сечения бывает, как правило, неравномерным. Так, на прямолинейных участках рек и каналов скорости течения воды у берегов меньше, чем на середине потока, а у поверхности больше, чем у дна (рис. 1.5,а),
Рис. 1.5
В круглой цилиндрической трубе в пределах прямолинейного участка скорость течения по оси трубы больше, чем у стенок (рис. 1.5, б).
Средней скоростью потока v называется такая скорость, с которой должны были бы двигаться все частицы жидкости через данное живое сечение потока, чтобы обеспечить тот же расход, который имеет место при действительном распределении скоростей по сечению потока.
Расходом потока Q называется объем жидкости, проходящий через данное живое сечение в единицу времени. Очевидно, величину расхода потока Q можно определить путем интегрирования элементарных расходов dQ. по всему живому сечению потока:
.
Заменив в этом выражении местные скорости u скоростью v , постоянной для данного живого сечения (v = Const), получим:
; (1.6)
т.е. расход потока в данном сечении равен произведению площади живого сечения на среднюю скорость потока.
Размерность расхода в системе СИ
Кроме рассмотренных выше элементов потока: расхода Q, средней скорости v, площади живого сечения w, следует различать еще:
- смоченный периметр - c;
- гидравлический радиус - R;
- ширину потока на уровне свободной поверхности - B;
- среднюю глубину потока hср;
Рис. 1.6
Смоченным периметром c называется периметр живого сечения потока или часть его, непосредственно соприкасающаяся с ограждающими стенками потока (рис.1.6).
Отношение площади живого сечения к смоченному периметру называется гидравлическим радиусом
.
При напорном движении жидкости в круглой трубе
Лекция "6 Дистанционная контрольная работа" также может быть Вам полезна.
.
Средняя глубина потока hср равна отношению площади живого сечения w к его ширине на уровне свободной поверхности В
.
Если русло потока имеет значительную ширину при небольшой глубине, то можно принять (рис. 1.6)
.
Тогда на основании равенств и получим:
.
