Организация и вооружение

"Подразделения в бою", М, 1985, с.3-7, 11, 122-123, 125
Тактика кн. 1 стр. 37-60
«Организация, вооружение вооруженных сил США, и Германии» Воениздат 1976г. стр 5-16
Журнал «Зарубежное военное обозрение» № 6,9 за 1984 стр. 41-42
Справочник «Опознавательные знаки вооруженных сил США» стр. 41-42
Справочник «Опознавательные знаки сухопутных войск Германии» Воениздат 1970 г.

Ход занятия

№

Содержание занятия

Время

Действия руководителя

Действия обучаемых

Вводная часть

Наше государство делает все возможное для обеспечения мирной жизни людей, последовательно проводя политику дружбы и сотрудничества между народами, осуществляет курс на упрочнение мира, на обуздание гонки вооружений и предотвращения войны.

Борьба за мир является стержневым вопросом внешней политики России.

Однако, несмотря на миролюбивые шаги России и союзных государств, на рубеже ХХ1 века резко усилился процесс милитаризации политики США и НАТО. НАТО еще больше, чем раньше, стали ориентироваться на военную силу как на основное средство в осуществлении своего внешнего политического курса по отношению к странам социалистического содружества.

Государственные деятели США открыто заявили о допустимости и даже необходимости ядерной войны и возможности достижения в ней победы.

Они утверждают при этом, что есть вещи поважнее, чем мир.

В современных условиях военная техника очень быстро совершенствуется, появляются новые виды вооружения и боевой техники, что приводит к сравнительно частым изменением в организационной структуре войск.

Личный состав Вооруженных сил, в этом числе воины ВВ, с честью выполняют свою почетную и ответственную миссию – быть стражем мирного труда Российского народа, оплота всеобщего мира. Они знают, чтобы победить врага необходимо знать его сильные и слабые стороны

1Учебный вопрос: «Организация, вооружение и боевая техника мотопехотной (танковой) роты на БТР М113А1 и на БМП М2 «Бредли» США, их боевые возможности

-10 мин.

Принять доклад от ком. взвода о готовности взвода к занятию.

1. Проверить наличие курсантов их внешний вид, порядок в классе и наличие материального обеспечения;

2. Сделать запись в журнале об отсутствующих на занятии;

3. Провести письменный опрос в течение 10 мин (раздел «боевые действия и задачи войск»).

4. Объявить тему и цель занятия, учебные вопросы;

5. Напомнить о важности и необходимости изучения темы и знание вероятного противника.

объявить курсантам первый учебный вопрос

По схеме «Организация и вооружение мпр армии США» изложить состав мпр на БТР М113А1

Внимательно слушают преподавателя, делают записи в тетрадях.

В мотопехотных батальонах механизированных и бронетанковых дивизий США существует два типа мотопехотных рот – оснащенные БТР М113А1 и принятые на вооружение БМП М2 «Бредли». Мотопехотная рота считается основной боевой единицей, организационно входит в состав мотопехотного батальона.

Управление, три мотопехотных взвода, взвод оружия и ремонтная секция

Личный состав, основное вооружение	Управление роты	Три мотострелковых взвода, в каждом	Взвод оружия	Ремонтная секция	Итого в роте
Личный состав	11	38	35	11	171
5,56-мм винтовка М16А1	9	38	21	11	155
7,62-мм един пулемет М60	1	5	1	-	17
БТР М113А1	2	4	-	1	15
ПТУР «Дракон»	-	4	-	-	12
ПТУР «ТОУ»	-	-	2	-	2
40-мм гранатометы М203	2	6	-	1	21
81-мм миномет	-	-	3	-	3
Автомобиль	2	-	2	2	6
Радиостанции	2	5	10	3	30

В управлении роты одиннадцать человек (два офицера, девять сержантов и рядовой)

Вооружение и боевая техника: БТР М113А1 – 1; 5,56-мм винтовка М16А1 – 8; 40-мм гранатометы М203 – 2; 12.7-мм пулемет-3; радиостанции – 2; автомобиль – 2.

№

Учебный вопрос

Действия руководителя

Действия обучаемых

Мотопехотный взвод на БТР М113А1 состоит из управления и трех мотопехотных отделений. В управлении пять человек: командир взвода (офицер), заместитель (сержант), помощник сержант, радиотелеграфист, стрелок-водитель БТР. На вооружении БТР М113А1, ПТУР «Дракон», , два 7,62-мм пулемета М-60, четыре 5,56-мм винтовки М16А1

В мотопехотном отделении 11 человек (командир отделения, заместитель, оператор ПТУР «Дракон», командир маневренной группы, пулеметчик, его помощник, два стрелка – гранатометчика, два стрелка и водитель БТР М113А1)

Вооружение: БТР М113А1, ПТУР «Дракон», 7,62-мм пулемет М-60, два 40-мм гранатомета М203, одиннадцать 5,56-мм винтовок М16А1

Всего в мотопехотном взводе 38 человек, четыре БТР М113А1, 7,62-мм М-60, шесть 40-мм гранатомета М-203, 5,56-мм винтовок М16А1 – 37, 5 радиостанций.

Спросить тактико-технические характеристики БТР М113А1, ПТУР «Дракон», сравнить с ТТХ БТР-80, ПТУР «Метис», дальность стрельбы и боевую скорострельность 7,62-мм пулемета М-60 и 5,56-мм винтовки М16А1, сравнить с ТТХ РПК, ПК и АК-74

Взвод оружия состоит из управления взвода (командир – офицер, два сержанта) и двух секций: минометной и противотанковой. В минометной секции имеется три минометных отделения, в каждом по 4 человека и одной ПТУР «ТОУ». Во взводе оружия имеется 35 человек личного состава, 1 БТР М113А1, 3 81-мм самоходных миномета М125А1, 2 ПТУР «ТОУ», 28, 6 12,7-мм пулемета, 2 автомобиля.

В ремонтной секции 11 сержантов и солдат, БТР М113А1 – 1, 40-мм гранатомет М-203 – 1, 5,56-мм винтовка М16А1 – 10, 12,7-мм пулеметы – 3, ремонтно-эвакуационная машина, радиостанции – 3, автомобиля – 2.

- Спросить организацию и вооружение мпв

Спросить организацию и вооружения взвода оружия.

Аналогично изложить организацию и вооружение мотопехотной роты на БМП «Бредли»

Вычерчивают схемы в тетрадях

Отвечают на вопросы преподавателя

МПР является тактическим подразделением, организационно входит в состав мпб и состоит из трех мпр и управления роты

Всего в роте:

6. личный состав – 117 чел;

7. БТР М113А1 – 1;

8. БМП М2 «Бредли» - 13;

9. ПТУР «ТОУ» - 9

10. ПТУР «Дракон» - 9;

11. 5,56-мм винтовки М16А1 – 76;

12. 12,7-мм пулеметы – 1;

13. 7,62-мм пулемета М-60 – 9;

14. 5,56-мм РП - 24

15. 66-мм РПГ М-72 – 6;

16. 11,43-мм пистолет «Кольт» - 17;

17. радиостанции – 28.

- Аналогично изложить организацию и вооружение танковой роты

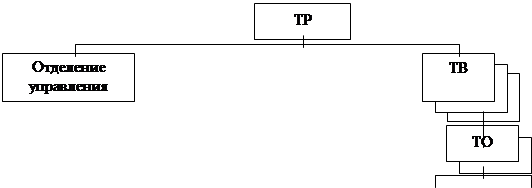

Организация ТР

ТР является тактическим подразделение, организационно входит в состав тб и состоит из трех тв и управления роты.

На базе танковой роты в бою может создаться ротная тактическая группа в составе двух тв, одного мпв и саперного отделения, которая может поддерживаться батареей 155-мм самоходных гаубиц и другими подразделениями.

№

Учебный вопрос

Действия руководителя

Действия обучаемых

Под боевыми возможностями подразделениями принято понимать количественные и качественные показатели, характеризующие его способность выполнять поставленные задачи в течении определенного времени, сохраняя при этом боеспособность.

Боевые возможности не являются постоянными величинами и зависит от укомплектованности подразделения личным составом, боевой техникой и вооружением, состояния боевой техники и вооружения, уровня боевой подготовки, морально психологического состояния личного состава, слаженности подразделения, и других факторов, определяющих состояние боевой готовности, кроме того, на боевые возможности значительное влияние оказывает характер действия противника, местность, состояние погоды, время года и суток, и другие факторы.

Условиями для определения боевых возможностей является выполнение подразделением боевой задачи с сохранением боеспособности.

Слагаемые боевых возможностей:

18. огневая мощь

19. ударная сила

20. маневренность

Огневые возможности подразделения выражаются в суммарном объеме огневых задач, которые могут быть выполнены штатными приданными огневыми средствами.

Результатом реализации огневых возможностей является ущерб, выражаемый степенью подавления или уничтожения противника.

К показателям огневых возможностей относятся:

21. количество уничтожаемых танков и других бронеобъектов;

22. степень поражения противника (его живой силы) огнем стрелкового оружия

23. степень поражения противника огнем минометов, штатной и приданной артиллерии;

24. возможности средств ПВО по уничтожению воздушных целей противника.

Расчет огневых возможностей подразделения по борьбе с бронецелями коэффициентами боевой эффективности ПТС, БМП, которые показывают, какое количество танков и других бронированных целей может уничтожить то или иное средство, прежде чем оно выйдет из строя.

Последовательность расчета огневых возможностей подразделений по поражению живой силы противника огнем стрелкового оружия следующая:

25. определяется количество пуль за 1 минуту, выпускаемое этим оружием;

26. определяется плотность огня путем деления количества пуль на протяженность фронта.

Ударная сила – это способность мотопехотного (танкового) подразделения наносить ложные удары по противнику в сочетании с огнем и движением.

Для подразделения она характеризуется возможностью нанесения ущерба противнику в ближнем бою. Ударная сила подразделения основана на применении огня танков, БМП (БТР), ПТС и стрелкового оружия в сочетании с его стремительным продвижением в глубину расположения противника, уничтожением его живой силы и огневых средств и овладением рубежом (объектом). Поэтому ударная сила подразделения зависит от огневых и маневренных возможностей, от фронта наступления и места в боевом порядке, а так же от коэффициента защита от ОМП и других огневых средств.

Основу ударной силы подразделения составляют бронетанковая техника с ее вооружением и личным составом. Она способна уничтожать огневые средства противника не только огнем, но и гусеницами (колесами). При этом ударная сила и огневая мощь подразделения проявляется в неразрывном единстве, что достигается организацией и поддержанием четкого взаимодействия всех сил и средств, участвующих в бою.

Величина ударной силы подразделения определяется соотношением средств борьбы с танками и другими бронеобъектами, плотностью огня из стрелкового оружия, а так же темпом движения в атаку. Это позволяет сделать вывод о возможности уничтожения противника и овладения объектом атаки. Таким образом, чем выше плотность сил и средств, тем больше сила удара. Для успешного ведения наступления необходимо иметь 2-3х кратное превосходство над противником на всем протяжении фронта и 4-6 кратное на участке прорыва.

Маневренные возможности – это свойство подразделения, характеризующее степень подвижности и его способности быстро осуществлять продвижение, развертывание в ходе боя, изменить направление и скорость движения, способность подразделения совершать маневр на поле боя за определенное время, преодолевать зоны заражения, разрушения, завалов и пожаров. Подразделения принимают маневр огнем.

Маневр огнем – принимается для более эффективного поражения противника и заключается в своевременном сосредоточении огня штатных и приданных подразделений по одной цели или по группе важных целей, переносе огня с одной цели на другую и распределения огня по нескольким целям.

Основным показателем по возможности маневра огнем является время, затраченное от подачи команды до разрыва снаряда (боеприпаса) у цели. Оно зависит от цели, по которой открывается огонь; по плановой и неплановой. Время нанесения удара по неплановой цели складывается из времени на подачу команды и подготовку данных для стрельбы. Если огонь ведется по плановой цели, то затраты времени на подготовку новых данных для стрельбы не учитывается, т.к. она была проведена ранее.

Маневр подразделениями проводиться в целях занятия более выгодного рубежа (положения) для нанесения удара по наиболее уязвимому месту в боевом порядке противника (фланг, тыл), а так же для вывода подразделений из под удара противника. Он может осуществляться по дорогам, колонным путям, по воздуху и воде и должен быть прост по замыслу, проводиться быстро, скрытно и внезапно для противника.

Методика расчета боевых возможностей.

Боевые возможности роты в обороне слагаются из огневой мощи и маневренных возможностей. Огневая мощь роты слагается из поражающих возможностей штатных и приданных подразделений, артиллерии, минометов, ПТС, БМП, танков и стрелкового оружия.

Методика расчета огневой мощи поэтому слагается из частных методик по видам оружия.

Так, при поражении противника огнем стрелкового оружия основным показателем является математическое оказание ущерба, наносимого его живой силе, и рассчитываются они обычно в подразделениях.

Боевые возможности взвода в обороне.

А) мотопехотный взвод США: ширина фронта огневого обеспечения рассчитывается по формуле Шф = ф + ½ (П₁+П₂)

Где ф- фронт опорного пункта мпв

П₁и П₂ - величины промежутков с соседями.

Шф +400 +1/2 (200+200) = 800 метров

Плотность огня стрелкового оружия мпв (тв) рассчитывается исходя из количества единиц и их скорострельности.

Для ведения огня мпв США имеет: 35 – 5,56-мм автоматических винтовок М16А1 и 3 - 7,62-мм пулемет М60

35 х 150 в/мин = 5250 в/мин 5250 + 600 = 5850 в/мин

3 х 200 в/мин = 600 в/мин

5850 в/мин : 600 м = 9 в/мин

если мпв имеет потери до 30% то плотность огня составит 7 в/мин на метр фронта.

Возможности по уничтожению атакующих танков противника рассчитываются с помощью коэффициентов:

ПТУР «Дракон» и БМП М2 «Бредли» в обороне = 1,5, во взводе 3 ПТУР «Дракон» и 4 БМП «Бредли» (3 + 4) = 10

Следовательно, мпв США своими силами может уничтожить около 10 танков, а при потерях 30 % около 7 танков противника.

Маневренные возможности – это такие показатели взвода, которые характеризуют степень его подвижности, способности осуществлять передвижение за определенное время, а так же развертывание и маневр в ходе боя. В качестве показателя маневренности обычно применяется время, необходимое для осуществления тех или иных действий.

Средняя скорость движения БМП М2 «Бредли» = 66 км/ч : 2 = 33 км/ч

1000 33000

33 км/ч х ------- = ---------- х 9 метров в секунду.

3000 3600

В ходе ведения обороны мпв может совершать маневр силами и средствами, например переход на запасные огневые позиции или на фланг роты: в этом случае он преодолевает расстояние в пределах ротного опорного пункта до 400 метров

400 м : 9 м/сек = 44 сек. Если совершает маневр мпв на БМП, то необходимо учесть время на свертывание мпв, посадку, движение и развертывание взвода : 30сек (сверт) + 30 сек (посадке) + 44 сек (движения) + 1 минута (спешивание взвода с БМП и развертывание в цепь) = 2 мин 44 сек, таким образом: мпв совершает маневр на запасную позицию за 2-3 минуты мпв на БМП совершает маневр к рубежу атаки вклинившегося противника в течении 2,5 – 3 минут.

Боевые возможности мпв Германии и танковых взводов США и Германии рекомендуется рассчитывать по той же методике-

Вопросы для проверки усвоения:

1.организация (до взвода) мпр армии США;

2.организация и вооружение взвода оружия;

3.количество танков в тр армии США;

4.из чего слагаются боевые возможности мпр;

2 Учебный вопрос «Организация, вооружение и боевая техника мотопехотной (танковой) роты на БТР М113А1 и на БМП М2 «Мардер» Германии, их боевые возможности» – 30 мин.

Рассказать о боевых возможностях мпр, тр

-Подвести итог отработки первого учебного вопроса.

Делают записи в тетрадях

Отвечают на вопросы преподавателя

Мотопехотная рота

103

Мпр является тактическим подразделением, организационно входит в состав мпб и состоит из трех взводов и отделения управления.

	Упр. роты	МПР на БТР М113А1	В роте
Отделен. управлен.	МПВ
Гр. управ.	МПО	ВО мпб
Личный состав		16	9	10	29	103
ПУ ПТУР «Милан»		-	1	1	3	9
40-мм противотанк. гранатомет		-	1	1	3	9
44-мм РПГ «Панцерфауст»		1	-	1	2	7
9-мм пистолет «Вальтер»
7,62-мм пистолет МG-3
7,62-мм Автомат. Винтов. G-3		-	4	5	14	42
9-мм пистолет пулемет MP-2		-	4	3	10	30
БТР - М113А1			1	1	3	10
Радиостанции			2	1	4	14
Автомобили		3	-	-	-	3

Курсанты быстро вычерчивают схему мпр.

- Спросить организацию и вооружение мпв

Мотопехотный взвод состоит из группы управления и двух мотопехотных отделений.

Группа управления: БТР – М – 113, командир взвода, зам. ком. взвода; водитель, наводчик-оператор, радист, ком. группы, стрелки-3.

Всего во взводе:

27. л/с – 29 чел.

28. БТР М-113 – 3 ед

29. ПУ ПТУР «Милан» - 3 ед.

30. 40-мм противотанк. Гранатомет – 3 ед

31. 44-мм РПГ «Панцерфауст» - 2 ед

32. 9-мм пистолет «Вальтер» - 6 ед

33. 7,62-мм пистолет МG-3 - 2 ед

34. 7,62-мм Автомат. Винтов. G-3 – 4 ед

35. 9-мм пистолет пулемет MP-2 – 10 ед

36. 12,7-мм пулемет – 3 ед

37. Радиостанции – 4 шт.

Мотопехотное отделение состоит: из командира отделения, зам. ком. отделения, водителя, оператора ПТУР, пулеметчика, гранатометчика, помощника оператора и трех стрелков.

Итого в МПО:

38. л/с – 10 чел

39. БТР М-113 – 1 ед

40. ПУ ПТУР «Милан» - 1 ед.

41. 40-мм противотанк. Гранатомет – 1 ед

42. 44-мм РПГ «Панцерфауст» - 1 ед

43. 9-мм пистолет «Вальтер» - 2 ед

44. 7,62-мм пистолет МG-3 - 1 ед

45. 7,62-мм Автомат. Винтов. G-3 – 1 ед

46. 9-мм пистолет пулемет MP-2 – 3 ед

47. 12,7-мм пулемет – 1 ед

48. Радиостанции – 1 шт.

- Обратить внимание курсантов на разведывательные признаки по внешнему виду боевой техники и вооружения, предварительно показав их диапроектором.

Путем постановки вопросов перед курсантами, рассмотреть общее вооружение мпр на БТР М113А1

Итого в МПР:

49. Л/с - 103

50. БТР М-113 – 10 ед

51. ПУ ПТУР «Милан» - 9 ед.

52. 40-мм противотанк. Гранатомет – 9 ед

53. 44-мм РПГ «Панцерфауст» - 7 ед

54. 9-мм пистолет «Вальтер» - 18 ед

55. 7,62-мм пистолет МG-3 - 6 ед

56. 7,62-мм Автомат. Винтов. G-3 – 12 ед

57. 9-мм пистолет пулемет MP-2 – 30 ед

58. 12,7-мм пулемет – 9 ед

59. Радиостанции – 14 шт.

60. Автомашин – 3 шт.

- Аналогично изложить организацию и вооружение мотопехотной роты на БМП «Мардер».

Мпр является основным типом мотопехотных подразделений и состоит из отделения управления, трех мотопехотных взводов и отдельного мотопехотного отделения.

- 3 - 2

Всего в роте:

0. Л/с – 104 ед.

1. БМП «Мардер» – 11 ед

2. ПТУР «Милан» - 6 ед.

3. 40-мм противотанк. гранатомет – 10 ед

4. 44-мм РПГ «Панцер-фауст» - 7 ед

5. 9-мм пистолет «Вальтер» - 22 ед

6. 7,62-мм пистолет МG-3 - 69 ед

7. 9-мм пистолет пулемет MP-2 – 55 ед

8. Радиостанции – 15 шт.

9. Автомобили – 10 ед.

Мотопехотный взвод на БМП «Мардер» состоит из группы управления (командир взвода, ЗКВ, командира группы, механика-водителя, наводчика-оператора, радиста и трех стрелков) и двух мотопехотных отделений.

Всего во взводе:

10. Л/с – 10 ед.

11. БМП «Мардер» – 1 ед

12. ПУ ПТУР «Милан» - 1 ед.

13. 40-мм противотанк. гранатомет – 1 ед

14. 44-мм РПГ «Панцер-фауст» - 1 ед

15. 9-мм пистолет «Вальтер» - 2 ед

16. 7,62-мм пистолет МG-3 - 3 ед

17. 9-мм пистолет пулемет MP-2 – 5 ед

18. Радиостанции – 1 шт.

- Изложить организацию и вооружение ТР армии Германии.

ТР является основным подразделением танкового батальона и организационно состоит из отделения управления (1 танк), трех танковых взводов (по 4 танка). Каждый танковый взвод состоит из двух танковых отделений по два танка.

Всего в ТР:

19. -Л/с – 56 ед.

20. танк «Леопард» - 13

21. 44-мм РПГ «Панцер-фауст» - 1 ед

22. 9-мм пистолет Р-1 - 29 ед

23. 9-мм пистолет пулемет MP-2 – 33 ед

24. Автомобили – 8 ед.

- Рассказать о боевых возможностях мпр, тр

- Рассмотреть боевые возможности аналогично. 1 уч. Вопросу

а) Огневая мощь.

Плотность огня стрелкового оружия равна:

7,62 мм винт. G-3 – 6 шт. – 2 потери = 4 шт х 100 в/мин = 400 в/мин

7,62 мм винт. МG-3 – 3 шт. – 1 потери = 2 шт х 250 в/мин = 500 в/мин

9 мм пист. пул.– 15 шт. – 5 потери = 10 шт х 120 в/мин = 1200 в/мин

7,62 мм пулемет на БМП «Мардер» – 3 шт. – 1 потери = 2 шт х 250 в/мин = 500 в/мин

Суммарная боевая скорострельность равна:

400 в/мин. + 500 в/мин. + 1200 в/мин + 500 в/мин = 2600 в/мин

2600 в/мин : 250 фр. наст. = 10 пуль в минуту на метр фронта наступления с учетом потерь.

2. Возможности по уничтожению танков противника.

ПТУР «Милан» = 3 – 1 потери = 2 х 1 коэфф. = 2

РПГ «Панцер-Фауст» = 3 – 1 потери = 2 х 0,2 = 0,4

Итого: 2 + 0,4 = 2,4 около двух танков с учетом потерь.

б) маневренные возможности:

приблизительно теже, что и у мпв, мпр, тр США

.подвести итог 2 учебного вопроса.

Вопросы для проверки:

1.организация (до взвода) мпр;

2.количество танков в тр армии Германии;

3.из него слагаются боевые возможности мпр, мпв

Перейти к изучению 3 уч. вопроса.

№

Учебный вопрос

Действия руководителя

Действия обучаемых

3 учебный вопрос «Тактико-технические характеристики вооружения и боевой техники»-15мин

Противотанковые управляемые ракеты

По мнению зарубежных военных специалистов ПТУР являются наиболее эффективным средством поражения бронированных целей, в первую очередь танков, в сравнении с другими противотанковыми средствами имеют большую дальность стрельбы (до 6 км), высокую вероятность попадания в цель с первого выстрела (до 0,9), а также относительно небольшие размеры и массу.

Противотанковая управляемая ракета ТОУ (США)

год принятия на вооружение - 1968

длина ракеты - 1165 мм

диаметр корпуса - 152 мм

масса ракеты с контейнером - 24,5 кг

масса боевой части - 3,6 кг

максимальная скорость ракеты - 300 м/сек

дальность стрельбы:

максимальная - 3750 м

минимальная - 65 м

бронепробиваемость - 500-600 мм

ПТУР "Дракон" (США)

год принятия на вооружение - 1968

длина ракеты - 744 мм

диаметр корпуса - 122 мм

масса ракеты с контейнером - 10,5 кг

масса боевой части - 2,44 кг

максимальная скорость ракеты - 110 м/сек

дальность стрельбы:

максимальная - 1000 м

минимальная - 30 м

бронепробиваемость - 430 мм

ПТУР "Милан" (Германия)

год принятия на вооружение - 1972

длина ракеты - 755 мм

диаметр корпуса - 116 мм

масса ракеты с контейнером - 11,8 кг

масса боевой части - 2,98 кг

максимальная скорость ракеты - 200 м/сек

дальность стрельбы:

максимальная - 2000 м

минимальная - 25 м

бронепробиваемость - 550 мм

Т а н к и

Танки, по мнению военного руководства НАТО, являются главной ударной силой сухопутных войск и могут решать широкий круг задач, главным из которых являются борьба с танками противника, уничтожение противотанковых средств, разрушение оборонительных сооружений и уничтожение живой силы противника.

Основной боевой танк М1 "Абрамс"

год принятия на вооружение- 1980

экипаж - 4 чел

масса - 53,4 т

габариты: длина (с пушкой вперед)х

х ширина х высота - 7,9(9,7) х 3,65 х 2,4м

вооружение

120 мм гладкоств.пушка

12,7 мм м два 7,62 мм пул.

боекомплект - 55 выстрелов; 1000 (12,7мм),

11400 (7,62 мм) патронов

мощность газотурбинного двигателя - 1500л/с

максимальная скорость движения - 70 км/час

преодолеваемые препятствия:

угол подъема - 30

высота стенки - 1,24 м

ширина рва - 2,77 м

глубина брода без подготовки - 1,2 м

глубина брода с использованием

ОПВТ - до 5 м

запас хода - 500 км

Основной боевой танк "Леопард"-2 (Германия)

год принятия на вооружение - 1979

экипаж - 4 чел

масса - 50,5 т

Габариты:длина (с пушкой вперед)х

ширина х высота - 7,7 (9,7) х 3,5 х 2,5м

вооружение - 120 мм пушка, 7,62 мм спаренный

и 7,62 мм зенитный пулемет

мощность многотопливного двигателя - 1500 л/с

максимальная скорость движения - 72 км/час

преодолеваемые препятствия:

угол подъема - 30

высота стенки - 1,15 м

ширина рва - 3 м

глубина брода без подг/с подг. - 1/2,35 м

глубина брода с использованием

ОПВТ - до 5 м

запас хода - около 500 км

Бронетранспортеры и боевые машины пехоты

В армиях государств блока НАТО, для перевозки пехоты используются как гусеничные, так и колесные БТР, они имеют полностью закрытые бронированные корпуса, защищающие экипаж и десант от пуль и осколков артиллерийских снарядов.

Гусеничный бронетранспортер М113А1 (США)

год принятия на вооружение - 1964

экипаж + десантное отделение - 1 + 12 чел.

масса - 11 т

габариты: длина х ширина х высота - 4,86 х 2,68 х 1,82 м

максимальная толщина брони корпуса - 38 мм

вооружение - 12,7 мм пулемет

боекомплект - 2000 патронов

мощность двигателя - 215 л/с

максимальная скорость движения:

на шоссе - 6,5 км/час

на плаву - 5,6 км/час

преодолеваемые препятствия:

угол подъема - 30

высота стенки - 0,6м

ширина рва - 1,68 м

запас хода - 480 км

БМП М2 "Бредли" (США)

год принятия на вооружение - 1982

экипаж + десант - 3 + 6 чел.

масса - 21,3 т

габариты: длина х ширина х высота- 6,2 х 3,2 х 2,9 м

вооружение - 25 мм пушка, 7,62 мм спаренный

пулемет, ПУ ПТУР "ТОУ"

боекомплект - 900 выстрелов, 2200 патронов,

7 ракет "ТОУ"

мощность дизельного двигателя - 500 л/с

максимальная скорость движения:

по шоссе - 66 км/час

на плаву - 7 км/час

преодолеваемые препятствия:

угол подъема - 30

высота стенки - 0,9 м

ширина рва - 2,5 м

запас хода - 480 км

На базе М2 "Бредли" создана БРМ М3, которая внешне не отличается от БМП. У М3 изменена компоновка десантного отделения, увеличен боекомплект - 1500 выстрелов, 4600 патронов; 12 ракет "ТОУ", а также установлено соответствующее разведывательное оборудование.

БРМ "Лукс" (Германия)

год принятия на вооружение - 1973

экипаж - 4 чел.

масса - 19,5 т

колесная формула - 8 х 8

габариты: длина х ширина х высота - 7,74 х 2,98 х 2,8 м

вооружение - 20 мм пушка

мощность многотопливного двигателя- 390 л/с

максимальная скорость движения:

по шоссе - 90 км/час

на плаву - 10 км/час

преодолеваемые препятствия:

угол подъема - 30

высота стенки - 0,8 м

ширина рва - 1,9 м

запас хода - 800 км

Особенностью машин является то, что она имеет двух водителей, которые размещаются в кормовой и носовой частях машины, машина может двигаться с одинаково высокой скоростью как вперед, так и назад.

Пистолеты

Пистолеты являются личным огнестрельным оружием и предназначены для поражения живой силы противника на дальностях до 50-70 м. Ими вооружены офицерский и унтер-офицерский состав, а также солдаты отдельных специальностей.

11,43 мм пистолет "Кольт" М1911А1 (США)

масса без патронов ,кг - 1,13;

длина, мм - 219;

прицельная дальность ,м - 70;

практическая скорострельность в/мин. - 14;

емкость магазина, патронов - 7.

9 мм пистолет "Вальтер" Р-1 Германия)

масса без патронов, кг - 0,77;

длина, мм - 216;

прицельная дальность, м - 50;

практическая скорострельность, в/мин. - 32;

емкость магазина, патронов - 16.

Винтовки

Винтовки являются наиболее распространенным видом индивидуального огнестрельного оружия частей и подразделений сухопутных войск.

5,56 мм автоматическая винтовка М16А1 (США)

год принятия на вооружение - 1963;

масса с ремнем и со снаряженным

магазином (емкость 20 патронов) - 3,68 кг;

длина - 990 мм;

V начальная полета пули - 1000 м/сек;

прицельная дальность - 500 м;

темп стрельбы - 700-950 в/мин;

боевая скорострельность:

одиночными выстрелами - 45-65 в/мин;

очередями - 150-200 в/мин;

емкость магазинов - 20/30 патронов.

7,62 мм автоматическая винтовка G-3 (Германия)

год принятия на вооружение - 1957;

масса со снаряженным магазином - 4,9 кг;

длина - 1020 мм

V начальная пули - 780-800 м/сек;

прицельная дальность - 400 м;

темп стрельбы - 500-600 в/сек;

боевая скорострельность:

одиночными выстрелами - 40 в/мин;

очередями - 100 в/мин,

емкость магазина - 20 патронов.

5,56 мм автоматическая винтовка НК33 (Германия)

масса со снаряженным магазином - 4,99 кг;

(емкость 20 патронов)

длина - 920 мм;

V начальная пули - 920 м/сек;

прицельная дальность - 400 м;

темп стрельбы - 750 в/мин;

боевая скорострельность:

одиночными выстрелами - 40 в/мин.

очередями - 100 в/мин.

емкость магазина - 20/40 патр.

Пулеметы

Пулеметы являются групповым автоматическим скорострельным оружием пехотных отделений, взводов и рот. На вооружении армий НАТО состоят ручные, единые и станковые пулеметы калибра 7,62 мм (под патрон НАТО), а также крупнокалиберные 12,7 мм пулеметы, используемые как станковые и устанавливаемые в качестве зенитных на танках, БТР, БМП.

7,62 мм единый пулемет М60 (США)

год принятия на вооружение - 1956;

масса: со станком - 17,2 кг

с сошкой - 10,4 кг

длина - 1105 мм

V начальная пули - 855 м/сек

эффективная дальность стрельбы:

с сошки - 1000 м

со станка - 1800 м

темп стрельбы - 550-600 в/мин.

боевая скорострельность - 200 в/мин.

емкость ленты - 250 патронов.

7,62 мм единый пулемет МG-3 (МG42/59) (Германия)

год принятия на вооружение - 1959;

масса: со станком - 25 кг

с сошкой - 11,6 кг

длина тела пулемета - 1225 мм

начальная скорость пули - 820 м/сек.

эффективная дальность стрельбы:

с сошки - 800 м

со станка - 2200 м

темп стрельбы - 700-1300 в/мин.

боевая скорострельность - 250 в/мин.

емкость ленты - 50/250 патронов.

Противопехотные гранатометы

Противопехотные 40 мм подствольные гранатометы впервые разработаны в США в начале 60 годов. Они существенно повысили огневую мощь пехотных подразделений, обеспечивая поражение живой силы и огневых средств осколочными гранатами в промежутке между максимальной дальностью метания ручных гранат (50 м) и максимальной дальностью стрельбы 81 мм М (350-400 м).

40 мм гранатомет М203 (США)

год принятия на вооружение - 1970;

масса: незаряженного гранатомета - 1,36 кг;

винтовки М/GА/ со снаряженным магазином, заряженным гранатометом -

около 5 кг;

длина - 394 мм;

длина ствола - 305 мм;

прицельная дальность - 400 м;

масса осколочной гранаты - 0,17 кг;

начальная скорость гранаты - 71 м/сек;

дальность стрельбы:

эффективная по точечным целям - 150 м;

по площадным целям - 350 м;

максимальная - 400 м;

Для стрельбы применяется выстрелы с осколочными, осколочно-кумулятивными (броня 40-50 мм), сигнально-дымовыми, сигнально-осветительными и химическими гранатами, а также картечными выстрелами
