Общие сведения о бурении нефтяных и газовых скважин

2.2 общие сведения о бурении нефтяных и газовых скважин

2.2.1 Основные термины и определения

Бурение — это процесс сооружения скважины путем разрушения горных пород.

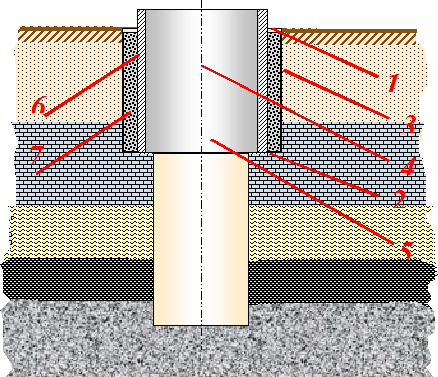

Скважиной называется цилиндрическая горная выработка, сооружаемая без доступа в нее человека и имеющая диаметр во много раз меньше ее длины (Рисунок 2.1).

Рисунок 2.1 — Элементы конструкции скважины

Основные элементы буровой скважины:

· Устье скважины (1) — пересечение трассы скважины с дневной поверхностью;

· Забой скважины (2) — дно буровой скважины, перемещающееся в результате воздействия породоразрушающего инструмента на породу;

Рекомендуемые материалы

· Стенки скважины (3) — боковые поверхности буровой скважины;

· Обсадные колонны (4) — колонны соединенных между собой обсадных труб. Если стенки скважины сложены из устойчивых пород, то в скважину обсадные колонны не спускают.

· Ствол скважины (5) — пространство в недрах, занимаемое буровой скважиной;

· Ось скважины (6) — воображаемая линия, соединяющая центры поперечных сечений буровой скважины.

Скважины углубляют, разрушая породу по всей площади забоя (сплошным забоем, Рисунок 2.2 а) или по его периферийной части (кольцевым забоем Рисунок 2.2 б). В последнем случае в центре скважины остается колонка породы – керн, которую периодически поднимают на поверхность для непосредственного изучения.

Рисунок 2.2 — Схема скважины пробуренной сплошным (а) и кольцевым (б) забоем

Диаметр скважин, как правило, уменьшается от устья к забою ступенчато на определенных интервалах. Начальный диаметр нефтяных и газовых скважин обычно не превышает 900 мм, а конечный редко бывает меньше 165 мм. Глубины нефтяных и газовых скважин изменяются в пределах нескольких тысяч метров.

По пространственному расположению в земной коре буровые скважины подразделяются на (Рисунок 2.3):

· Вертикальнвые;

· Наклонные;

· Прямолинейноискривленные;

· Искривленные;

· Прямолинейноискривленные (с горизонтальным участком);

· Сложноискривленные.

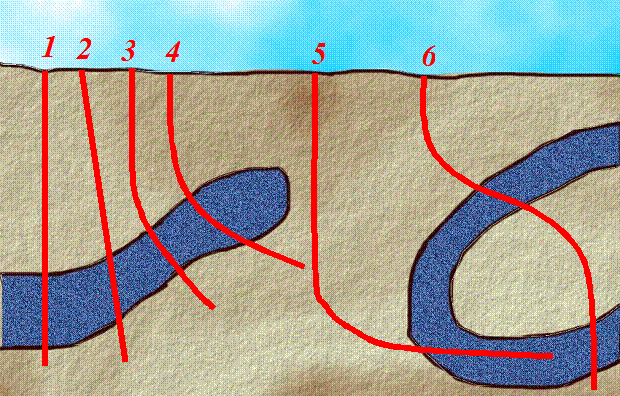

Рисунок 2.3 — Пространственное расположение скважин

Нефтяные и газовые скважины бурят на суше и на море при помощи буровых установок. В последнем случае буровые установки монтируются на эстакадах, плавучих буровых платформах или судах.

При поисках, разведке и разработке нефтяных и газовых месторождений бурят опорные, параметрические, структурные, поисковые разведочные, эксплуатационные, нагнетательные, наблюдательные и другие скважины.

Опорные скважины закладываются в районах, не исследованных бурением, и служат для изучения состава и возраста слагающих их пород.

Параметрические скважины закладываются в относительно изученных районах с целью уточнения их геологического строения и перспектив нефтегазоносности.

Структурные скважины бурятся для выявления перспективных площадей и их подготовки к поисково-разведочному бурению.

Поисковые скважины бурят с целью открытия новых промышленных залежей нефти и газа.

Разведочные скважины бурятся на площадях с установленной промышленной нефтегазоносностью для изучения размеров и строения залежи, получения необходимых исходных данных для подсчета запасов нефти и газа, а также проектирования ее разработки.

Эксплуатационные скважины закладываются в соответствии со схемой разработки залежи и служат для получения нефти и газа из земных недр.

Нагнетательные скважины используются для закачки в продуктивные горизонты воды (реже воздуха, газа) с целью поддержания пластового давления и продления фонтанного периода разработки месторождений, увеличения дебита эксплуатационных скважин, снабженных насосами и воздушными подъемниками.

Наблюдательные скважины бурят для контроля за разработкой залежи промышленного значения.

Сегодня нефтяные и газовые скважины представляют собой капитальные дорогостоящие сооружения, служащие много десятилетий. Это достигается соединением продуктивного пласта с дневной поверхностью герметичным, прочным и долговечным каналом. Однако пробуренный ствол скважины еще не представляет собой такого канала, вследствие неустойчивости горных пород, наличия пластов, насыщенных различными флюидами (вода, нефть, газ и их смеси), которые находятся под различным давлением. Поэтому при строительстве скважины необходимо крепить ее ствол и разобщать (изолировать) пласты, содержащие различные флюиды.

В ряде случаев дальнейшее углубление ствола скважины становится невозможной без предварительного крепления ее стенок.

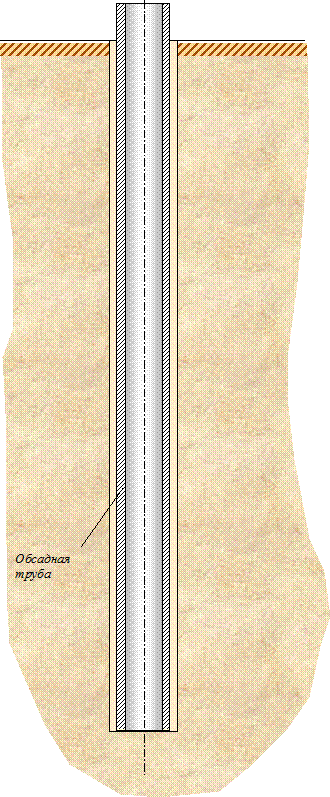

Крепление ствола скважины производится путем спуска в нее специальных труб, называемых обсадными. Ряд обсадных труб, соединенных последовательно между собой, составляет обсадную колонну. Для крепления скважин применяют стальные обсадные трубы (Рисунок 2.4).

Насыщенные различными флюидами пласты разобщены непроницаемыми горными породами — «покрышками». При бурении скважины эти непроницаемые разобщающие покрышки нарушаются и создается возможность межпластовых перетоков, самопроизвольного излива пластовых флюидов на поверхность, обводнения продуктивных пластов, загрязнения источников водоснабжения и атмосферы, коррозии спущенных в скважину обсадных колонн.

В процессе бурения скважины в неустойчивых горных породах возможны интенсивное кавернообразование, осыпи, обвалы и т.д. В ряде случаев дальнейшее углубление ствола скважины становится невозможной без предварительного крепления ее стенок.

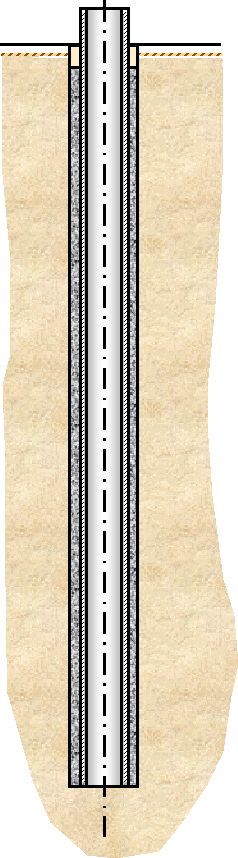

Для исключения таких явлений кольцевой канал (кольцевое пространство) между стенкой скважины и спущенной в нее обсадной колонной заполняется тампонирующим (изолирующим) материалом (Рисунок 2.5).

Это составы, включающие вяжущее вещество, инертные и активные наполнители, химические реагенты. Их готовят в виде растворов (чаще водных) и закачивают в скважину насосами. Из вяжущих веществ наиболее широко применяют тампонажные портландцементы. Поэтому процесс разобщения пластов называют цементированием.

Таким образом, в результате бурения ствола, его последующего крепления и разобщения пластов создается устойчивое подземное сооружение определенной конструкции.

Под конструкцией скважины понимается совокупность данных о числе и размерах (диаметр и длина) обсадных колонн, диаметрах ствола скважины под каждую колонну, интервалах цементирования, а также о способах и интервалах соединения скважины с продуктивным пластом (Рисунок 2.6).

Сведения о диаметрах, толщинах стенок и марках сталей обсадных труб по интервалам, о типах обсадных труб, оборудовании низа колонны входят в понятие конструкции обсадной колонны.

В скважину спускают обсадные колонны определенного назначения: направление, кондуктор, промежуточные колонны, эксплуатационная колонна.

Направление спускается в скважину для предупреждения размыва и обрушения горных пород вокруг устья при бурении под кондуктор, а также для соединения скважины с системой очистки бурового раствора. Кольцевое пространство за направлением заполняют по всей длине тампонажным раствором или бетоном. Направление спускают на глубину от нескольких метров в устойчивых породах, до десятков метров в болотах и илистых грунтах.

Кондуктором обычно перекрывают верхнюю часть геологического разреза, где имеются неустойчивые породы, пласты, поглощающие буровой раствор или проявляющие, подающие на поверхность пластовые флюиды, т.е. все те интервалы, которые будут осложнять процесс дальнейшего бурения и вызывать загрязнение окружающей природной среды. Кондуктором обязательно должны быть перекрыты все пласты, насыщенные пресной водой.

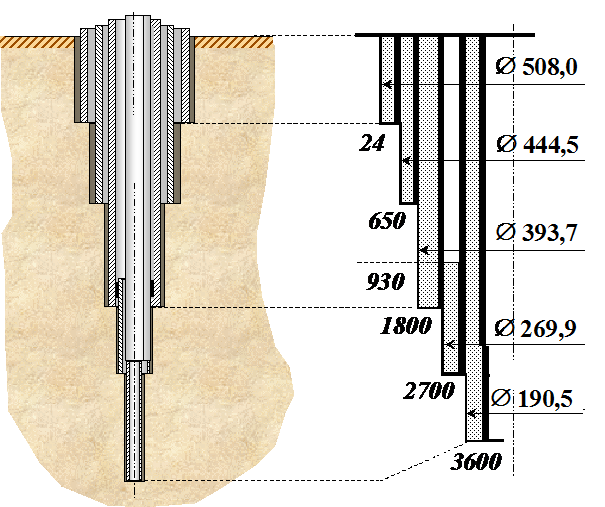

Рисунок 2.6 — Схема конструкции скважины

Рекомендуем посмотреть лекцию "2.9. Необходимость создания ИС (АСОИ)".

Кондуктор служит также для установки противовыбросового устьевого оборудования и подвески последующих обсадных колонн. Кондуктор спускают на глубину нескольких сотен метров. Для надежного разобщения пластов, придания достаточной прочности и устойчивости кондуктор цементируется по всей длине.

Эксплуатационная колонна спускается в скважину для извлечения нефти, газа или нагнетания в продуктивный горизонт воды или газа с целью поддержания пластового давления. Высота подъема тампонажного раствора над кровлей продуктивных горизонтов, а также устройством ступенчатого цементирования или узлом соединения верхних секций обсадных колонн в нефтяных и газовых скважинах должна составлять соответственно не менее 150 – 300 м и 500 м.

Промежуточные (технические) колонны необходимо спускать, если невозможно пробурить до проектной глубины без предварительного разобщения зон осложнений (проявлений, обвалов). Решение об их спуске принимается после анализа соотношения давлений, возникающих при бурении в системе «скважина-пласт».

Промежуточные колонны могут быть сплошными (их спускают от устья до забоя) и не сплошными (не доходящими до устья). Последние называются хвостовиками.

Принято считать, что скважина имеет одноколонную конструкцию, если в нее не спускаются промежуточные колонны, хотя спущены и направление и кондуктор. При одной промежуточной колонне скважина имеет двухколонную конструкцию. Когда имеются две и более технические колонны, скважина считается многоколонной.

Конструкция скважины задается следующим образом: 426, 324, 219, 146 — диаметры обсадных колонн в мм; 40, 450, 1600, 2700 — глубины спуска обсадных колонн в м; 350, 1500 — уровень тампонажного раствора за хвостовиком и эксплуатационной колонной в м; 295, 190 — диаметры долот в мм для бурения скважины колонны под 219 и 146 мм.
