3.6. Понятие о разработке нефтяных и газовых скважин
Под системой разработки нефтяных месторождений и залежей понимают форму организации движения нефти в пластах к добывающим скважинам.
Систему разработки нефтяных месторождений определяют:
- порядок ввода эксплуатационных объектов многопластового месторождения в разработку;
- сетки размещения скважин на объектах, темп и порядок ввода их в работу;
- способы регулирования баланса и использования пластовой энергии.
Следует различать системы разработки многопластовых месторождений и отдельных залежей (однопластовых месторождений).
Объект разработки – один или несколько продуктивных пластов месторождения, выделенных по геолого-техническим условиям и экономическим соображениям для разбуривания и эксплуатации единой системой скважин.
При выделении объектов следует учитывать:
1. геолого-физические свойства пород-коллекторов;
Рекомендуемые материалы
2. физико-химические свойства нефти, воды и газа;
3. фазовое состояние углеводородов и режим пластов;
4. технику и технологию эксплуатации скважин.
Объекты разработки подразделяют на самостоятельные и возвратные. Возвратные объекты в отличие от самостоятельных предполагается разрабатывать скважинами, эксплуатирующими в первую очередь какой-то другой объект.
3.6.1. Сетка размещения скважин
Сетка скважин – характер взаимного расположения добывающих и нагнетательных скважин на эксплуатационном объекте с указанием расстояний между ними (плотность сетки). Скважины располагают по равномерной сетке и неравномерной сетке (преимущественно рядами). Сетки по форме бывают квадратными, треугольными и многоугольными. При треугольной сетке на площади размещается скважин больше на 15,5 %, чем при квадратной в случае одинаковых расстояний между скважинами.
Под плотностью сетки скважин подразумевают отношение площади нефтеносности к числу добывающих скважин. Вместе с тем это понятие очень сложное. Плотность сетки определяется с учетом конкретных условий. С конца 50-х годов месторождения эксплуатируются с плотностью сетки (30÷60)·104 м2/скв. На Туймазинском месторождении плотность сетки 20·104 м2/скв. при расстоянии между скважинами в рядах 400 м, Ромашкинском - 60·104 м2/скв. – 1000 м · 600 м, Самотлорском - 64·104 м2/скв.
3.6.2. Стадии разработки месторождений
Стадия – это период процесса разработки, характеризующийся определенным закономерным изменением технологических и технико-экономических показателей. Под технологическими и технико-экономическими показателями процесса разработки залежи понимают текущую (среднегодовую) и суммарную (накопленную) добычу нефти, текущую и суммарную добычу жидкости (нефти и воды), обводненность добываемой жидкости nв (отношение текущей добычи воды к текущей добыче жидкости), текущий и накопленный водонефтяной фактор (отношение добычи воды к добыче нефти), текущую и накопленную закачку воды, компенсацию отбора закачкой (отношение закачанного объема к отобранному при пластовых условиях), коэффициент нефтеотдачи, число скважин (добывающих, нагнетательных), пластовое и забойное давления, текущий газовый фактор, средние дебит добывающих и приемистость нагнетательных скважин, себестоимость продукции, производительность труда, капитальные вложения, эксплуатационные расходы, приведенные затраты и др.
По динамике добычи нефти выделяют четыре стадии процесса разработки залежей пластового типа в гранулярных коллекторах при водонапорном режиме (рис. 3.24). Графики построены в зависимости от безразмерного времени
, представляющего собой отношение накопленной добычи жидкости к балансовым запасам нефти.

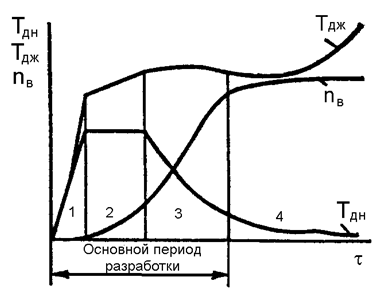

Рис. 3.24. Типовая динамика темпа добычи нефти Тдн, жидкости Тдж и обводненности продукции nв при водонапорном режиме с выделением стадий разработки:
1 – освоение эксплуатационного объекта; 2 – поддержание высокого уровня добычи нефти;3 ‑ значительное снижение добычи нефти; 4 – завершающая
Первая стадия – освоение эксплуатационного объекта - характеризуется:
- интенсивным ростом добычи нефти до максимально заданного уровня (прирост составляет примерно 1 ¸ 2 % в год от балансовых запасов);
- быстрым увеличением действующего фонда скважин до 0,6 ¸ 0,8 от максимального;
- резким снижением пластового давления;
- небольшой обводненностью продукции nв (обводненность продукции достигает 3 ¸ 4 % при вязкости нефти не более 5 мПа·с и 35 % при повышенной вязкости);
- достигнутым текущим коэффициентом нефтеотдачи Кн (около 10%).
Продолжительность стадии зависит от промышленной ценности залежи и составляет 4 ¸ 5 лет, за окончание стадии принимается точка резкого перегиба кривой темпа добычи нефти Тдн (отношение среднегодового отбора нефти к балансовым ее запасам).
Вторая стадия – поддержание высокого уровня добычи нефти - характеризуется:
- более или менее стабильным высоким уровнем добычи нефти (максимальный темп добычи нефти находится в пределах 3 ¸ 17 %) в течение 3 ¸ 7 лет и более для месторождений с маловязкими нефтями и 1 ¸ 2 года - при повышенной вязкости;
- ростом числа скважин, как правило, до максимума за счет резервного фонда;
- нарастанием обводненности продукции nв (ежегодный рост обводненности составляет 2 ¸ 3% при малой вязкости нефти и 7% и более при повышенной вязкости, на конец стадии обводненность колеблется от нескольких до 65%);
- отключением небольшой части скважин из-за обводнения и переводом многих на механизированный способ добычи нефти;
- текущим коэффициентом нефтеотдачи , составляющим к концу стадии 30 ¸ 50 %, а для месторождений с «пикой» добычи - 10 ¸ 15%.
Третья стадия – значительное снижение добычи нефти – характеризуется:
- снижением добычи нефти (в среднем на 10 ¸ 20 % в год при маловязких нефтях и на 3 ¸ 10 % при нефтях повышенной вязкости);
- темпом отбора нефти на конец стадии 1 ¸ 2,5 %;
- уменьшением фонда скважин из-за отключения вследствие обводнения продукции, переводом практически всего фонда скважин на механизированный способ добычи;
- прогрессирующим обводнением продукции nв до 80 ¸ 85 % при среднем росте обводненности 7 ¸ 8 % в год, причем с большей интенсивностью для месторождений с нефтями повышенной вязкости;
- повышением текущих коэффициентов нефтеотдачи Кн на конец стадии до 50 ¸ 60 % для месторождений с вязкостью нефти не более 5 мПа·с и до 20 ¸ 30 % для месторождений с нефтями повышенной вязкости;
- суммарным отбором жидкости 0,5 ¸ 1 объема от балансовых запасов нефти.
Эта стадия наиболее трудная и сложная для всего процесса разработки, ее главная задача - замедление темпа снижения добычи нефти. Продолжительность стадии зависит от продолжительности предыдущих стадий и составляет 5 ¸ 10 и более лет. Определить границу между третьей и четвертой стадиями по изменению среднегодового темпа добычи нефти Тдн обычно трудно. Наиболее четко ее можно определить по точке перегиба кривой обводненности nв.
Совместно первую, вторую и третью стадии называют основным периодом разработки. За основной период отбирают из залежей 80 ¸ 90 % извлекаемых запасов нефти.
-
-Четвертая стадия - завершающая - характеризуется:
-- малыми, медленно снижающимися темпами отбора нефти Тдн (в среднем около 1% );
- большими темпами отбора жидкости Тдж (водонефтяные факторы достигают 0,7 7 м3/м3);
- высокой медленно возрастающей обводненностью продукции (ежегодный рост составляет около 1%);
- более резким, чем на третьей стадии, уменьшением действующего фонда скважин из-за обводнения (фонд скважин составляет примерно 0,4 ¸ 0,7 от максимального, снижаясь иногда до 0,1);
- отбором за период стадии 10 ¸ 20% балансовых запасов нефти.
Продолжительность четвертой стадии сопоставима с длительностью всего предшествующего периода разработки залежи, составляет 15 ¸ 20 лет и более, определяется пределом экономической рентабельности, т. е. минимальным дебитом, при котором еще рентабельна эксплуатация скважин. Предел рентабельности обычно наступает при обводненности продукции примерно на 98%.
3.6.3. Размещение эксплуатационных и нагнетательных скважин на месторождении
Для поддержания пластового давления и увеличения коэффициента отдачи пласта, который на разных месторождениях колеблется в широких пределах, применяют закачку под давлением в продуктивные пласты воды или газа через нагнетательные скважины. Первый метод связан с закачкой под большим давлением (порядка 20 МПа) в нефтяные пласты воды, прошедшей специальную подготовку. Различают законтурное, внутриконтурное и площадное заводнение нефтяных пластов.
При законтурном заводнении воду закачивают в пласт через нагнетательные скважины, размещаемые за внешним контуром нефтеносности по периметру залежи. Эксплуатационные скважины располагают внутри контура нефтеносности рядами параллельно контуру. Суммарный объем отбираемой жидкости равен количеству нагнетаемой в пласт воды (рис. 3.25).
|
На больших месторождениях применяют внутриконтурное заводнение - разрезание нагнетательными рядами на отдельные эксплуатационные блоки. На 1 т извлекаемой нефти необходимо нагнетать 1,6¸2 м3 воды.
Площадное заводнение применяется как вторичный метод добычи нефти при разработке нефтяных залежей на ненапорных режимах, когда запасы пластовой энергии в значительной степени израсходованы, а в недрах есть значительное количество нефти. Закачка воды в пласт осуществляется через систему нагнетательных скважин, расположенных равномерно по всей залежи.
Нормальный расход воды - 10 ¸ 15 м3 на 1 т нефти.
Заводнение позволило повысить нефтеотдачу залежей (по сравнению с режимом растворенного газа), но в настоящее время оно практически исчерпало свои возможности, и для повышения его эффективности разрабатываются более совершенные его виды.
К таким относятся: щелочное заводнение, полимерное заводнение, использование пен и эмульсий, вытеснение нефти горячей водой и паром. Вытеснение нефти возможно также двуокисью углерода, растворителями и газами высокого давления, продуктами внутрипластового горения нефти. Кроме этих методов внедряют в практику цикличное заводнение, изменение направлений фильтрационных потоков жидкостей в пласте, нагнетание воды при высоких давлениях, сформированный отбор жидкостей, микробиологическое воздействие на нефтяной пласт и т.д.
