11. Приборы для измерения расхода жидкости и газа.

При разработке многопластовых объектов возникает необ­ходимость их послойного изучения, связанная с количественной оценкой притока жидкости по каждому пропластку или прие­мистости пропластков нагнетательных скважин. Для этой цели применяют дистанционные приборы, с помощью которых полу­чают информацию о значениях дебитов (расходов) жидкости (газа) в разных точках по толщине продуктивного пласта. С помощью скважинных расходомеров можно также получить более точную кривую дополнительного притока жидкости в скважину после ее остановки, чем кривую, построенную по показаниям устьевых и глубинных манометров.

Приборы для измерения расходов жидкости и газа в сква­жинах условно подразделены на расходомеры, предназначен­ные для измерения расходов воды и влажного пара, нагнетае­мых в скважину, и дебитомеры, служащие для определения дебитов нефти и газа.

Измерения расходов жидкости в скважинах имеют свои осо­бенности, обусловленные прежде всего тем, что они проводятся в трубопроводах, образуемых открытым стволом скважины или эксплуатационной колонной, площадь поперечного сечения которых в месте замера обычно неизвестна. Поэтому при опре­делении только скорости потока жидкости или газа нельзя точно измерить расход, равный произведению скорости на пло­щадь поперечного сечения трубопровода. Кроме того, глубин­ный снаряд может занимать различные положения по сечению трубопровода и в зависимости от этого показания даже на одной и той же глубине будут неодинаковыми.

В связи с этим глубинные расходомеры (дебитомеры), как правило, снабжены специальными пакерами, предназначенными для направления всего измеряемого потока через калиброван­ное сечение прибора и центровки положения глубинного сна­ряда в стволе скважины. Пакер раскрывается в скважинес помощью силового привода, управляемого с поверхности. В ка­честве пакеров применяют резиновые оболочки, раскрываемые гидравли-чески с помощью насосов, и металлические пластины, раскрываемые с помощью микроэлектродвигателей.

Чувствительным элементом большинства глубинных прибо­ров служит турбинка. На практике широко применяют глубин­ные турбинные дебитомеры с металлическим пружинным па­кером.

Для контроля расходов воды в нагнетательных скважинах часто используют беспакерные расходомеры с центратором, а также расходомеры с бесприводным пружинным пакером. Расходомеры с резиновым (абсолютным) пакером применяют довольно редко.

11.1 Дебитомеры с управляемым пакером

Рекомендуемые материалы

Дистанционные дебитомеры РГД-2М, РГД-36, Кобра-Р36 и ДГД в основном применяют для исследования добывающих скважин: фонтанных и насосных.

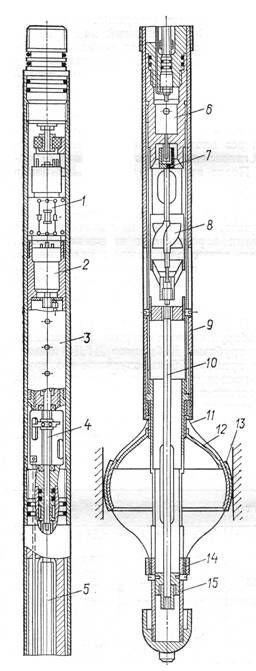

Дебитомер РГД-2М состоит из турбинного датчика рас­хода и пакерующего устройства с приводом от электродвига­теля (рис. 11.1). Поток жидкости направляется пакером в корпус датчика расхода и вращает турбинку 8, на оси которой укреплен магнит 7, взаимодействующий с магнитоуправляемым контактом 6, размещенным в герметичной камере. При вращении турбинки контакт размыкает и замыкает электрическую цепь питания с ча­стотой, пропорциональной скорости ее вращения, и следова­тельно, объемному расходу жидкости.

Пакер расходомера раскрывается с помощью блока управ­ления 1 и электродвигателя постоянного тока 2. Каркас пакера изготовлен из пружинящих лент, обтянутых оболочкой из ткани или пленки. В закрытом состоянии оболочка пакера находится под трубой 9, перекрывающей входные отверстия. При вклю­чении двигателя через редуктор 3 уплотненный вал вращает ходовые винты 4 и 5. Труба 9 перемещается вверх и снима­ется с пакера фонарного типа, состоящего из пружинных лент 11 и манжеты 13, выполненной в виде полого усеченного ко­нуса с диафрагмой 12. При дальнейшем движении труба через крестовину 15 и тягу 10 поднимает втулку 14, к которой кре­пятся пластины каркаса. Во время сжатия пластин пакер перекрывает кольцевую площадь и прижимает оболочку к об­садной трубе. Жидкость через входные окна поступает в ка­либрованный канал, где установлена турбинка, и через отвер­стия выходит из прибора. После проведения измерений пакер закрывается. Реверс двигателя обеспечивается за счет изме­нения полярности напряжения.

Дебитомер «Кобра-Р36». Пакер в нем выполнен в виде полого цилиндрического пакета, состоящего из тонких плоских пружин, которые при сжатии перекрывают кольцевой зазор. Отличительной особенностью таких дебитомеров является то, что входные и выходные отверстия открываются только в про­цессе измерения. Это позволяет увеличить ресурс работы турбинки и предохраняет ее от засорения при спуско-подъемных операциях.

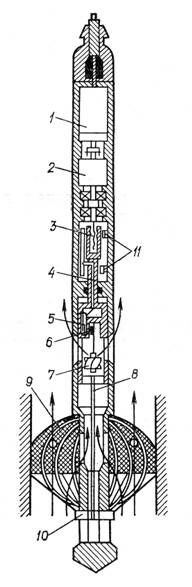

Дебитомеры типа ДГД предназначены для исследова­ния фонтанных скважин, оборудованных лифтом малого диа­метра или остеклованными трубами. Дебитомер ДГД-8 с диа­метром корпуса глубинного прибора 26 мм спускают в затрубное пространство глубинно-насосных скважин. Датчик расхода этого прибора (рис. 11.2) состоит из турбинки 7 с постоянным магнитом 6 и магнитоуправляемого контакта 5. Пакер 9 пред­ставляет собой оболочку, обтягивающую пружинные ленты, расположенные по диаметру прибора. Для увеличения верх­него предела измерения в оболочке могут быть сделаны от­верстия.

Открывается пакер с помощью электродвигателя 7, кото­рый через редуктор 2 вращает ходовой винт 3 и перемещает поступательно уплотненный шток 4 с размещенным на нем преобразователем. При этом тяга 8, соединенная с ползуном 10, сжимает пружины пакера, который принимает сферическую форму и перекрывает кольцевой зазор. Для включения и от­ключения электродвигателя предназначены концевые микро­выключатели 11. Характеристика дебитомеров указанных ти­пов приведена в табл. 11.1.

Таблица 11.1

Характеристика дебитомеров с управляемым пакером

11.2 Комплексные приборы

Для получения наиболее достоверных результатов исследо­вания скважин необходимо контролировать не только характер изменения давления, температуры и расхода жидкости, но и со­держание в ней воды и газа, вязкость, плотность и другие па­раметры.

В последние годы при исследованиях скважин стали приме­нять глубинные комплексные приборы, предназначенные для определения в процессе исследования нескольких физических величин: давления, температуры, расхода и содержания нефти, воды и газа в потоке.

Для определения фазовых соотношений потока используют конденсаторы. Емкость плоского или цилиндрического конден­сатора зависит от его геометрических размеров и диэлектриче­ской проницаемости среды, находящейся между обкладками. Изменение диэлектрической проницаемости среды при постоян­ных размерах вызывает соответствующее изменение емкости конденсатора, что позволяет определить процентное отношение, например, воды и нефти по известным диэлектрическим посто­янным отдельно воды и нефти.

Глубинные влагомеры обычно применяют в сочетании с дебитомерами. При исследованиях скважин с помощью таких комплексных приборов получают ценную информацию о местах притока жидкости и ее обводненности по отдельным пластам и пропласткам.

Комплексные приборы ВРГД-36 и Кобра-36РВ со­держат преобразователи расхода и влажности, а также пакети­рующее устройство. Преобразователь влагомера, в полости ко­торого смонтирован магнитный прерыватель датчика расхода, выполнен в виде цилиндрического конденсатора.

Емкость конденсатора зависит от его геометрических разме­ров и диэлектрической проницаемости среды, находящейся между обкладками. Изменение диэлектрической проницаемости среды при постоянных размерах конденсатора вызывает изме­нение его емкости, что позволяет определять фазовое соотноше­ние в потоке воды и нефти по известным диэлектрическим по­стоянным отдельно воды и нефти.

Нижний конец преобразователя влагомера используется в качестве верхней опоры оси турбинки, на которой укреплены магниты, взаимодействующие с магнитным прерывателем тока. Последовательное расположение турбинки и проточного кон­денсатора способствует образованию части конденсата мелко­дисперсной смеси, проходящей за счет турбулизирующего эф­фекта вращения турбинки.

Эти приборы снабжены пакером с электромеханическим приводом, конструкция которого унифицирована с пакерующим устройством расходомера РГД-2М или Кобра-36РВ. Выходной сигнал, передаваемый на поверх­ность по одножильному кабелю, несет двойную информацию: о со­держании воды в нефти и час­тоте вращения турбинки.

В лекции "5. Схема управления системой «водитель-автомобиль-дорога-среда» " также много полезной информации.

Частотный сигнал, модулиро­ванный по амплитуде, по кабелю поступает на вход наземного блока, где происходит его уси­ление и разделение на два ка­нала. В первом канале происхо­дит выделение несущей частоты, характеризующей влажность по­тока жидкости, во втором — мо­дулирующей частоты, характери­зующей частоту вращения тур­бинки.

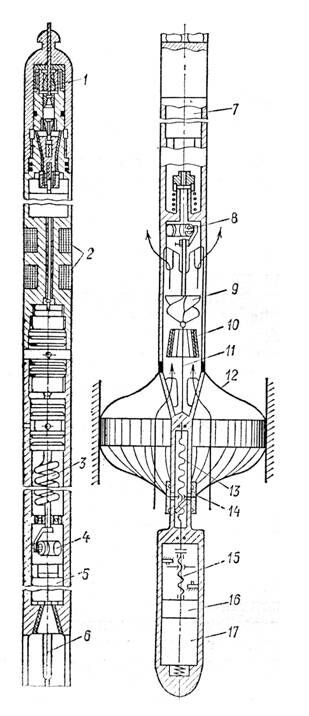

Пакерующее устрой­ство состоит из пакера, образованного металлическими пласти­нами 12, пары винт—гайка 15 и электродвигателя 17. Пла­стины пакера, образующие каркас, закреплены во втулках в два ряда. Нижняя подвижная втулка 14 соединена с гайкой, переме­щающейся по ходовому винту 13, который через редуктор 16 со­единен с валом электродвигателя. При открытии пакера по сиг­налу с поверхности гайка вначале совершает движение по вин­товой линии, перемещаясь по пазу со скосом. Пластины 12 каркаса изгибаются и прижимают надетую на них оболочку к стенкам скважины. В конце хода гайка перемещается поступа­тельно по пазу, параллельному осевой линии, в результате чего усиливается прижатие пластин к стенкам скважины. При дви­жении гайки по винтовой линии пластины каркаса, закреплен­ные шарнирно на втулке 14, поворачиваются под углом к обра­зующей. Закрытие пакера происходит в обратном порядке. Диаметр корпуса при­бора составляет 40 мм при длине 2800 мм. Предел измерения давления 25 МПа, погрешность ±1,5%. Диапазоны измеряе­мых расходов мо­гут быть 1—60 или 2—150 т/сут. Предел измерения темпера­туры -100 °С с погрешностью ±1,5%. Масса глубинного при­бора не более 15 кг.
