Вопрос 1. Основные принципы системы категорирования помещений и зданий по взрывопожарной и пожарной опасности.
Согласно НПБ 105-03 все помещения производственного и складского назначения по взрывопожарной и пожарной опасности классифицируются на взрывопожароопасные, которые подразделяются на категории А и Б; пожароопасные, в которые входят категории В1 - В4; не пожароопасные категории Г и Д.
Производственные и складские здания подразделяются на категории: А, Б, В, Г и Д.
При определении категории помещений необходимо учитывать следующие основные принципы:
1. Признание вероятности возникновения пожара или взрыва в данном помещении.
Количество поступивших в помещение веществ, которые могут образовать взрывоопасные газовоздушные или паровоздушные смеси, определяется, исходя из следующих предпосылок:
• происходит расчетная авария одного из аппаратов и в помещение поступает все его содержимое;
• одновременно происходит выход веществ из питающих и отводящих трубопроводов;
• при поступлении в помещение ЛВЖ и ГЖ происходит испарение с поверхности разлившейся жидкости (площадь испарения при отсутствии справочных данных определяется исходя из условия, что 1 л смесей и растворов, содержащих 70 % и менее растворителей, разливается на площади 0,5 м2, а остальных жидкостей — на 1 м2 пола помещения);
Рекомендуемые материалы
• происходит также испарение из аппаратов с открытым зеркалом жидкости и со свежеокрашенных поверхностей;
• длительность испарения жидкостей принимается равной времени их полного испарения, но не более 3600 с (1ч).
2. Количественной мерой взрывоопасных пыле- и газопаровоздушных смесей принимается расчетное избыточное давление взрыва, составляющее 5 кПа. Именно эта величина избыточного давления взрыва не представляет опасности для жизни обслуживающего персонала и является условной границей, разделяющей взрывоопасные и пожароопасные категории. Превышение расчетного избыточного давления взрыва в 5 кПа определяет условия перехода помещения в более опасную категорию, т.е. из «В» в «А» или «Б».
Взрыв это процесс быстрого, неуправляемого, физического или химического превращения системы, сопровождающееся переходом ее потенциальной энергии в механическую работу. Эта работа обусловлена быстрым расширением газов или паров. Самым существенным признаком взрыва является резкий скачок давления в среде.
В основе взрыва могут лежать:
- Физические превращения.
- Химические превращения (быстрое сгорание, детонация).

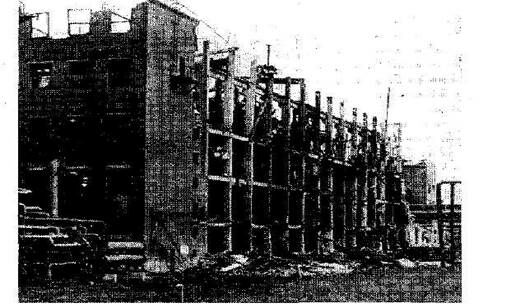

Прогнозируемые последствия:
• - утечек газов и распространения токсичных дымов;
• - пожаров и взрывов в колодцах, цистернах и других емкостях;
• - нарушений технологических процессов, особенно связанных с опасными веществами или опасными методами обработки;
• - воздействия шаровых молний, статического электричества;
• - взрывов паров ЛВЖ и ГЖ;
• - нагрева и испарения жидкостей из емкостей и поддонов;
• - рассеивания продуктов горения во внутренних помещениях;
• - токсического воздействия продуктов горения и других реакций;
• - тепловой радиации при пожарах;
• - распространения в строениях пламени и огневого потока в зависимости от расположения стен и внутренней планировки.

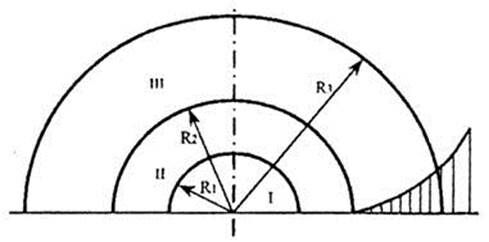

Рис. 1. Зоны очага поражения при взрыве бензиновоздушной смеси (R1, R2, R3 - радиусы внешних границ соответствующих зон - І, ІІ и ІІІ)
Зона I — зона детонационной волны, находится в пределах облака взрыва. Радиус зоны определяется формулой: R1 =17,5 ,
где R1— радиус зоны I, м;
Q - масса сжиженного газа. В пределах зоны I избыточное давление можно считать постоянным и равным 1700 кПа.
Зона II — зона действия продуктов взрыва, которая охватывает всю площадь разлета продуктов взрыва ТВС в результате ее детонации. Радиус зоны II в 1,7 раза больше радиуса зоны I, то есть R2= 1,7R1, а избыточное давление по мере удаления уменьшается до 300 кПа.
Зона III — зона действия ударной волны. Здесь формируется фронт УВ. Величина избыточного давления определяется по графику.

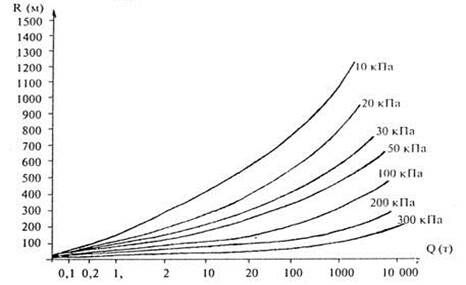

Рис.2. Зависимость радиуса внешней границы зоны действия избыточного давления от количества ТВС.
Для пожароопасных категорий «В1-В4», количественной мерой пожарной опасности является показатель, выраженный в удельной пожарной нагрузке.
3. Принцип ориентации на наиболее опасные свойства и количества обращающихся веществ и материалов и наиболее неблагоприятный возможный вариант аварии.
При этом рассмотрим основные стадии пожара.
1. Начальная стадия пожара - от возникновения неконтролируемого локального очага горения до полного охвата помещения пламенем. Средняя температура среды в помещении имеет небольшие значения, но внутри и вокруг зоны горений местные температуры могут достигать значительного уровня.
2. Стадия полного развития пожара - (или пожара полностью охватившего помещение). Горят все горючие вещества и материалы, находящиеся в помещении. Интенсивность тепловыделения от горящих объектов достигает максимума, что приводит к быстрому нарастанию температуры в помещении до максимальных, которые могут достигать 11000С и более.
3. Стадия затухания пожара - интенсивность процесса горения в помещении начинает уменьшаться за счет израсходования основной массы горючих материалов в помещении или воздействия средств тушения пожара.
Для реализации приведенных принципов при определении категорий помещений, нормативный документ предусматривает условия выбора и обоснования расчетного варианта. Правильный выбор и обоснование, как правило, вызывает трудности и требует определенного навыка, умения и опыта.
Необходимо иметь в виду, что необходимость категорировании возникает на различных этапах производственной деятельности. Главным образом, категорирование проводят на этапе проектирования производства. В этом случае проектные организации обязаны определить категории всех помещений и зданий. ГПС на данном этапе осуществляет роль надзорного органа. Совершенно очевидно, что если представители пожарной охраны не владеют методикой определения категорий, то уже на этом этапе в проект могут вкрасться ошибки с легко прогнозируемыми последствиями.
Также, довольно часто необходимость категорирования возникает при реконструкции производства помещений и зданий, изменении технологий, оборудования, объема производства, собственника и т.д.
Процесс определения категорий помещений необходимо начинать с ознакомления с технологией в объеме, достаточном для понимания ее пожарной опасности и сбора необходимых данных о веществах и материалов, обращающихся в помещении. Прежде всего, необходимо знать следующее:
1. Характеристики помещения (длина, ширина, высота).
2. Схема расположения оборудования в помещении (рабочие чертежи).
3. Технологический регламент.
4. Схема и параметры вентиляционной системы.
5. Схема автоматического контроля параметров производства.
6. Схема автоматической системы пожаротушения.
Если категорирование проводится на стадии проектирования, то все данные можно получить только из проектной и технологической документации.
В таблице 1 приведены характеристики веществ и материалов, определяющие принадлежность по категориям, а также некоторые критерии и условия категорирования.
В соответствии с НПБ 105-03 (п. 4.) определение категорий помещений следует осуществлять путем последовательной проверки принадлежности помещения к категориям, приведенным в таблице 1 от высшей (А) к низшей (Д).
таблица 1
| Категория помещения | Характеристика веществ и материалов, находящихся (обращающихся) в помещении |
| А взрывопожароопасная | Горючие газы, легковоспламеняющиеся жидкости с температурой вспышки не более 28 0С в таком количестве, что могут образовывать взрывоопасные парогазовоздушные смеси, при воспламенении которых развивается расчетное избыточное давление взрыва в помещении, превышающее 5 кПа. Вещества и материалы, способные взрываться и гореть при взаимодействии с водой, кислородом воздуха или друг с другом в таком количестве, что расчетное избыточное давление взрыва в помещении превышает 5 кПа |
| Б взрывопожароопасная | Горючие пыли или волокна, легковоспламеняющиеся жидкости с температурой вспышки более 28 0С, горючие жидкости в таком количестве, что могут образовывать взрывоопасные пылевоздушные или паровоздушные смеси, при воспламенении которых развивается расчетное избыточное давление взрыва в помещении, превышающее 5 кПа |
| В1 - В4 пожароопасные | Горючие и трудногорючие жидкости, твердые горючие и трудногорючие вещества и материалы (в том числе пыли и волокна), вещества и материалы, способные при взаимодействии с водой, кислородом воздуха или друг с другом только гореть, при условии, что помещения, в которых они имеются в наличии или обращаются, не относятся к категориям А или Б |
| Обратите внимание на лекцию "20. Контакторы и магнитные пускатели". Г | Негорючие вещества и материалы в горячем, раскаленном или расплавленном состоянии, процесс обработки которых сопровождается выделением лучистого тепла, искр и пламени; горючие газы, жидкости и твердые вещества, которые сжигаются или утилизируются в качестве топлива |
| Д | Негорючие вещества и материалы в холодном состоянии |
Вывод по вопросу:
Вы изучили сущность технологического процесса получения ацетилена, что позволяет выполнить анализ пожарной опасности основных технологических установок и аппаратов ацетиленовых станций.
