Многофункциональные магистральные коллекторы
Многофункциональные магистральные коллекторы
Многофункциональные магистральные коллекторы предназначены для концентрированного размещения коммуникаций. Пунктом 7.22* СНиП 2.07.01-89* нормируется совместная тоннельная прокладка инженерных сетей при необходимости размещения тепловых магистралей диаметром от 500 до 900 мм, водопровода до 500 мм, свыше десяти кабелей связей и десяти силовых кабелей напряжением до 10 кВ. Допускается также прокладка воздуховодов, напорной канализации и других инженерных сетей. Прокладка газо- и трубопроводов, транспортирующих горючие и легковоспламеняющиеся жидкости
|
|
|

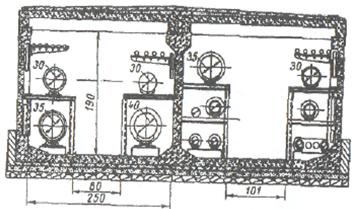

| Рис. 1.4.42. Коммуникационный коллектор мелкого заложения | Рис. 1.4.43. Двухсекционный коммуникационный коллектор мелкого заложения |
Рекомендуемые материалыFREE Организация строительства крупнопанельного 24-этажного здания гостиницы FREE СНиП 3-42-80 магистральные трубопроводы FREE Одноэтажное промышленное здание с железобетонным каркасом FREE Расчёт железобетонных конструкций FREE Строительство здания "Реабилитационный центр" FREE 14-этажный 84-квартирный жилой дом
|
|

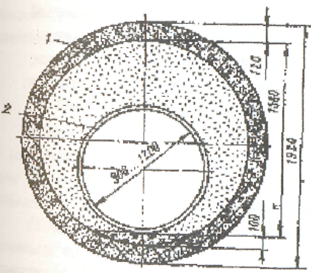

| Рис. 1.4.44. Непроходной 1 - коллектор-газопровод: наружная сборная обделка; 2 - металлическая труба | Рис. 1.4.45. Кабельный коллектор: 1 - наружная сборная обделка; 2 - внутренняя обделка; 3 - кабели |
Может выполняться совместно с водонесущими и другими инженерными сетями, исключая кабельные линии. Аналогичные решения широко используются за рубежом. Например, проектируемая коллекторная сеть «второго поколения» г. Токио включает проходам коллекторы с изолированными отсеками для возврата сточных вод городское хозяйство после очистки, изолированные отсеки для утилизации излишков тепла в сетях канализации и отсеки для размещения кабельных линий, в т. ч. линий волоконно-оптической связи.
Примеры размещения инженерных сетей в многофункциональных коллекторах приведены на рис. 1.4.46, 1.4.47.
|
| В лекции "18 Печатные платы и материалы" также много полезной информации.
|

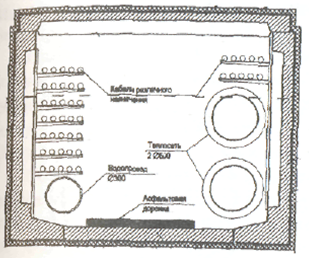

| Рис. 1.4.46. Односекционный коммуникационный тоннель: 1 - теплотрасса диаметром 1000 мм; 2 - теплоизоляция: 3 - опоры с интервалом 18 м; 4 - водопровод диаметром 800 мм; 5 - засыпка щебнем после монтажа водопровода; 6 - сопутствующий дренаж; 7 - кабели 110 кВ; 8 - резервное пространство под кабели различного назначения | Рис. 1.4.47. Трехсекционный коммуникационный тоннель: 1 - секция бытовой канализации; 2 - секция ливневой канализации; 3 - секция для коммуникаций |
