Средства измерения. Их элементы и параметры

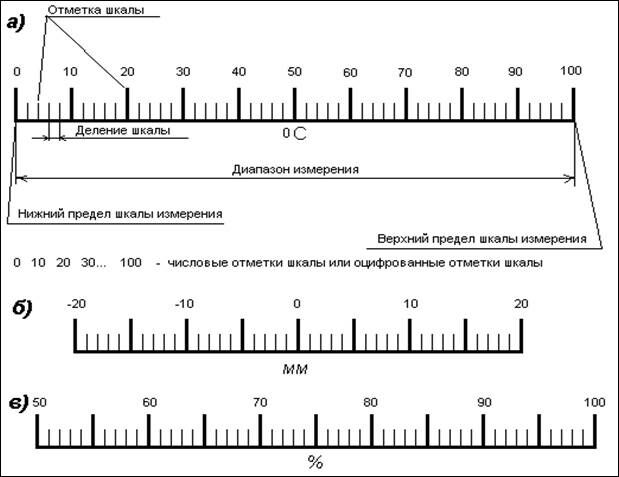

Средства измерения должны иметь нормированные метрологические характеристики, т.е. определенные численные значения величин и свойств, определяющих точность и достоверность результатов измерения (рис. 1 а, б, в).

Рис. 1.   Шкалы вторичных приборов и их элементы.

Промежутки между отметками шкалы называют делениями шкалы.

Разность значений величин, соответствующих двум соседним отметкам шкалы называются - ценой деления шкалы.

Шкалы с постоянными делениями и постоянной ценой деления называется равномерной шкалой.

Значения измеряемой величины, определяемые по отсчетному устройству и выраженные в принятых единицах измеряемой величины, называются показаниями измерительного прибора.

Наименьшее значение измеряемой величины, указанной по шкале, называется начальным значением шкалы.

Рекомендуемые материалы

Наибольшее значение шкалы - конечное значение шкалы.

Область значений шкалы, ограниченная конечным и начальным значениями шкалы, называется диапазоном показаний.

Шкалы приборов бывают:

а)односторонними –один из пределов измерения равен «0». Например, 0-100⁰С;

б) двухсторонними – нулевое значение расположено на шкале -20¸0¸20мм;

в) безнулевыми – нет нулевого значения, например, 50¸100%.

Кроме отдельных средств измерения и измерительных систем применяются сложные информационно-измерительные системы. Они позволяют осуществлять автоматические измерения во многих точках (тысячи), а также производить необходимую обработку результатов измерения по заданным алгоритмам.

В связи с этим особенно остро возникла необходимость унификации сигналов, поступающих на вход измерительных преобразователей и входных устройств информационно-вычислительных машин.

Унификация сигналов позволят свести к минимуму разновидности измерительных приборов, обеспечивает взаимозаменяемость средств измерения.

В настоящее время существует Государственная система промышленных приборов (ГСП) и средств автоматизации. Она строится по блочно-модульному принципу и имеет ветви, объединяющие приборы с пневматическими, гидравлическими, электрическими (токовыми, напряжения, частотными и импульсными) входными и выходными сигналами, для которых установлены унифицированные значения по ГОСТ.

Постоянный ток                                              0¸5, 0¸20, 4¸20 мА

Постоянное  напряжение                0¸10, 0¸5 В

Частотным                                                      4¸8 кГц

Индуктивности                                               0¸10 мГ

Напряжения                                    -1¸+1В, 0-2В; 1-3В (изменение знака означает изменение фазы)

Пневматического сигнала              20¸100 кПа (0,2¸1,0 кгс-см²).

В зависимости от назначения и роли, которую они (приборы) выполнят в процессе измерения, средства измерения делятся на рабочие, образцовые и эталоны.

Рабочие средства измерения – служат для практических измерений во всех отраслях народного хозяйства. Они подразделяются на средства с повышенной точностью и технические.

Образцовые средства измерения – предназначены для передачи размеров единиц физических величин от эталонов или других точных средств измерений рабочим средствам измерений 1^го разряда и поверяются, как правило, непосредственно по эталонам.

По образцовым средствам измерения поверяются и градуируются рабочие средства измерения.

Эталоны служат для воспроизведения и хранения единиц физических величин и передачи их размера через образцовые рабочим средствам измерения.

Таким образом, осуществляется система передачи размеров единиц физических величин от эталонов всем средствам измерения с помощью образцовых средств измерений.

Рекомендация для Вас - 31 Конфликты социального уровня.

Измерительным прибором называется средство измерения, предназначенное для выработки сигнала измерительной информации в форме, удобной для непосредственного восприятия наблюдателем.

Аналоговые приборы – приборы, где показания являются непрерывной функцией измерения измеряемой величины.

Цифровые показания – это показания, представленные в цифровой форме, которая является результатом дискретного преобразования сигналов измерительной информации.

Измерительные приборы разделяются на показывающие и регистрирующие.

Показывающие – это показания, которых отсчитываются в шкале или по цифровому табло.

Регистрирующие – предусмотрена регистрация показаний в виде записи на диаграммной бумаге либо путем печати в цифровой форме.
