Складские помещения.
Цеховой склад материалов и заготовок.
Предназначается для хранения запасов пруткового и другого материала и заготовок (отливок, поковок, штамповок и др.) и по возможности должен быть объединен с заготовительным отделением. Такие склады устраиваются при механических цехах единичного и серийного производства. В цехах поточно-массового производства вместо таких складов предусматриваются складские площадки в начале каждой поточной линии (а в конце линии – площадки для временного хранения готовых деталей).
Запас материалов и заготовок должен быть невелик и содержать минимум, необходимый для бесперебойной работы станков.
Табл.
Род материала и заготовок | Нормы запаса на складе в днях | ||||
ед. пр-во | м/сер. | ср/сер. | кр/сер. | Рекомендуемые материалыFREE Маран Программная инженерия Техническое задание Вариант 26А - Кинематический анализ (Угол 60) (Все построения выполнены в Компас 3D) Вариант 5 – ДЗ/типовой расчёт №1 – Акустический расчет помещения Определить отношение числа молекул водорода, обладающих скоростями в интервале от 2500 м/с до 2600 м/с, к числу молекул, обладающих скоростями от 1500 м/с до 1600 м/с, если температура водорода 273 К. Постройте график зависимости F(u), отметьте (зашт -50% Ознакомительная Практика (ОП1) Вариант Н26 массовое | |
1. Сортовой материал, мелкие и средние отливки и поковки | 10 | 8 | 6 | 4 | 2 (на площадках) |
2. Крупные отливки и поковки | 10 | 8 | 6 | 1,5 | 0,5 (на площадках) |

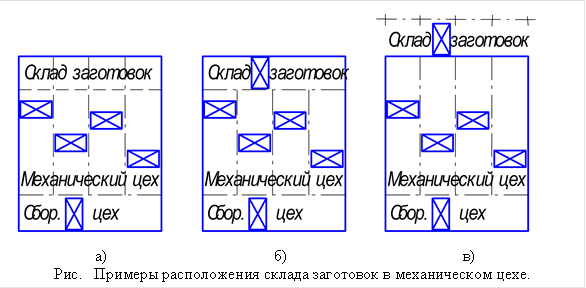

Для достижения прямого и кратчайшего пути движения материалов и заготовок склад располагают в начале цеха, при этом он может размещаться:
- в начале цеха поперек пролетов здания;
- в отдельном пролете, перпендикулярно пролетам механического цеха;
- под эстакадой, примыкающей к зданию цеха и расположенной перпендикулярно его пролетам.
Прутковый материал хранится горизонтально в штабелях стойках, клеточных и крючковых стеллажах или вертикально в пирамидальных стеллажах.
Крупные и средние поковки и отливки хранятся на полу отдельными штуками или в штабелях; мелкие – на полочных складах с гнездами.
Площадь для хранения заготовок в штабелях на полу определяется по нагрузке на 1 м2 площади пола, которая принимается 2 – 3 т.:
- для сортового материала – 2,5 – 3 т.
- для литья поковок и штамповок мелких и средних размеров – 2 – 3 т.
-
для крупных заготовок – до 2,5 т.
Исходя из допускаемой грузонапряженности площади пол и принятого для образования запаса количества дней, можно подсчитать потребную площадь по следующей формуле:
Обратите внимание на лекцию "Тектоника строечно-балочных систем".
где Q0 – общий черновой вес материалов или заготовок, подлежащих механической сборке в течение года, т.
аср – среднее количество дней, на которое принимается запас материала;
Ф – количество рабочих дней в году;
gср – среднедопустимая нагрузка на площадь цеха, т/м2;
Ки – коэффициент использования площади склада – отношение полезной площади склада к его общей площади, включая проходы, проезды Ки = 0,4 – 0,5
