1.8. Условные графические изображения
Схему, изображающую соединения между различными логическими элементами, где сами элементы представлены условными обозначениями, называют функциональной схемой или принципиальной схемой. Отличие между ними состоит в том, что функциональная схема призвана продемонстрировать принципы работы устройства без конкретизации элементной базы (абстрактные элементы с необходимым количеством входов и выходов) и детализации. Функциональные схемы не отражают все связей (например, соединения с шинами земли и питания). Принципиальная схема (полная) определяет полный состав элементов (привязка к элементному базису конкретных серий ИС) и связей между ними.
При вычерчивании функциональных и принципиальных схем логические элементы и более крупные части схем изображают прямоугольниками, к которым подводятся линии выводов. Входы располагаются слева, а выходы справа. Прямоугольник может содержать 3 поля: основное и 2 дополнительных, которые размещаются слева и справа от основного и каждое из них может отсутствовать (рис.1.8). Как правило, в левом поле указываются обозначения входов элементов, а в правом – его выходов. Входы могут объединяться в группы по функциональному признаку и отделяться друг от друга горизонтальными линиями. При этом, если функция реализуется при инверсных значениях некоторых входных переменных (управление логическим 0-м), то соответствующие входы отмечаются кружком. Выход отмечается кружком, если функция реализуется с инверсией. Символы реализуемой элементом функции вписываются либо в центральной верхней части прямоугольника, либо в правом верхнем углу (обозначение элемента состоит из одного поля).

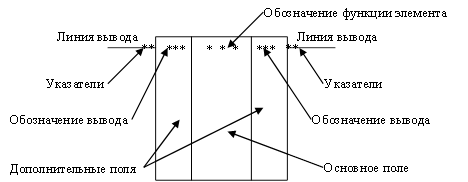

Рис. 1.8. Полная форма условного графического обозначения элемента
Условное обозначение допускается поворачивать против часовой стрелки на угол 90о или 45о Условные обозначения наиболее распространенных цифровых элементов будут приведены в последующих разделах. Обозначения входов синхронизации подробно рассмотрены в разделе триггеров.
Соединения между элементами изображают прямыми линями, изогнутыми под углом 90о с фиксированным шагом.
