Виды и комплектность технологических документов

1.1.1 Виды и комплектность технологических документов.

К графическим документам относятся карты эскизов, а все остальные документы - к текстовым.

1.1.1.1 Виды документов

Титульный лист (ТЛ) ГОСТ 3.1105-84 - первый лист комплекта документов.

Карта эскизов (КЭ) ГОСТ 3.1105-84- графический документ, предназначен для пояснения технологического процесса.

Технологическая инструкция (ТИ) ГОСТ 3.1105-84-предназначена для описания общих положений технологического процесса.

Ведомость технологических документов (ВТД) ГОСТ 3.1122-84 предназначена для указания полного состава документов в комплекте.

Маршрутная карта (МК) ГОСТ 3.1118-82 - предназначена для маршрутного описания технологического процесса.

Операционная карта (МК/ОК) ГОСТ 3.1118-82 - предназначена для операционного описания технологического процесса.

МК и МК/ОК являются обязательными документами. Любой комплект технологических документов (ТД) должен содержать МК или МК/ОК или оба вида документов. При отсутствии в комплекте документов маршрутной карты (или МК/ОК - ее заменяющей) данная документация не может иметь наименование «Технологический процесс».

Технологическая документация считается выполненной правильно, если она ПОЛНОСТЬЮ и ОДНОЗНАЧНО определяет технологический процесс.

1.1.1.2 Комплектность документов

Рекомендуемые материалы

Комплектность документов определяет предприятие-разработчик. Как правило, комплект документов на ремонт вагона или его части состоит из:

ТЛ - титульного листа;

ТИ - технологической инструкции;

ВТД - ведомости технологических документов;

МК - маршрутной карты;

МК/ОК - маршрутно-операционной (операционной) карты;

КЭ - карты эскизов;

Обязательны - ТЛ и МК

1.1.2 Правила разработки технологических процессов.

Технологический процесс (ТП) разрабатывается на основе типового. При отсутствии такового за основу принимаются технология, действующая на предприятиях.

1.1.2.1 Исходная информация:

Базовая - включает данные, содержащиеся в конструкторской документации на изделия, а также программу выпуска  этого изделия.

Руководящая - включает данные, содержащиеся в документах:

- правила ремонта и инструкции;

- стандарты на оборудование и оснастку;

- технологические документы на типовые, групповые и единичные ТП.

Справочная - включает данные, содержащиеся в документах:

- технологическая документация основного производства;

- описание прогрессивных методов ремонта и средств технологического оснащения;

- планировка производственных участков.

1.1.2.2 Порядок разработки ТП:

- сбор и анализ исходных данных;

- выбор типового ТП, если таковой отсутствует, то поиск аналогичного;

- составление технологического маршрута ремонтируемого изделия;

- разработка технологических операций;

- нормирование ТП;

- определение требований техники безопасности.

1.1.3 Система обозначения и кодирования ТД.

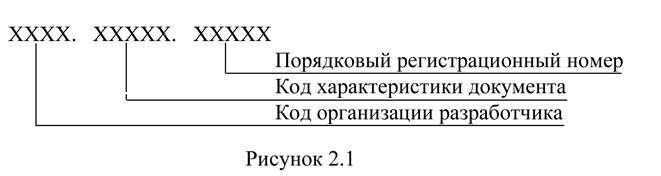

Структура обозначения технологического документа ГОСТ 3.1201-85

После кода организации-разработчика и кода характеристики документа  проставляют точки .

Код организации-разработчика присваивают по классификатору предприятий. Если код не присвоен, проставляют «0000» .

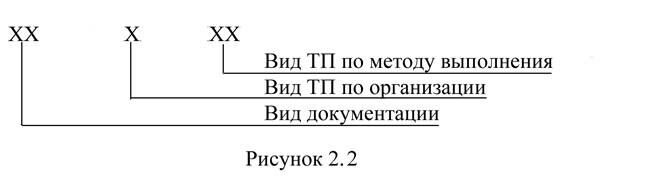

Код характеристики документа имеет следующую структуру:

Виды технологических процессов по методу выполнения:

00 - без указания;

01 - общего назначения;

02 - ремонт (восстановление);

03 - технологический контроль;

04 - механическая обработка;

73 - нанесение лакокрасочного покрытия (окраска);

88 - слесарные, слесарно-сборочные работы;

90 - сварка.

Виды технологических процессов по организации:

0 - без указания;

1 - единичный процесс (операция);

2 - типовой процесс (операция);

Виды документации:

01 - комплект технологических документов;

10 - маршрутная карта;

20 - карта эскизов;

25 - технологическая инструкция;

40 - ведомость документов;

60 - операционная карта.

Порядковый регистрационный номер присваивает предприятие-разработчик .

Примеры обозначения документов :

маршрутная карта ТП слесарных работ -  0000.10188.00001 ;

маршрутная карта типового ТП ремонта - 0000.10202.00001 ;

маршрутная карта ТП контроля -  0000.100003.00001 ;

карта эскизов ТП сварки - 0000.20090.00001 ;

операционная карта окраски - 0000.60073.00001 ;

технологическая инструкция - 0000.250000.00001 ;

комплект технологических документов - 0000.010000.00001 ;

ведомость документов - 0000.40000.00001.

1.1.3.1 Правила оформления титульного листа .

Титульный лист ( ТЛ ) применяют при оформлении :

- комплекта документов на ТП ;

- отдельных документов, если они имеют самостоятельное значение .

ТЛ - является первым листом комплекта документов .

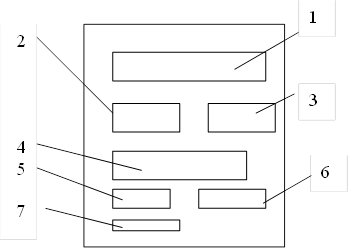

Информация размещается на титульном листе в виде семи полей .

1 – Министерство и предприятие разработчик

2 – Должность и подпись заказчика (если таковой есть)

3 - Должность и подпись лица, утвердившего документ

4 – Наименование комплекта документов

5 - Должности и подписи лиц, согласовавших документ

6 - Должности и подписи разработчиков

7 – Дата и № акта о внедрении комплекта документов в производство

Рисунок 2.3

1.1.3.2 Правила оформления технологической инструкции (ТИ).

Технологическая инструкция не является обязательным документом. Она содержит информацию, дополняющую основные документы (МК).

В ТИ могут содержаться описания:

- методов ремонта;

- условий проведения испытаний;

- требований к собранному изделию;

- правил транспортирования;

- правил эксплуатации средств технологического оснащения;

- требования безопасности; и т.д.

1.1.3.3 Правила оформления карты эскизов (КЭ ) .

КЭ содержат графическую информацию:

- изображения изделий, сборочных единиц и деталей;

- основные размеры, их предельные отклонения;

- обозначения шероховатости;

- дефекты;

- поясняющие надписи и т.д.

Допускается вместо КЭ применять соответствующие конструкторские документы.

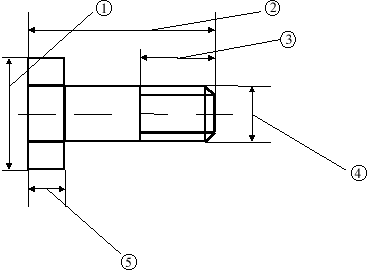

Все размеры нумеруются арабскими цифрами в кружочках . Нумерация идет по часовой стрелке .

Рисунок 2.4

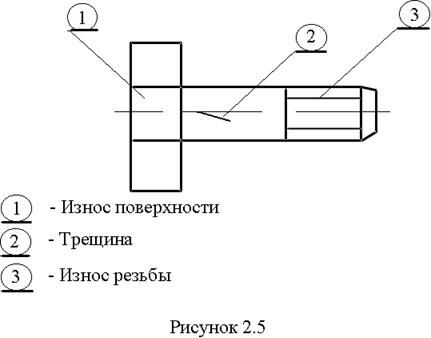

Виды дефектов нумеруют арабскими цифрами. Номер дефекта проставляют в окружности с полочкой-выноской и располагают по часовой стрелке . На свободной части помечают пояснения дефектов .

1.1.3.4 Правила оформления ведомости технологических документов (ВТД)

ВТД - содержит информацию обо всех документах , входящих в  комплект .

 По каждому документу приводится следующая информация :

- обозначение документа(ХХХХ, ХХХХХ, ХХХХХ . (0000 . 10003 .00001);

- условное обозначение документа (МК, МК/ОК , КЭ );

- номер листа по порядку в комплекте ;

- количество листов в документе ;

- краткое содержание технологического процесса (в примечаниях).

1.1.3.5 Правила оформления маршрутных карт (МК).

МК является основным обязательным документом, в котором последовательно описывается весь технологический процесс. Разработчик выбирает (по ГОСТ III8-82) форму МК - их несколько. Перспективными являются формы с вертикальным расположением поля подшивки - так как эффективнее используются при автоматизированном проектировании на ЭВМ.

1.1.4 Технологические документы, разрабатываемые на стадии проектирования предприятия

На стадии проектирования предприятия, в случае отсутствия рабочей технологической документации, допускается оформлять предлагаемую технологию в виде принципиальных схем технологических процессов. Кроме того, в технологической инструкции приводится, как правило, нижеследующая информация.

- Данные о производственной программе.

- Краткая характеристика и обоснование решений по технологии производства.

- Данные о трудоемкости (станкоемкости) работ, механизации и автоматизации технологических процессов.

- Состав и обоснование применяемого оборудования, в том числе импортного.

- Решения по применению малоотходных и безотходных технологических процессов и производств, повторному использованию тепла.

- Число рабочих мест и их оснащенность.

- Характеристика межцеховых и цеховых коммуникаций.

- Предложения по организации контроля качества продукции.

Вместе с этой лекцией читают "3.1 Начало разложения феодально-крепостнического строя".

- Решения по организации ремонтного хозяйства.

- Данные о количестве и составе вредных выбросов в атмосферу и сбросов в водные источники (по отдельным цехам, производствам, сооружениям).

- Технические решения по предотвращению (сокращению) выбросов и сбросов вредных веществ в окружающую среду; оценка возможности возникновения аварийных ситуаций и решения по их предотвращению.

- Вид, состав и объем отходов производства, подлежащих утилизации и захоронению.

- Топливно-энергетический и материальный балансы технологических процессов.

- Потребность в основных видах ресурсов для технологических нужд.
