Глава 2. Общие принципы организации и работы компьютеров

2.1. Что такое компьютер?

Существует два основных класса компьютеров:

• цифровые компьютеры, обрабатывающие данные в виде двоичных кодов;
• аналоговые компьютеры, обрабатывающие непрерывно меняющиеся физические величины (электрическое напряжение, время и т.д.), которые являются аналогами вычисляемых величин.

Поскольку в настоящее время подавляющее большинство компьютеров являются цифровыми, далее будем рассматривать только этот класс компьютеров и слово "компьютер" употреблять в значении "цифровой компьютер".

Любая компьютерная программа представляет собой последовательность отдельных команд.

Например, у команды "сложить два числа" операндами являются слагаемые, а результатом — их сумма. А у команды "стоп" операндов нет, а результатом является прекращение работы программы.

Рекомендуемые материалы

Результат команды вырабатывается по точно определенным для данной команды правилам, заложенным в конструкцию компьютера.

Компьютеры работают с очень высокой скоростью, составляющей миллионы — сотни миллионов операций в секунду.

2.2. Как устроен компьютер?

Разнообразие современных компьютеров очень велико. Но их структуры основаны на общих логических принципах, позволяющих выделить в любом компьютере следующие главные устройства:

• память (запоминающее устройство, ЗУ), состоящую из перенумерованных ячеек;
• процессор, включающий в себя устройство управления (УУ) и арифметико-логическое устройство (АЛУ);
• устройство ввода;
• устройство вывода.

Эти устройства соединены каналами связи, по которым передается информация.

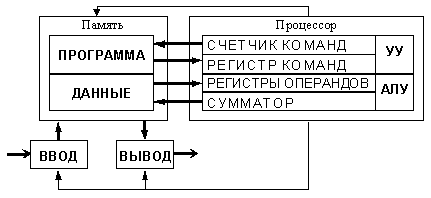

Основные устройства компьютера и связи между ними представлены на схеме (рис. 2.1). Жирными стрелками показаны пути и направления движения информации, а простыми стрелками — пути и направления передачи управляющих сигналов.

Рис. 2.1. Общая схема компьютера

Функции памяти:

• приём информации из других устройств;
• запоминание информации;
• выдача информации по запросу в другие устройства машины.

Функции процессора:

• обработка данных по заданной программе путем выполнения арифметических и логических операций;
• программное управление работой устройств компьютера.

Обычно эти два устройства выделяются чисто условно, конструктивно они не разделены.

В составе процессора имеется ряд специализированных дополнительных ячеек памяти, называемых регистрами.

Основным элементом регистра является электронная схема, называемая триггером, которая способна хранить одну двоичную цифру (разряд двоичного кода). Логическая схема триггера описана в разделе 5.7.

Существует несколько типов регистров, отличающихся видом выполняемых операций. Некоторые важные регистры имеют свои названия, например:

• сумматор — регистр АЛУ, участвующий в выполнении каждой операции;
• счетчик команд — регистр УУ, содержимое которого соответствует адресу очередной выполняемой команды; служит для автоматической выборки программы из последовательных ячеек памяти;
• регистр команд — регистр УУ для хранения кода команды на период времени, необходимый для ее выполнения. Часть его разрядов используется для хранения кода операции, остальные — для хранения кодов адресов операндов.

2.3. На каких принципах построены компьютеры?

В основу построения подавляющего большинства компьютеров положены следующие общие принципы, сформулированные в 1945 г. американским ученым Джоном фон Нейманом.

Рис. 2.2. Джон фон Нейман, 1945 г.

1. Принцип программного управления. Из него следует, что программа состоит из набора команд, которые выполняются процессором автоматически друг за другом в определенной последовательности.

Выборка программы из памяти осуществляется с помощью счетчика команд. Этот регистр процессора последовательно увеличивает хранимый в нем адрес очередной команды на длину команды.

А так как команды программы расположены в памяти друг за другом, то тем самым организуется выборка цепочки команд из последовательно расположенных ячеек памяти.

Если же нужно после выполнения команды перейти не к следующей, а к какой-то другой, используются команды условного или безусловного переходов, которые заносят в счетчик команд номер ячейки памяти, содержащей следующую команду. Выборка команд из памяти прекращается после достижения и выполнения команды “стоп”.

Таким образом, процессор исполняет программу автоматически, без вмешательства человека.

2. Принцип однородности памяти. Программы и данные хранятся в одной и той же памяти. Поэтому компьютер не различает, что хранится в данной ячейке памяти — число, текст или команда. Над командами можно выполнять такие же действия, как и над данными. Это открывает целый ряд возможностей. Например, программа в процессе своего выполнения также может подвергаться переработке, что позволяет задавать в самой программе правила получения некоторых ее частей (так в программе организуется выполнение циклов и подпрограмм). Более того, команды одной программы могут быть получены как результаты исполнения другой программы. На этом принципе основаны методы трансляции — перевода текста программы с языка программирования высокого уровня на язык конкретной машины.

3. Принцип адресности. Структурно основная память состоит из перенумерованных ячеек; процессору в произвольный момент времени доступна любая ячейка. Отсюда следует возможность давать имена областям памяти, так, чтобы к запомненным в них значениям можно было впоследствии обращаться или менять их в процессе выполнения программ с использованием присвоенных имен.

Компьютеры, построенные на этих принципах, относятся к типу фон-неймановских. Но существуют компьютеры, принципиально отличающиеся от фон-неймановских. Для них, например, может не выполняться принцип программного управления, т.е. они могут работать без “счетчика команд”, указывающего текущую выполняемую команду программы. Для обращения к какой-либо переменной, хранящейся в памяти, этим компьютерам не обязательно давать ей имя. Такие компьютеры называются не-фон-неймановскими.

2.4. Что такое команда?

В общем случае, команда содержит следующую информацию:

• код выполняемой операции;
• указания по определению операндов (или их адресов);
• указания по размещению получаемого результата.

В зависимости от количества операндов, команды бывают:

• одноадресные;
• двухадресные;
• трехадресные;
• переменноадресные.

Команды хранятся в ячейках памяти в двоичном коде.

В современных компьютерах длина команд переменная (обычно от двух до четырех байтов), а способы указания адресов переменных весьма разнообразные. В адресной части команды может быть указан, например:

• сам операнд (число или символ);
• адрес операнда (номер байта, начиная с которого расположен операнд);
• адрес адреса операнда (номер байта, начиная с которого расположен адрес операнда), и др.

Рассмотрим несколько возможных вариантов команды сложения (англ. add — сложение), при этом вместо цифровых кодов и адресов будем пользоваться условными обозначениями:

• одноадресная команда add x (содержимое ячейки x сложить с содержимым сумматора, а результат оставить в сумматоре)

• двухадресная команда add x, y (сложить содержимое ячеек x и y, а результат поместить в ячейку y)

• трехадресная команда add x, y, z (содержимое ячейки x сложить с содержимым ячейки y, сумму поместить в ячейку z)

2.5. Как выполняется команда?

Выполнение команды можно проследить по схеме:

Общая схема компьютера

Как пpавило, этот процесс разбивается на следующие этапы:

• из ячейки памяти, адрес которой хранится в счетчике команд, выбирается очередная команда; содержимое счетчика команд при этом увеличивается на длину команды;
• выбранная команда передается в устройство управления на регистр команд;
• устройство управления расшифровывает адресное поле команды;
• по сигналам УУ операнды считываются из памяти и записываются в АЛУ на специальные регистры операндов;
• УУ расшифровывает код операции и выдает в АЛУ сигнал выполнить соответствующую операцию над данными;
• результат операции либо остается в процессоре, либо отправляется в память, если в команде был указан адрес результата;
• все предыдущие этапы повторяются до достижения команды “стоп”.
