Глава 3
Виртуальные машины VMware Workstation
До тех пор пока корпорация Microsoft не обратила свой взор на рынок виртуальных машин, компания VMware была на этом рынке безоговорочным лидером. Однако и теперь еще рано говорить о том, что пакет Virtual PC 2004 “отодвинул” продукты от VMware на вторые роли. Они остаются весьма популярными среди пользователей по трем основным причинам: благодаря действительно удачным технологическим решениям, благодаря постоянному совершенствованию поддерживаемых продуктов и, самое главное, — благодаря поддержке самых разнообразных видов и версий операционных систем, причем как в качестве хостовых, так и в качестве гостевых.
Общая характеристика
В настоящее время семейство продуктов от VMware, предназначенных для создания виртуальных машин и управления ими, насчитывает несколько представителей:
n VMware Workstation — приложение для “настольных” систем, обеспечивающее создание “обычных” виртуальных машин и управления ими. Потенциальные пользователи этого продукта — разработчики и тестеры программного обеспечения, преподаватели и другие IT-специалисты.
n VMware ACE — приложение для “настольных” систем, обеспечивающее создание защищенных виртуальных машин (ACE означает Assured Computing Environment — защищенная вычислительная среда). Каждая ВМ, созданная с помощью VMware ACE, снабжается индивидуальными средствами администрирования и защиты от несанкционированного доступа. Основной контингент пользователей — сотрудники предприятий, для каждого из которых требуется создать собственную защищенную среду на общем для всех физическом компьютере.
Рекомендуемые материалы
n VMware GSX Server — серверное приложение уровня предприятия, предназначенное для создания виртуальной инфраструктуры предприятия, тестирования распределенных приложений и т. п.
n VMware ESX Server — серверное решение, предназначенное для создания инфраструктуры виртуальных хранилищ данных.
Как и во второй главе книги, нас в первую очередь будет интересовать инструмент для создания “настольных” виртуальных машин, а именно — VMware Workstation. В книге представлена последняя на сегодняшний день коммерческая версия продукта — VMware Workstation 5.0. В то же время, на веб-сайте компании VMware можно получить для ознакомления бета-версию пакета VMware Workstation 5.5.
Особенности работы VMware Workstation
Каждая виртуальная машина, созданная с помощью VMware Workstation, представляет собой автономный компьютер с собственными аппаратными ресурсами, часть которых эмулируется программно, а часть “заимствуется” у хост-компьютера.
Параметры виртуального компьютера сохраняются в специальном конфигурационном VMX-файле (в текстовом формате). Этот файл (как и другие файлы, определяющие работу ВМ), при необходимости может быть перенесен на другой хост-компьютер с целью воспроизведения параметров виртуальной машины. Однако в составе VMware отсутствуют штатные средства подключения к консоли таких “чужих” ВМ. Для обхода этого ограничения можно использовать некоторые ухищрения, о которых рассказано в разделе “Создание и настройка виртуальной машины”.
В отличие от Virtual PC, имя конфигурационного файла, созданного VMware, не совпадает с именем ВМ, а определяется типом гостевой ОС, указанным на этапе создания ВМ. Например, конфигурационные файлы всех ВМ с гостевой ОС Windows 98 называются win98.vmx. То же самое относится к именам файлов виртуальных жестких дисков: для Windows 98 они все называются Windows 98.vmdk. По указанной причине (а также по некоторым другим соображениям) файлы каждой ВМ должны обязательно размещаться в отдельной папке.
Перечень ОС, которые могут быть установлены на виртуальные машины VMware в качестве гостевых, весьма обширен:
n из семейства Windows: Windows 3.1х, Windows 95, Windows 98, Windows Me, Windows NT, Windows 2000, Windows XP, а также MS-DOS 6.22;
n из семейства Linux: Mandrake Linux (версии с 8.0 по 9.2 включительно), Red Hat Linux (версии с 7.0 по 9.0 включительно), Red Hat Enterprise Linux (версии 2.1 и 3.0), Red Hat Linux Advanced Server 2.1, SuSE Linux (версии с 7.3 по 9.0 включительно), SuSE Linux Enterprise Server (7 и 8), Turbolinux 7, Turbolinux Workstation 8, Turbolinux Enterprise Server 8;
n из семейства Novell NetWare: NetWare Server (версии 4.2, 5.1, 6.0, 6.5);
n ОС FreeBSD (версии 4.0, 4.1, 4.2, 4.3, 4.4, 4.5, 4.6.2, 4.8 и 5.0).
В силу такой “разносторонности” пакета VMware его разработчикам не удалось оптимизировать стандартную конфигурацию ВМ для всех гостевых ОС. Поэтому для большинства из них после установки приходится выполнять дополнительную настройку ВМ (в частности, устанавливать вручную наиболее подходящие версии драйверов некоторых устройств). К счастью, в состав дистрибутива VMware Workstation входит файл справки install.chm, содержащий подробные сведения об особенностях установки всех перечисленных гостевых ОС.
Несколько забегая вперед, отметим, что указанный справочник можно открыть непосредственно из окна консоли VMware, выбрав в меню Help (Справка) команду Guest Operating System Install Guide (Руководство по установке гостевых операционных систем).
В качестве хостовой ОС могут использоваться следующие операционные системы:
n из семейства Windows: Windows 2000 Professional, Windows 2000 Server Service Pack 3 или 4, Windows 2000 Advanced Server, Windows XP (редакции Home или Professional), Windows Server 2003 (редакции Web Edition, Standard Edition, Enterprise Edition);
n из семейства Linux: Mandrake Linux (версии 8.2 и 9.0), Red Hat Linux (практически все версии из числа поддерживаемых в качестве гостевых ОС) и SuSE Linux (версии с 7.3 по 9.1 включительно); более подробную информацию о поддерживаемых версиях ядра Linux можно получить на сайте компании VMware.
В виртуальной машине обычным образом используются такие устройства, подключаемые к реальному компьютеру, как принтеры, модемы и внешние накопители (включая устройства чтения и записи CD/DVD). Полностью поддерживаются устройства, подключаемые к USB-порту: вы можете задействовать два порта USB 1.1 на каждую ВМ, если данный интерфейс поддерживается хостовой и гостевой ОС. Поддерживаются и устройства с интерфейсом SCSI (в том числе сканеры и стримеры). Правда, в качестве “посредника” между физическими устройствами такого типа, подключенными к хост-компьютеру, и ВМ требуется специальный драйвер (SCSI Generic driver), который дополнительно устанавливается на гостевую ОС.
VMware, как и Virtual PC 2004, позволяет выделять на каждую ВМ до 3,6 Гбайт оперативной памяти (при ограничении емкости реальной ОП хост-компьютера значением 4 Гбайт).
Работа с виртуальными дисками
Возможности VMware по работе с виртуальными жесткими дисками по “численным показателям” превышают возможности Virtual PC 2004. В частности, вы можете подключить к каждой ВМ до четырех виртуальных жестких дисков с интерфейсом IDE и до семи дисков с интерфейсом SCSI.
В VMware доступны два режима выделения пространства физического диска под файлы виртуальных дисков, аналогичные использованию дисков фиксированного размера и динамических дисков в Virtual PC.
При подключении к ВМ устройств CD/DVD через интерфейс IDE или SCSI доступное число виртуальных жестких дисков соответственно уменьшается. То есть, например, при включении в конфигурацию ВМ одного IDE-устройства CD/ DVD вы сможете подключить к ВМ не более трех виртуальных жестких дисков с интерфейсом IDE.
Первый из этих режимов предполагает, что все запрошенное пространство выделяется сразу при создании виртуального диска (в дальнейшем мы для краткости будем называть такие диски фиксированными).
При использовании второго режима размер файла виртуального диска увеличивается постепенно, по мере записи на диск новых данных и установки программ. Диски, созданные по такому методу, мы будем называть динамическими.
Необходимо отметить, что в действительности информация о каждом виртуальном диске в VMware хранится не в одном файле, а как минимум в двух. Первый из этих файлов является не хранилищем данных, а дескриптором, и, как показано на рис. 3.1, содержит сведения о диске (размер диска, его геометрия и т. д.) и ссылки на файлы данных (на рисунке выделена ссылка на файл данных).

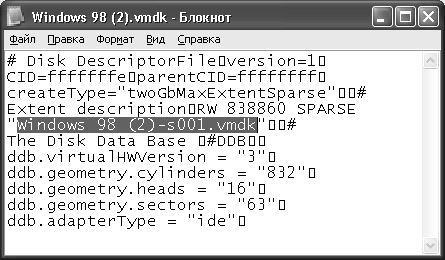

Рис. 3.1. Содержимое файла-дескриптора виртуального диска
Файлов данных может быть либо один, либо несколько. Это связано с тем, что VMware умеет создавать как бы “многотомные” диски. Размер каждого тома в таком случае не будет превышать 2 Гбайт. Причина состоит в том, что не все файловые системы способны работать с файлами большего размера (например, FAT16 — не может). Когда размер виртуального диска превышает предел в 2 Гбайт, VMware автоматически создает новый том. Нужно ли разделять диск на тома, решает пользователь. В имени каждого файла данных обязательно присутствует суффикс типа -s001, -s002 и т. д. Например, первый файл данных для виртуального диска с гостевой ОС Windows 98 называется Windows 98 -s001.vmdk.
В качестве жесткого диска к ВМ можно подключить физический жесткий диск хост-компьютера или один из разделов этого диска (подобная возможность, основанная на применении связанного диска, имеется и в Virtual PC). В VMware такой присоединенный к ВМ физический диск называется Raw Disk (в данном случае этот термин можно перевести как “необработанный диск”). Эффект от применения raw-дисков имеется в тех случаях, когда на физическом диске создано несколько системных разделов с разными ОС (то есть когда хост-компьютер сконфигурирован под мультизагрузку). Raw-диск позволяет запустить одну из “реальных” альтернативных операционных систем из-под другой реальной ОС, используя файл загрузки boot.ini.
VMware Workstation поддерживает загрузку только с такого raw-диска, который подключен к ВМ через интерфейс IDE. Загрузка гостевой ОС с диска, имеющего интерфейс SCSI, невозможна. Кроме того, в качестве raw-диска нельзя использовать разделы, на которых установлена ОС Windows Server 2003 или Windows XP. Не поддерживается также использование в качестве raw-дисков динамических томов (dynamic volume), применяемых в ОС Windows 2000, Windows XP Professional и Windows Server 2003 для программной реализации технологии RAID.
В VMware реализован механизм отката (восстановления некоторого предыдущего состояния ВМ и ее дисков), отличающийся от используемого в Virtual PC. Этот механизм основан на создании так называемых снимков состояния (snapshot) виртуальной машины. Такой снимок может быть создан в любой момент в ходе работы с VMware. Затем вы можете вернуться к зафиксированному состоянию. Все изменения, сделанные за прошедший период, будут отменены. При желании вы можете исключить любой из виртуальных дисков из “группового снимка”. Подробнее о работе со снимками рассказано в разделе “Работа с виртуальной машиной”.
Подробнее процедура конфигурирования виртуальных дисков различных типов рассмотрена в разделе “Создание и настройка виртуальной машины”.
Установка и настройка VMware Workstation
Установка VMware Workstation требует от пользователя несколько более вдумчивого и внимательного отношения, нежели установка Virtual PC. Объясняется это тем, что на завершающем этапе установки VMware выполняется настройка некоторых базовых параметров будущих виртуальных машин.
Системные требования
Минимальные требования, которым должны отвечать технические характеристики хост-компьютера, предназначенного для установки VMware, зависят от номенклатуры гостевых ОС для виртуальных машин.
Для работы же собственно VMware Workstation необходимы следующие вычислительные ресурсы:
n процессор с архитектурой х86 и тактовой частотой не менее 500 МГц:
q Intel: Celeron, Pentium II, Pentium III, Pentium 4, Pentium M (включая компьютеры с технологией Centrino mobile), Xeon (включая модель Prestonia);
q AMD: Athlon, Athlon MP, Athlon XP, Duron, Opteron;
q поддерживаются также мультипроцессорные системы и (в качестве эксперимента) AMD64 Opteron, Athlon 64 или Intel IA-32e CPU;
n минимально необходимая емкость оперативной памяти — 128 Мбайт (желательно 256), без учета потребности хостовой и гостевых ОС, а также активных приложений этих ОС;
n объем свободного пространства на жестком диске зависит от используемой хостовой ОС: для ОС семейства Windows — 100 Мбайт, для ОС семейства Linux — около 20 Мбайт; дополнительно необходимо около 1 Гбайт на каждую гостевую ОС и ее приложения;
n видеоадаптер Super VGA с глубиной цвета не менее 8 бит (рекомендуется 16);
n из физических накопителей поддерживается работа с жесткими дисками IDE и SCSI, а также с устройствами CD-ROM/RW и DVD-ROM/RW (как в режиме чтения, так и в режиме записи).
Если вы планируете запускать одновременно несколько ВМ с различными ОС, то их требования к емкости ОП должны, разумеется, суммироваться.
Процедура установки VMware Workstation
Размер дистрибутива VMware Workstation 5.0 составляет около 60 Мбайт.
Процедуру установки можно начать одним из двух способов:
n запустив “вручную” файл Setup.exe;
n указав этот файл в качестве установочного в окне Установка и удаление программ.
В обоих случаях запустится мастер, использующий в своей работе программу установки Windows Installer.
На веб-сайте Microsoft можно получить бесплатную 30-дневную оценочную версию VMware Workstation. Веб-версия дистрибутива представляет собой единственный exe-файл (VMware-workstation-номер версии.exe). Для полнофункциональной работы оценочной версии VMware Workstation необходимо получить на веб-сайте разработчика соответствующий регистрационный ключ.
После того как вы примете лицензионное соглашение, потребуется определить, нужны ли вам ярлыки для запуска VMware с рабочего стола, из панели задач и из меню Пуск. На следующем шаге можно выбрать каталог установки VMware Workstation (по умолчанию программа устанавливается на системный диск в папку Program Files).
Выбрав каталог установки, щелкните на кнопке Next (Далее).
После этого программа установки выполнит сканирование параметров хостовой ОС и некоторые из них могут ей не очень понравиться. Например, если на хост-компьютере разрешена функция автозапуска (AutoRun) для дисков CD/DVD, то на экране появится предупреждение, что она может привести к непредсказуемым эффектам при взаимодействии хостовой ОС с виртуальной машиной (рис. 3.2). А потому лучше разрешить программе установки эту функцию отключить (оставив в исходном положении флажок Yes disable autorun).
Определившись с функцией автозапуска, щелкните на кнопке Install (Установить).

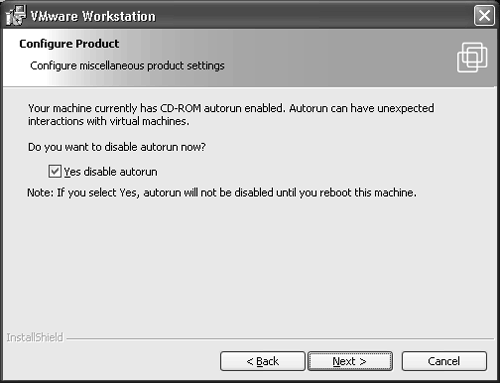

Рис. 3.2. Мастер установки VMware Workstation предлагает отключить функцию автозапуска CD/DVD
В процессе установки VMware Workstation на хостовую ОС выполняется также установка вспомогательных драйверов (необходимых, в частности, для работы с устройствами USB и SCSI). Если вы устанавливаете VMware Workstation в среде Windows XP SP1/2, то некоторые из таких драйверов могут оказаться непроверенными на совместимость с Windows XP, о чем программа установки не преминет вас предупредить (рис. 3.3).

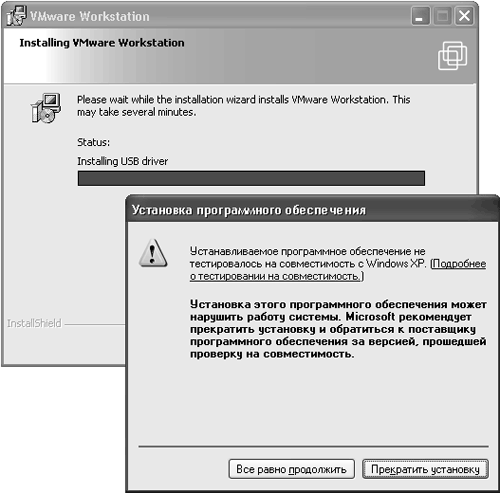

Рис. 3.3. Некоторые из устанавливаемых драйверов могут оказаться непроверенными на совместимость с Windows XP
Поскольку программные продукты от VMware работают весьма корректно, можете смело продолжить установку.
Перед завершением своей работы мастер предложит вам ввести регистрационные сведения (имя пользователя, название организации, серийный номер продукта).
Процедура установки заканчивается созданием в меню Пуск соответствующей программной группы, в которую входят два ярлыка (рис. 3.4):
n Manage Virtual Networks (Управление виртуальной сетью) — ярлык для запуска панели конфигурирования базовых параметров виртуальных сетей, создаваемых VMware (эта панель рассмотрена в разделе “Сетевые возможности виртуальных машин VMware Workstation”);
n VMware Workstation — ярлык для запуска панели управления VMware Workstation (аналога консоли ВМ, используемой в Virtual PC).
Рис. 3.4. Программная группа для запуска компонентов VMware Workstation
Чтобы повысить эффективность и удобство работы с VMware, рекомендуется после создания ВМ и установки на нее гостевой ОС установить пакет дополнительных инструментов VMware Tools. Установка набора расширений производится для каждой из виртуальных машин индивидуально, поэтому описание данного шага приведено в разделе “Создание и настройка виртуальной машины”.
Как было сказано выше, программа установки VMware использует службу Windows Installer. Благодаря этому вы можете в случае повреждения или удаления программных файлов VMware восстановить работоспособность приложения без его переустановки. Для этого необходимо проделать следующее.

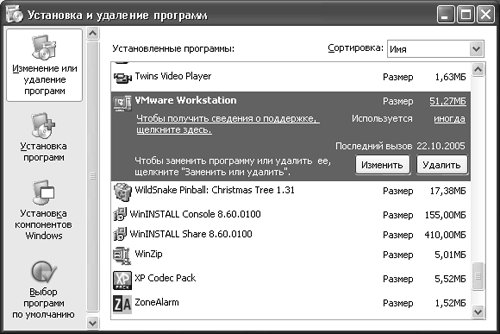

Рис. 3.5. Программа VMware в окне Установка и удаление программ
Люди также интересуются этой лекцией: 3 - Конструкция корпуса.
1.Запустите компонент Установка и удаление программ, выберите в списке приложений соответствующий пункт и щелкните на кнопке Изменить (рис. 3.5).
2.Убедитесь, что в открывшемся окне установлен переключатель Repair (восстановить), и щелкните на кнопке Next (рис. 3.6).
3.В следующем окне мастера установки щелкните на кнопке Install.

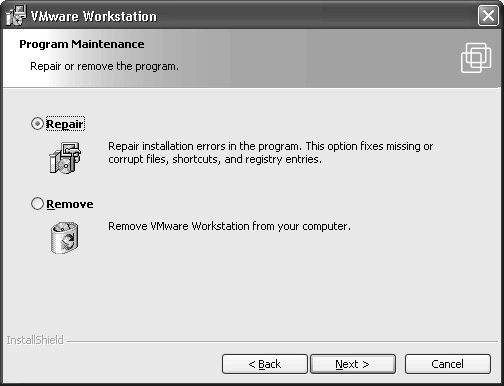

Рис. 3.6. Первый шаг в деле восстановления VMware
Для удаления VMware Workstation с хост-компьютера необходимо запустить компонент Установка и удаление программ, выбрать в списке приложений соответствующий пункт и щелкнуть на кнопке Удалить.
