Сетевые технологии локальных сетей

В локальных сетях, как правило, используется разделяемая среда передачи данных (моноканал) и основная роль отводится протоколами физического и канального уровней, так как эти уровни в наибольшей степени отражают специфику локальных сетей.

Сетевая технология – это согласованный набор стандартных протоколов и реализующих их программно-аппаратных средств, достаточный для построения вычислительной сети. Сетевые технологии называют базовыми технологиями или сетевыми архитектурами.

Сетевая архитектура определяет топологию и метод доступа к среде передачи данных, кабельную систему или среду передачи данных, формат сетевых кадров тип кодирования сигналов, скорость передачи. В современных вычислительных сетях широкое распространение получили такие технологии или сетевые архитектуры, как: Ethernet, Token-Ring, ArcNet, FDDI.

Сетевые технологии IEEE802.3/Ethernet

В настоящее время эта архитектура наиболее популярна в мире. Популярность обеспечивается простыми, надежными и недорогими технологиями. В классической сети Ethernet применяется стандартный коаксиальный кабель двух видов (толстый и тонкий).

Однако все большее распространение получила версия Ethernet, использующая в качестве среды передачи витые пары, так как монтаж и обслуживание их гораздо проще. В сетях Ethernet применяются топологии типа “шина” и типа “пассивная звезда”, а метод доступа CSMA/CD.

Стандарт IEEE802.3 в зависимости от типа среды передачи данных имеет модификации:

  10BASE5 (толстый коаксиальный кабель) - обеспечивает скорость передачи данных 10 Мбит/с и длину сегмента до 500м;

  10BASE2 (тонкий коаксиальный кабель) - обеспечивает скорость передачи данных 10 Мбит/с и длину сегмента до 200м;;

  10BASE-T (неэкранированная витая пара) - позволяет создавать сеть по звездной топологии. Расстояние от концентратора до конечного узла до 100м. Общее количество узлов не должно превышать 1024;

  10BASE-F (оптоволоконный кабель) - позволяет создавать сеть по звездной топологии. Расстояние от концентратора до конечного узла до 2000м.
В развитие технологии Ethernet созданы высокоскоростные варианты: IEEE802.3u/Fast Ethernet и IEEE802.3z/Gigabit Ethernet. Основная топология, которая используется в сетях Fast Ethernet и Gigabit Ethernet, пассивная звезда.

Сетевая технология Fast Ethernet обеспечивает скорость передачи 100 Мбит/с и имеет три модификации:

  100BASE-T4 - используется неэкранированная витая пара (счетверенная витая пара). Расстояние от концентратора до конечного узла до 100м;

Рекомендуемые материалы

  100BASE-TX - используются две витые пары (неэкранированная и экранированная). Расстояние от концентратора до конечного узла до 100м;

  100BASE-FX - используется оптоволоконный кабель (два волокна в кабеле). Расстояние от концентратора до конечного узла до 2000м; .

Gigabit Ethernet – обеспечивает скорость передачи 1000 Мбит/с. Существуют следующие модификации стандарта:

  1000BASE-SX – применяется оптоволоконный кабель с длиной волны светового сигнала 850 нм.

  1000BASE-LX – используется оптоволоконный кабель с длиной волны светового сигнала 1300 нм.

  1000BASE-CX – используется экранированная витая пара.

  1000BASE-T – применяется счетверенная неэкранированная витая пара.
Сети Fast Ethernet и Gigabit Ethernet совместимы с сетями, выполненными по стандарту Ethernet, поэтому легко и просто соединять сегменты Ethernet, Fast Ethernet и Gigabit Ethernet в единую вычислительную сеть.

Единственным недостатком данной сети является отсутствие гарантии времени доступа к среде (и механизмов, обеспечивающих приоритетное обслуживание), что делает сеть малоперспективной для решения технологических задач реального времени. Определенные проблемы иногда создает ограничение на максимальное поле данных, равное ~1500 байт.

Для разного быстродействия Ethernet используются разные схемы кодирования, но алгоритм доступа и формат кадра остается неизменным, что гарантирует программную совместимость.

Кадр Ethernet имеет формат, показанный на рис..

eth_format

Формат кадра сетей Ethernet (цифры в верхней части рисунка показывают размер поля в байтах)

Поле преамбула содержит 7 байт 0хАА и служит для стабилизации и синхронизации среды (чередующиеся сигналы CD1 и CD0 при завершающем CD0), далее следует поле SFD (start frame delimiter = 0xab), которое предназначено для выявления начала кадра. Поле EFD (end frame delimiter) задает конец кадра. Поле контрольной суммы (CRC - cyclic redundancy check), также как и преамбула, SFD и EFD, формируются и контролируются на аппаратном уровне. В некоторых модификациях протокола поле efd не используется. Пользователю доступны поля, начиная с адреса получателя и кончая полем информация, включительно. После crc следует межпакетная пауза (IPG - interpacket gap - межпакетный интервал) длиной 9,6 мксек или более. Максимальный размер кадра равен 1518 байт (сюда не включены поля преамбулы, SFD и EFD). Интерфейс просматривает все пакеты, следующие по кабельному сегменту, к которому он подключен, ведь определить, корректен ли принятый пакет и кому он адресован, можно лишь приняв его целиком. Корректность пакета по CRC, по длине и кратности целому числу байт производится после проверки адреса места назначения.

При подключении ЭВМ к сети непосредственно с помощью переключателя ограничение на минимальную длину кадра теоретически снимается. Но работа с более короткими кадрами в этом случае станет возможной лишь при замене сетевого интерфейса на нестандартный (причем, как у отправителя, так и получателя)!

Если в поле кадра протокол/тип записан код менее 1500, то это поле характеризует длину кадра. В противном случае - это код протокола, пакет которого инкапсулирован в кадр Ethernet.

Доступ к каналу Ethernet базируется на алгоритме CSMA/CD (carrier sense multiple access with collision detection). В Ethernet любая станция, подключенная к сети, может попытаться начать передачу пакета (кадра), если кабельный сегмент, к которому она подключена, свободен. Свободен ли сегмент, интерфейс определяет по отсутствию "несущей" в течение 9,6 мксек. Так как первый бит пакета достигает остальных станций сети не одновременно, может случиться, что попытку передачи совершат две или более станций, тем более что задержки в повторителях и кабелях могут достигать достаточно больших величин. Такие совпадения попыток называются столкновениями. Столкновение (коллизия) распознается по наличию в канале сигнала, уровень которого соответствует работе двух или более трансиверов одновременно. При обнаружении столкновения станция прерывает передачу. Возобновление попытки может быть произведено после выдержки (кратной 51,2 мксек, но не превосходящей 52 мсек), значения которой является псевдослучайной величиной и вычисляется каждой станцией независимо (t= RAND(0,2min(n,10)), где n - содержимое счетчика попыток, а число 10 - backofflimit).

Обычно после столкновения время разбивается на ряд дискретных доменов с длиной равной удвоенному времени распространения пакета в сегменте (RTT). Для максимально возможного RTT это время равно 512 бит-тактам. После первого столкновения каждая станция ждет 0 или 2 временного домена, прежде чем совершить еще одну попытку. После второго столкновения каждая из станций может выждать 0, 1, 2 или 3 временного домена и т.д.. После n-ого столкновения случайное число лежит в пределах 0 - (2n - 1). После 10 столкновений максимальное значение случайной выдержки перестает расти и остается на уровне 1023.

Таким образом, чем длиннее кабельный сегмент, тем больше среднее время доступа.

После выдержки станция увеличивает на единицу счетчик попыток и начинает очередную передачу. Предельное число попыток по умолчанию равно 16, если число попыток исчерпано, связь прерывается и выдается соответствующее сообщение. Передаваемый длинный кадр способствует "синхронизации" начала передачи пакетов несколькими станциями. Ведь за время передачи с заметной вероятностью может возникнуть необходимость передачи у двух и более станций. В момент, когда они обнаружат завершение пакета, будут включены таймеры IPG. К счастью информация о завершении передачи пакета доходит до станций сегмента не одновременно. Но задержки, с которыми это связано, являются также причиной того, что факт начала передачи нового пакета одной из станций не становится известным немедленно. При вовлечении в столкновение нескольких станций они могут уведомить остальные станции об этом, послав сигнал "затора" (jam - не менее 32 бит). Содержимое этих 32 бит не регламентируется. Такая схема делает менее вероятным повторное столкновение. Источником большого числа столкновений (помимо информационной перегрузки) может служить запредельная суммарная длина логического кабельного сегмента, слишком большое число повторителей, обрыв кабеля, отсутствие терминатора (50-омного согласователя кабеля) или неисправность одного из интерфейсов. Но сами по себе столкновения не являются чем-то негативным - это механизм, регулирующий доступ к сетевой среде.

В Ethernet при наличии синхронизации возможны следующие алгоритмы:

А.

  1. Если канал свободен, терминал передает пакет с вероятностью 1.
  2. Если канал занят, терминал ждет его освобождения, после чего производится передача.

Б.

  1. Если канал свободен, терминал передает пакет.
  2. Если канал занят, терминал определяет время следующей попытки передачи. Время этой задержки может задаваться некоторым статистическим распределением.

В.

  1. Если канал свободен, терминал с вероятностью р передает пакет, а с вероятностью 1-р он откладывает передачу на t секунд (например, на следующий временной домен).
  2. При повторении попытки при свободном канале алгоритм не изменяется.
  3. Если канал занят, терминал ждет пока канал не освободится, после чего действует снова согласно алгоритму пункта 1.

Алгоритм А на первый взгляд представляется привлекательным, но в нем заложена возможность столкновений с вероятностью 100%. Алгоритмы Б и В более устойчивы в отношении этой проблемы.

Эффективность алгоритма CSMA зависит от того, как быстро передающая сторона узнает о факте столкновения и прерывает передачу, ведь продолжение бессмысленно - данные уже повреждены. Это время зависит от длины сетевого сегмента и задержек в оборудовании сегмента. Удвоенное значение задержки определяет минимальную длину пакета, передаваемого в такой сети. Если пакет короче, он может быть передан так, что передающая сторона не узнает о его повреждении в результате столкновения. Для современных локальных сетей Ethernet, построенных на переключателях и полнодуплексных соединениях, эта проблема неактуальна

С целью пояснения этого утверждения рассмотрим случай, когда одна из станций (1) передает пакет самой удаленной ЭВМ (2) в данном сетевом сегменте. Время распространения сигнала до этой машины пусть равно Т. Предположим также, что машина (2) попытается начать передачу как раз в момент прихода пакета от станции (1). В этом случае станция (1) узнает о столкновение лишь спустя время 2Т после начала передачи (время распространения сигнала от (1) до (2) плюс время распространения сигнала столкновения от (2) к (1)). Следует учитывать, что регистрация столкновения это аналоговый процесс и передающая станция должна “прослушивать” сигнал в кабеле в процессе передачи, сравнивая результат чтения с тем, что она передает. Важно, чтобы схема кодирования сигнала допускала детектирование столкновение. Например, сумма двух сигналов с уровнем 0 этого сделать не позволит. Можно подумать, что передача короткого пакета с искажением из-за столкновения не такая уж большая беда, проблему может решить контроль доставки и повторная передача.

Следует только учесть, что повторная передача в случае зарегистрированного интерфейсом столкновения осуществляется самим интерфейсом, а повторная передача в случае контроля доставки по отклику выполняется прикладным процессом, требуя ресурсов центрального процессора рабочей станции.

Время двойного оборота и распознавание коллизий

Четкое распознавание коллизий всеми станциями сети является необходимым условием корректной работы сети Ethernet. Если какая-либо передающая станция не распознает коллизию и решит, что кадр данных ею передан верно, то этот кадр данных будет утерян. Из-за наложения сигналов при коллизии информация кадра исказится, и он будет отбракован принимающей станцией (возможно, из-за несовпадения контрольной суммы). Скорее всего, искаженная информация будет повторно передана каким-либо протоколом верхнего уровня, например транспортным или прикладным, работающим с установлением соединения. Но повторная передача сообщения протоколами верхних уровней произойдет через значительно более длительный интервал времени (иногда даже через несколько секунд) по сравнению с микросекундными интервалами, которыми оперирует протокол Ethernet. Поэтому если коллизии не будут надежно распознаваться узлами сети Ethernet, то это приведет к заметному снижению полезной пропускной способности данной сети.

Для надежного распознавания коллизий должно выполняться следующее соотношение:

Tmin >=PDV,

где Тmin - время передачи кадра минимальной длины, a PDV - время, за которое сигнал коллизии успевает распространиться до самого дальнего узла сети. Так как в худшем случае сигнал должен пройти дважды между наиболее удаленными друг от друга станциями сети (в одну сторону проходит неискаженный сигнал, а на обратном пути распространяется уже искаженный коллизией сигнал), то это время называется временем двойного оборота (Path Delay Value, PDV).

При выполнении этого условия передающая станция должна успевать обнаружить коллизию, которую вызвал переданный ее кадр, еще до того, как она закончит передачу этого кадра.

Очевидно, что выполнение этого условия зависит, с одной стороны, от длины минимального кадра и пропускной способности сети, а с другой стороны, от длины кабельной системы сети и скорости распространения сигнала в кабеле (для разных типов кабеля эта скорость несколько отличается).

Все параметры протокола Ethernet подобраны таким образом, чтобы при нормальной работе узлов сети коллизии всегда четко распознавались. При выборе параметров, конечно, учитывалось и приведенное выше соотношение, связывающее между собой минимальную длину кадра и максимальное расстояние между станциями в сегменте сети.

В стандарте Ethernet принято, что минимальная длина поля данных кадра составляет 46 байт (что вместе со служебными полями дает минимальную длину кадра 64 байт, а вместе с преамбулой - 72 байт или 576 бит). Отсюда может быть определено ограничение на расстояние между станциями.

Итак, в 10-мегабитном Ethernet время передачи кадра минимальной длины равно 575 битовых интервалов, следовательно, время двойного оборота должно быть меньше 57,5 мкс. Расстояние, которое сигнал может пройти за это время, зависит от типа кабеля и для толстого коаксиального кабеля равно примерно 13 280 м. Учитывая, что за это время сигнал должен пройти по линии связи дважды, расстояние между двумя узлами не должно быть больше 6 635 м. В стандарте величина этого расстояния выбрана существенно меньше, с учетом других, более строгих ограничений.

Одно из таких ограничений связано с предельно допустимым затуханием сигнала. Для обеспечения необходимой мощности сигнала при его прохождении между наиболее удаленными друг от друга станциями сегмента кабеля максимальная длина непрерывного сегмента толстого коаксиального кабеля с учетом вносимого им затухания выбрана в 500 м. Очевидно, что на кабеле в 500 м условия распознавания коллизий будут выполняться с большим запасом для кадров любой стандартной длины, в том числе и 72 байт (время двойного оборота по кабелю 500 м составляет всего 43,3 битовых интервала). Поэтому минимальная длина кадра могла бы быть установлена еще меньше. Однако разработчики технологии не стали уменьшать минимальную длину кадра, имея в виду многосегментные сети, которые строятся из нескольких сегментов, соединенных повторителями.

Повторители увеличивают мощность передаваемых с сегмента на сегмент сигналов, в результате затухание сигналов уменьшается и можно использовать сеть гораздо большей длины, состоящую из нескольких сегментов. В коаксиальных реализациях Ethernet разработчики ограничили максимальное количество сегментов в сети пятью, что в свою очередь ограничивает общую длину сети 2500 метрами. Даже в такой многосегментной сети условие обнаружения коллизий по-прежнему выполняется с большим запасом (сравним полученное из условия допустимого затухания расстояние в 2500 м с вычисленным выше максимально возможным по времени распространения сигнала расстоянием 6635 м). Однако в действительности временной запас является существенно меньше, поскольку в многосегментных сетях сами повторители вносят в распространение сигнала дополнительную задержку в несколько десятков битовых интервалов. Естественно, небольшой запас был сделан также для компенсации отклонений параметров кабеля и повторителей.

В результате учета всех этих и некоторых других факторов было тщательно подобрано соотношение между минимальной длиной кадра и максимально возможным расстоянием между станциями сети, которое обеспечивает надежное распознавание коллизий. Это расстояние называют также максимальным диаметром сети.

С увеличением скорости передачи кадров, что имеет место в новых стандартах, базирующихся на том же методе доступа CSMA/CD, например Fast Ethernet, максимальное расстояние между станциями сети уменьшается пропорционально увеличению скорости передачи. В стандарте Fast Ethernet оно составляет около 210 м, а в стандарте Gigabit Ethernet оно было бы ограничено 25 метрами, если бы разработчики стандарта не предприняли некоторых мер по увеличению минимального размера пакета.

Расчет PDV

Для упрощения расчетов обычно используются справочные данные IEEE, содержащие значения задержек распространения сигналов в повторителях, приемопередатчиках и различных физических средах. В табл. 3.5 приведены данные, необходимые для расчета значения PDV для всех физических стандартов сетей Ethernet. Битовый интервал обозначен как bt.

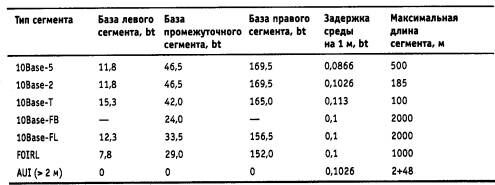

Таблица 3.5. Данные для расчета значения PDV

Комитет 802.3 старался максимально упростить выполнение расчетов, поэтому данные, приведенные в таблице, включают сразу несколько этапов прохождения сигнала. Например, задержки, вносимые повторителем, состоят из задержки входного трансивера, задержки блока повторения и задержки выходного трансивера. Тем не менее в таблице все эти задержки представлены одной величиной, названной базой сегмента. Чтобы не нужно было два раза складывать задержки, вносимые кабелем, в таблице даются удвоенные величины задержек для каждого типа кабеля.

В таблице используются также такие понятия, как левый сегмент, правый сегмент и промежуточный сегмент. Поясним эти термины на примере сети, приведенной на рис. 3.13. Левым сегментом называется сегмент, в котором начинается путь сигнала от выхода передатчика (выход Тх на рис. 3.10) конечного узла. На примере это сегмент 1. Затем сигнал проходит через промежуточные сегменты 2-5 и доходит до приемника (вход Rх на рис. 3.10) наиболее удаленного узла наиболее удаленного сегмента 6, который называется правым. Именно здесь в худшем случае происходит столкновение кадров и возникает коллизия, что, и подразумевается в таблице.

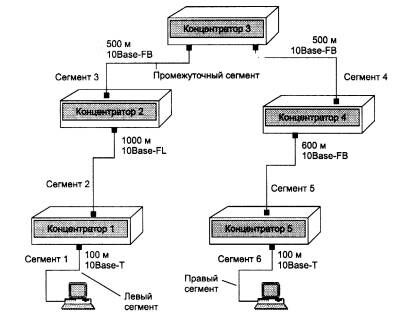

Рис. 3.13. Пример сети Ethernet, состоящей из сегментов различных физических стандартов

С каждым сегментом связана постоянная задержка, названная базой, которая зависит только от типа сегмента и от положения сегмента на пути сигнала (левый, промежуточный или правый). База правого сегмента, в котором возникает коллизия, намного превышает базу левого и промежуточных сегментов.

Кроме этого, с каждым сегментом связана задержка распространения сигнала вдоль кабеля сегмента, которая зависит от длины сегмента и вычисляется путем умножения времени распространения сигнала по одному метру кабеля (в битовых интервалах) на длину кабеля в метрах.

Расчет заключается в вычислении задержек, вносимых каждым отрезком кабеля (приведенная в таблице задержка сигнала на 1 м кабеля умножается на длину сегмента), а затем суммировании этих задержек с базами левого, промежуточных и правого сегментов. Общее значение PDV не должно превышать 575.

Так как левый и правый сегменты имеют различные величины базовой задержки, то в случае различных типов сегментов на удаленных краях сети необходимо выполнить расчеты дважды: один раз принять в качестве левого сегмента сегмент одного типа, а во второй - сегмент другого типа. Результатом можно считать максимальное значение PDV. В нашем примере крайние сегменты сети принадлежат к одному типу - стандарту 10Base-T, поэтому двойной расчет не требуется, но если бы они были сегментами разного типа, то в первом случае нужно было бы принять в качестве левого сегмент между станцией и концентратором 1, а во втором считать левым сегмент между станцией и концентратором 5.

Приведенная на рисунке сеть в соответствии с правилом 4-х хабов не является корректной - в сети между узлами сегментов 1 и 6 имеется 5 хабов, хотя не все сегменты являются сегментами lOBase-FB. Кроме того, общая длина сети равна 2800 м, что нарушает правило 2500 м. Рассчитаем значение PDV для нашего примера.

Левый сегмент 1/ 15,3 (база) + 100 * 0,113= 26,6.

Промежуточный сегмент 2/33,5 + 1000 * 0,1 = 133,5.

Промежуточный сегмент 3/ 24 + 500 * 0,1 = 74,0.

Промежуточный сегмент 4/24 + 500 * 0,1 = 74,0.

Промежуточный сегмент 5/ 24 + 600 * 0,1 = 84,0.

Правый сегмент 6/165 + 100 * 0,113 = 176,3.

Сумма всех составляющих дает значение PDV, равное 568,4.

Так как значение PDV меньше максимально допустимой величины 575, то эта сеть проходит по критерию времени двойного оборота сигнала несмотря на то, что ее общая длина составляет больше 2500 м, а количество повторителей - больше 4-х

Расчет PW

Чтобы признать конфигурацию сети корректной, нужно рассчитать также уменьшение межкадрового интервала повторителями, то есть величину PW.

Для расчета PW также можно воспользоваться значениями максимальных величин уменьшения межкадрового интервала при прохождении повторителей различных физических сред, рекомендованными IEEE и приведенными в табл. 3.6.

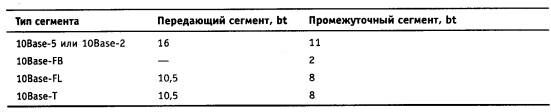

Таблица 3.6. Сокращение межкадрового интервала повторителями

В соответствии с этими данными рассчитаем значение PVV для нашего примера.

Левый сегмент 1 10Base-T: сокращение в 10,5 bt.

Промежуточный сегмент 2 10Base-FL: 8.

Промежуточный сегмент 3 10Base-FB: 2.

Промежуточный сегмент 4 10Base-FB: 2.

Промежуточный сегмент 5 10Base-FB: 2.

Сумма этих величин дает значение PW, равное 24,5, что меньше предельного значения в 49 битовых интервала.

В результате приведенная в примере сеть соответствует стандартам Ethernet по всем параметрам, связанным и с длинами сегментов, и с количеством повторителей

Максимальная производительность сети Ethernet

Количество обрабатываемых кадров Ethernet в секунду часто указывается производителями мостов/коммутаторов и маршрутизаторов как основная характеристика производительности этих устройств. В свою очередь, интересно знать чистую максимальную пропускную способность сегмента Ethernet в кадрах в секунду в идеальном случае, когда в сети нет коллизий и нет дополнительных задержек, вносимых мостами и маршрутизаторами. Такой показатель помогает оценить требования к производительности коммуникационных устройств, так как в каждый порт устройства не может поступать больше кадров в единицу времени, чем позволяет это сделать соответствующий протокол.

Для коммуникационного оборудования наиболее тяжелым режимом является обработка кадров минимальной длины. Это объясняется тем, что на обработку каждого кадра мост, коммутатор или маршрутизатор тратит примерно одно и то же время, связанное с просмотром таблицы продвижения пакета, формированием нового кадра (для маршрутизатора) и т. п. А количество кадров минимальной длины, поступающих на устройство в единицу времени, естественно больше, чем кадров любой другой длины. Другая характеристика производительности коммуникационного оборудования - бит в секунду - используется реже, так как она не говорит о том, какого размера кадры при этом обрабатывало устройство, а на кадрах максимального размера достичь высокой производительности, измеряемой в битах в секунду гораздо легче.

Используя параметры, приведенные в табл. 3.1, рассчитаем максимальную производительность сегмента Ethernet в таких единицах, как число переданных кадров (пакетов) минимальной длины в секунду.


ПРИМЕЧАНИЕ При указании пропускной способности сетей термины кадр и пакет обычно используются как синонимы. Соответственно, аналогичными являются и единицы измерения производительности frames-per-second, fps и packets-per-second, pps.


Для расчета максимального количества кадров минимальной длины, проходящих по сегменту Ethernet, заметим, что размер кадра минимальной длины вместе с преамбулой составляет 72 байт или 576 бит (рис. 3.5.), поэтому на его передачу затрачивается 57,5 мкс. Прибавив межкадровый интервал в 9,6 мкс, получаем, что период следования кадров минимальной длины составляет 67,1 мкс. Отсюда максимально возможная пропускная способность сегмента Ethernet составляет 14 880 кадр/с.

Рис. 3.5. К расчету пропускной способности протокола Ethernet

Естественно, что наличие в сегменте нескольких узлов снижает эту величину за счет ожидания доступа к среде, а также за счет коллизий, приводящих к необходимости повторной передачи кадров.

Кадры максимальной длины технологии Ethernet имеют поле длины 1500 байт, что вместе со служебной информацией дает 1518 байт, а с преамбулой составляет 1526 байт или 12 208 бит. Максимально возможная пропускная способность сегмента Ethernet для кадров максимальной длины составляет 813 кадр/с. Очевидно, что при работе с большими кадрами нагрузка на мосты, коммутаторы и маршрутизаторы довольно ощутимо снижается.

Теперь рассчитаем, какой максимальной полезной пропускной способностью в бит в секунду обладают сегменты Ethernet при использовании кадров разного размера.

Под полезной пропускной способностью протокола понимается скорость передачи пользовательских данных, которые переносятся полем данных кадра. Эта пропускная способность всегда меньше номинальной битовой скорости протокола Ethernet за счет нескольких факторов:

· служебной информации кадра;

· межкадровых интервалов (IPG);

· ожидания доступа к среде.

Для кадров минимальной длины полезная пропускная способность равна:

СП =14880 * 46 *8 = 5,48 Мбит/с.

Это намного меньше 10 Мбит/с, но следует учесть, что кадры минимальной длины используются в основном для передачи квитанций, так что к передаче собственно данных файлов эта скорость отношения не имеет.

Для кадров максимальной длины полезная пропускная способность равна:

СП = 813 *1500 * 8 =9,76 Мбит/с,

что весьма близко к номинальной скорости протокола.

Еще раз подчеркнем, что такой скорости можно достигнуть только в том случае, когда двум взаимодействующим узлам в сети Ethernet другие узлы не мешают, что бывает крайне редко,

При использовании кадров среднего размера с полем данных в 512 байт пропускная способность сети составит 9,29 Мбит/с, что тоже достаточно близко к предельной пропускной способности в 10 Мбит/с.


ВНИМАНИЕ Отношение текущей пропускной способности сети к ее максимальной пропускной способности называется коэффициентом использования сети (network utilization). При этом при определении текущей пропускной способности принимается во внимание передача по сети любой информации, как пользовательской, так и служебной. Коэффициент является важным показателем для технологий разделяемых сред, так как при случайном характере метода доступа высокое значение коэффициента использования часто говорит о низкой полезной пропускной способности сети (то есть скорости передачи пользовательских донных) - слишком много времени узлы тратят на процедуру получения доступа и повторные передачи кадров после коллизий.


При отсутствии коллизий и ожидания доступа коэффициент использования сети зависит от размера поля данных кадра и имеет максимальное значение 0,976 при передаче кадров максимальной длины. Очевидно, что в реальной сети Ethernet среднее значение коэффициента использования сети может значительно отличаться от этой величины. Более сложные случаи определения пропускной способности сети с учетом ожидания доступа и отработки коллизий будут рассмотрены ниже.

Форматы кадров технологии Ethernet

Стандарт технологии Ethernet, описанный в документе IEEE 802.3, дает описание единственного формата кадра уровня MAC. Так как в кадр уровня MAC должен вкладываться кадр уровня LLC, описанный в документе IEEE 802.2, то по стандартам IEEE в сети Ethernet может использоваться только единственный вариант кадра канального уровня, заголовок которого является комбинацией заголовков MAC и LLC подуровней.

Тем не менее на практике в сетях Ethernet на канальном уровне используются кадры 4-х различных форматов (типов). Это связано с длительной историей развития технологии Ethernet, насчитывающей период существования до принятия стандартов IEEE 802, когда подуровень LLC не выделялся из общего протокола и, соответственно, заголовок LLC не применялся.

Консорциум трех фирм Digital, Intel и Xerox в 1980 году представил на рассмотрение комитету 802.3 свою фирменную версию стандарта Ethernet (в которой был, естественно, описан определенный формат кадра) в качестве проекта международного стандарта, но комитет 802.3 принял стандарт, отличающийся в некоторых деталях от предложения DIX. Отличия касались и формата кадра, что породило существование двух различных типов кадров в сетях Ethernet.

Еще один формат кадра появился в результате усилий компании Novell по ускорению работы своего стека протоколов в сетях Ethernet.

И наконец, четвертый формат кадра стал результатом деятельности комитета 802.2 по приведению предыдущих форматов кадров к некоторому общему стандарту.

Различия в форматах кадров могут приводить к несовместимости в работе аппаратуры и сетевого программного обеспечения, рассчитанного на работу только с одним стандартом кадра Ethernet. Однако сегодня практически все сетевые адаптеры, драйверы сетевых адаптеров, мосты/коммутаторы и маршрутизаторы умеют работать со всеми используемыми на практике форматами кадров технологии Ethernet, причем распознавание типа кадра выполняется автоматически.

Ниже приводится описание всех четырех типов кадров Ethernet (здесь под кадром понимается весь набор полей, которые относятся к канальному уровню, то есть поля MAC и LLC уровней). Один и тот же тип кадра может иметь разные названия, поэтому ниже для каждого типа кадра приведено по нескольку наиболее употребительных названий:

· кадр 802.3/LLC (кадр 802.3/802.2 или кадр Novell 802.2);

· кадр Raw 802.3 (или кадр Novell 802.3);

· кадр Ethernet DIX (или кадр Ethernet II);

· кадр Ethernet SNAP.

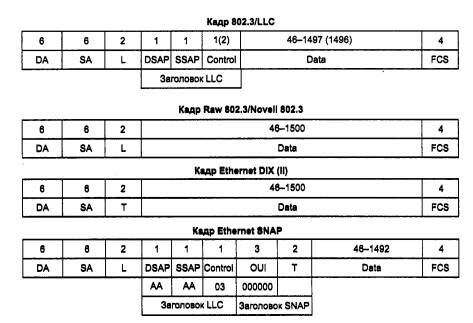

Форматы всех этих четырех типов кадров Ethernet приведены на рис. 3.6.

Выводы

· Ethernet - это самая распространенная на сегодняшний день технология локальных сетей. В широком смысле Ethernet - это целое семейство технологий, включающее различные фирменные и стандартные варианты, из которых наиболее известны фирменный вариант Ethernet DIX, 10-мегабитные варианты стандарта IEEE 802.3, а также новые высокоскоростные технологии Fast Ethernet и Gigabit Ethernet. Почти все виды технологий Ethernet используют один и тот же метод разделения среды передачи данных - метод случайного доступа CSMA/CD, который определяет облик технологии в целом.

· В узком смысле Ethernet - это 10-мегабитная технология, описанная в стандарте IEEE 802.3.

· Важным явлением в сетях Ethernet является коллизия - ситуация, когда две станции одновременно пытаются передать кадр данных по общей среде. Наличие коллизий - это неотъемлемое свойство сетей Ethernet, являющееся следствием принятого случайного метода доступа. Возможность четкого распознавания коллизий обусловлена правильным выбором параметров сети, в частности соблюдением соотношения между минимальной длиной кадра и максимально возможным диаметром сети.

· На характеристики производительности сети большое значение оказывает коэффициент использования сети, который отражает ее загруженность. При значениях этого коэффициента свыше 50 % полезная пропускная способность сети резко падает: из-за роста интенсивности коллизий, а также увеличения времени ожидания доступа к среде.

· Максимально возможная пропускная способность сегмента Ethernet в кадрах в секунду достигается при передаче кадров минимальной длины и составляет 14 880 кадр/с. При этом полезная пропускная способность сети составляет всего 5,48 Мбит/с, что лишь ненамного превышает половину номинальной пропускной способности - 10 Мбит/с.

· Максимально возможная полезная пропускная способность сети Ethernet составляет 9,75 Мбит/с, что соответствует использованию кадров максимальной длины в 1518 байт, которые передаются по сети со скоростью 513 кадр/с.

· При отсутствии коллизий и ожидания доступа коэффициент использования сети зависит от размера поля данных кадра и имеет максимальное значение 0,96.

· Технология Ethernet поддерживает 4 разных типа кадров, которые имеют общий формат адресов узлов. Существуют формальные признаки, по которым сетевые адаптеры автоматически распознают тип кадра.

· В зависимости от типа физической среды стандарт IEEE 802.3 определяет различные спецификации: 10Base-5, 10Base-2, 10Base-T, FOIRL, 10Base-FL, 10Base-FB. Для каждой спецификации определяются тип кабеля, максимальные длины непрерывных отрезков кабеля, а также правила использования повторителей для увеличения диаметра сети: правило «5-4-3» для коаксиальных вариантов сетей, и правило «4-х хабов» для витой пары и оптоволокна.

· Для «смешанной» сети, состоящей из физических сегментов различного типа, полезно проводить расчет общей длины сети и допустимого количества повторителей. Комитет IEEE 802.3 приводит исходные данные для таких расчетов, в которых указываются задержки, вносимые повторителями различных спецификаций физической среды, сетевыми адаптерами и сегментами кабеля.

Сетевые технологии IEEE802.5/Token-Ring

Основные характеристики технологии

Сети Token Ring, так же как и сети Ethernet, характеризует разделяемая среда передачи данных, которая в данном случае состоит из отрезков кабеля, соединяющих все станции сети в кольцо. Кольцо рассматривается как общий разделяемый ресурс, и для доступа к нему требуется не случайный алгоритм, как в сетях Ethernet, а детерминированный, основанный на передаче станциям права на использование кольца в определенном порядке. Это право передается с помощью кадра специального формата, называемого маркером или токеном (token).

Сети Token Ring работают с двумя битовыми скоростями - 4 и 16 Мбит/с. Смешение станций, работающих на различных скоростях, в одном кольце не допускается. Сети Token Ring, работающие со скоростью 16 Мбит/с, имеют некоторые усовершенствования в алгоритме доступа по сравнению со стандартом 4 Мбит/с.

Технология Token Ring является более сложной технологией, чем Ethernet. Она обладает свойствами отказоустойчивости. В сети Token Ring определены процедуры контроля работы сети, которые используют обратную связь кольцеобразной структуры - посланный кадр всегда возвращается в станцию - отправитель. В некоторых случаях обнаруженные ошибки в работе сети устраняются автоматически, например может быть восстановлен потерянный маркер. В других случаях ошибки только фиксируются, а их устранение выполняется вручную обслуживающим персоналом.

Для контроля сети одна из станций выполняет роль так называемого активного монитора. Активный монитор выбирается во время инициализации кольца как станция с максимальным значением МАС-адреса, Если активный монитор выходит из строя, процедура инициализации кольца повторяется и выбирается новый активный монитор. Чтобы сеть могла обнаружить отказ активного монитора, последний в работоспособном состоянии каждые 3 секунды генерирует специальный кадр своего присутствия. Если этот кадр не появляется в сети более 7 секунд, то остальные станции сети начинают процедуру выборов нового активного монитора.

Форматы кадров Token Ring

В Token Ring существуют три различных формата кадров:

· маркер;

· кадр данных;

· прерывающая последовательность

Физический уровень технологии Token Ring

Стандарт Token Ring фирмы IBM изначально предусматривал построение связей в сети с помощью концентраторов, называемых MAU (Multistation Access Unit) или MSAU (Multi-Station Access Unit), то есть устройствами многостанционного доступа (рис. 3.15). Сеть Token Ring может включать до 260 узлов.

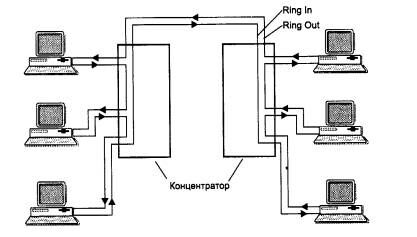

Рис. 3.15. Физическая конфигурация сети Token Ring

Концентратор Token Ring может быть активным или пассивным. Пассивный концентратор просто соединяет порты внутренними связями так, чтобы станции, подключаемые к этим портам, образовали кольцо. Ни усиление сигналов, ни их ресинхронизацию пассивный MSAU не выполняет. Такое устройство можно считать простым кроссовым блоком за одним исключением - MSAU обеспечивает обход какого-либо порта, когда присоединенный к этому порту компьютер выключают. Такая функция необходима для обеспечения связности кольца вне зависимости от состояния подключенных компьютеров. Обычно обход порта выполняется за счет релейных схем, которые питаются постоянным током от сетевого адаптера, а при выключении сетевого адаптера нормально замкнутые контакты реле соединяют вход порта с его выходом.

Активный концентратор выполняет функции регенерации сигналов и поэтому иногда называется повторителем, как в стандарте Ethernet.

Возникает вопрос - если концентратор является пассивным устройством, то каким образом обеспечивается качественная передача сигналов на большие расстояния, которые возникают при включении в сеть нескольких сот компьютеров? Ответ состоит в том, что роль усилителя сигналов в этом случае берет на себя каждый сетевой адаптер, а роль ресинхронизирующего блока выполняет сетевой адаптер активного монитора кольца. Каждый сетевой адаптер Token Ring имеет блок повторения, который умеет регенерировать и ресинхронизировать сигналы, однако последнюю функцию выполняет в кольце только блок повторения активного монитора.

Блок ресинхронизации состоит из 30-битного буфера, который принимает манчестерские сигналы с несколько искаженными за время оборота по кольцу интервалами следования. При максимальном количестве станций в кольце (260) вариация задержки циркуляции бита по кольцу может достигать 3-битовых интервалов. Активный монитор «вставляет» свой буфер в кольцо и синхронизирует битовые сигналы, выдавая их на выход с требуемой частотой.

В общем случае сеть Token Ring имеет комбинированную звездно-кольцевую конфигурацию. Конечные узлы подключаются к MSAU по топологии звезды, а сами MSAU объединяются через специальные порты Ring In (RI) и Ring Out (RO) для образования магистрального физического кольца.

Все станции в кольце должны работать на одной скорости - либо 4 Мбит/с, либо 16 Мбит/с. Кабели, соединяющие станцию с концентратором, называются ответвительными (lobe cable), а кабели, соединяющие концентраторы, - магистральными (trunk cable).

Технология Token Ring позволяет использовать для соединения конечных станций и концентраторов различные типы кабеля: STP Type I, UTP Type 3, UTP Type 6, а также волоконно-оптический кабель.

При использовании экранированной витой пары STP Type 1 из номенклатуры кабельной системы IBM в кольцо допускается объединять до 260 станций при длине ответвительных кабелей до 100 метров, а при использовании неэкранированной витой пары максимальное количество станций сокращается до 72 при длине ответвительных кабелей до 45 метров.

Расстояние между пассивными MSAU может достигать 100 м при использовании кабеля STP Type 1 и 45 м при использовании кабеля UTP Type 3. Между активными MSAU максимальное расстояние увеличивается соответственно до 730 м или 365 м в зависимости от типа кабеля.

Максимальная длина кольца Token Ring составляет 4000 м. Ограничения на максимальную длину кольца и количество станций в кольце в технологии Token Ring не являются такими жесткими, как в технологии Ethernet. Здесь эти ограничения во многом связаны со временем оборота маркера по кольцу (но не только -есть и другие соображения, диктующие выбор ограничений). Так, если кольцо состоит из 260 станций, то при времени удержания маркера в 10 мс маркер вернется в активный монитор в худшем случае через 2,6 с, а это время как раз составляет тайм-аут контроля оборота маркера. В принципе, все значения тайм-аутов в сетевых адаптерах узлов сети Token Ring можно настраивать, поэтому можно построить сеть Token Ring с большим количеством станций и с большей длиной кольца.

Выводы

· Технология Token Ring развивается в основном компанией IBM и имеет также статус стандарта IEEE 802.5, который отражает наиболее важные усовершенствования, вносимые в технологию IBM.

· В сетях Token Ring используется маркерный метод доступа, который гарантирует каждой станции получение доступа к разделяемому кольцу в течение времени оборота маркера. Из-за этого свойства этот метод иногда называют детерминированным.

· Метод доступа основан на приоритетах: от 0 (низший) до 7 (высший). Станция сама определяет приоритет текущего кадра и может захватить кольцо только в том случае, когда в кольце нет более приоритетных кадров.

· Сети Token Ring работают на двух скоростях: 4 и 16 Мбит/с и могут использовать в качестве физической среды экранированную витую пару, неэкранированную витую пару, а также волоконно-оптический кабель. Максимальное количество станций в кольце - 260, а максимальная длина кольца - 4 км.

· Технология Token Ring обладает элементами отказоустойчивости. За счет обратной связи кольца одна из станций - активный монитор - непрерывно контролирует наличие маркера, а также время оборота маркера и кадров данных. При некорректной работе кольца запускается процедура его повторной инициализации, а если она не помогает, то для локализации неисправного участка кабеля или неисправной станции используется процедура beaconing.

· Максимальный размер поля данных кадра Token Ring зависит от скорости работы кольца. Для скорости 4 Мбит/с он равен около 5000 байт, а при скорости 16 Мбит/с - около 16 Кбайт. Минимальный размер поля данных кадра не определен, то есть может быть равен 0.

· В сети Token Ring станции в кольцо объединяют с помощью концентраторов, называемых MSAU. Пассивный концентратор MSAU выполняет роль кроссовой панели, которая соединяет выход предыдущей станции в кольце со входом последующей. Максимальное расстояние от станции до MSAU - 100 м для STP и 45 м для UTP.

· Активный монитор выполняет в кольце также роль повторителя - он ресинхронизирует сигналы, проходящие по кольцу.

· Кольцо может быть построено на основе активного концентратора MSAU, который в этом случае называют повторителем.

· Сеть Token Ring может строиться на основе нескольких колец, разделенных мостами, маршрутизирующими кадры по принципу «от источника», для чего в кадр Token Ring добавляется специальное поле с маршрутом прохождения колец.

Сетевые технологии IEEE802.4/ArcNet

В качестве топологии сеть ArcNet использует “шину” и “пассивную звезду”. Поддерживает экранированную и неэкранированную витую пару и оптоволоконный кабель. В сети ArcNet для доступа к среде передачи данных используется метод передачи полномочий. Сеть ArcNet - это одна из старейших сетей и пользовалась большой популярностью. Среди основных достоинств сети ArcNet можно назвать высокую надежность, низкую стоимость адаптеров и гибкость. Основным недостаткам сети является низкая скорость передачи информации (2,5 Мбит/с). Максимальное количество абонентов - 255. Максимальная длина сети - 6000 метров.

Сетевая технология FDDI (Fiber Distributed Data Interface)


FDDI–
стандартизованная спецификация для сетевой архитектуры высокоскоростной передачи данных по оптоволоконным линиям. Скорость передачи – 100 Мбит/с. Эта технология во многом базируется на архитектуре Token-Ring и используется детерминированный маркерный доступ к среде передачи данных. Максимальная протяженность кольца сети – 100 км. Максимальное количество абонентов сети – 500. Сеть FDDI - это очень высоконадежная сеть, которая создается на основе двух оптоволоконных колец, образующих основной и резервный пути передачи данных между узлами.

Основные характеристики технологии

Технология FDDI во многом основывается на технологии Token Ring, развивая и совершенствуя ее основные идеи. Разработчики технологии FDDI ставили перед собой в качестве наиболее приоритетных следующие цели:

· повысить битовую скорость передачи данных до 100 Мбит/с;

· повысить отказоустойчивость сети за счет стандартных процедур восстановления ее после отказов различного рода - повреждения кабеля, некорректной работы узла, концентратора, возникновения высокого уровня помех на линии и т. п.;

· максимально эффективно использовать потенциальную пропускную способность сети как для асинхронного, так и для синхронного (чувствительного к задержкам) трафиков.

Сеть FDDI строится на основе двух оптоволоконных колец, которые образуют основной и резервный пути передачи данных между узлами сети. Наличие двух колец - это основной способ повышения отказоустойчивости в сети FDDI, и узлы, которые хотят воспользоваться этим повышенным потенциалом надежности, должны быть подключены к обоим кольцам.

В нормальном режиме работы сети данные проходят через все узлы и все участки кабеля только первичного (Primary) кольца, этот режим назван режимом Thru - «сквозным» или «транзитным». Вторичное кольцо (Secondary) в этом режиме не используется.

В случае какого-либо вида отказа, когда часть первичного кольца не может передавать данные (например, обрыв кабеля или отказ узла), первичное кольцо объединяется со вторичным (рис. 3.16), вновь образуя единое кольцо. Этот режим работы сети называется Wrap, то есть «свертывание» или «сворачивание» колец. Операция свертывания производится средствами концентраторов и/или сетевых адаптеров FDDI. Для упрощения этой процедуры данные по первичному кольцу всегда передаются в одном направлении (на диаграммах это направление изображается против часовой стрелки), а по вторичному - в обратном (изображается по часовой стрелке). Поэтому при образовании общего кольца из двух колец передатчики станций по-прежнему остаются подключенными к приемникам соседних станций, что позволяет правильно передавать и принимать информацию соседними станциями.

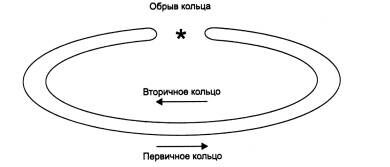

Рис. 3.16. Реконфигурация колец FDDI при отказе

В стандартах FDDI много внимания отводится различным процедурам, которые позволяют определить наличие отказа в сети, а затем произвести необходимую реконфигурацию. Сеть FDDI может полностью восстанавливать свою работоспособность в случае единичных отказов ее элементов. При множественных отказах сеть распадается на несколько не связанных сетей. Технология FDDI дополняет механизмы обнаружения отказов технологии Token Ring механизмами реконфигурации пути передачи данных в сети, основанными на наличии резервных связей, обеспечиваемых вторым кольцом.

Кольца в сетях FDDI рассматриваются как общая разделяемая среда передачи данных, поэтому для нее определен специальный метод доступа. Этот метод очень близок к методу доступа сетей Token Ring и также называется методом маркерного (или токенного) кольца - token ring.

Отличия метода доступа заключаются в том, что время удержания маркера в сети FDDI не является постоянной величиной, как в сети Token Ring. Это время зависит от загрузки кольца - при небольшой загрузке оно увеличивается, а при больших перегрузках может уменьшаться до нуля. Эти изменения в методе доступа касаются только асинхронного трафика, который не критичен к небольшим задержкам передачи кадров. Для синхронного трафика время удержания маркера по-прежнему остается фиксированной величиной. Механизм приоритетов кадров, аналогичный принятому в технологии Token Ring, в технологии FDDI отсутствует. Разработчики технологии решили, что деление трафика на 8 уровней приоритетов избыточно и достаточно разделить трафик на два класса - асинхронный и синхронный, последний из которых обслуживается всегда, даже при перегрузках кольца.

В остальном пересылка кадров между станциями кольца на уровне MAC полностью соответствует технологии Token Ring. Станции FDDI применяют алгоритм раннего освобождения маркера, как и сети Token Ring со скоростью 16 Мбит/с.

Адреса уровня MAC имеют стандартный для технологий IEEE 802 формат. Формат кадра FDDI близок к формату кадра Token Ring, основные отличия заключаются в отсутствии полей приоритетов. Признаки распознавания адреса, копирования кадра и ошибки позволяют сохранить имеющиеся в сетях Token Ring процедуры обработки кадров станцией-отправителем, промежуточными станциями и станцией-получателем.

На рис. 3.17 приведено соответствие структуры протоколов технологии FDDI семиуровневой модели OSI. FDDI определяет протокол физического уровня и протокол подуровня доступа к среде (MAC) канального уровня. Как и во многих других технологиях локальных сетей, в технологии FDDI используется протокол подуровня управления каналом данных LLC, определенный в стандарте IEEE 802.2. Таким образом, несмотря на то что технология FDDI была разработана и стандартизована институтом ANSI, а не комитетом IEEE, она полностью вписывается в структуру стандартов 802.

Рис. 3.17. Структура протоколов технологии FDDI

Отличительной особенностью технологии FDDI является уровень управления станцией - Station Management (SMT). Именно уровень SMT выполняет все функции по управлению и мониторингу всех остальных уровней стека протоколов FDDI. В управлении кольцом принимает участие каждый узел сети FDDI. Поэтому все узлы обмениваются специальными кадрами SMT для управления сетью.

Отказоустойчивость сетей FDDI обеспечивается протоколами и других уровней: с помощью физического уровня устраняются отказы сети по физическим причинам, например из-за обрыва кабеля, а с помощью уровня MAC - логические отказы сети, например потеря нужного внутреннего пути передачи маркера и кадров данных между портами концентратора.

Выводы

Обратите внимание на лекцию "4 Диаграмма активностей".

· Технология FDDI первой использовала волоконно-оптический кабель в локальных сетях, а также работу на скорости 100 Мбит/с.

· Существует значительная преемственность между технологиями Token Ring и FDDI: для обеих характерны кольцевая топология и маркерный метод доступа.

· Технология FDDI является наиболее отказоустойчивой технологией локальных сетей. При однократных отказах кабельной системы или станции сеть, за счет «сворачивания» двойного кольца в одинарное, остается вполне работоспособной.

· Маркерный метод доступа FDDI работает по-разному для синхронных и асинхронных кадров (тип кадра определяет станция). Для передачи синхронного кадра станция всегда может захватить пришедший маркер на фиксированное время. Для передачи асинхронного кадра станция может захватить маркер только в том случае, когда маркер выполнил оборот по кольцу достаточно быстро, что говорит об отсутствии перегрузок кольца. Такой метод доступа, во-первых, отдает предпочтение синхронным кадрам, а во-вторых, регулирует загрузку кольца, притормаживая передачу несрочных асинхронных кадров.

· В качестве физической среды технология FDDI использует волоконно-оптические кабели и UTP категории 5 (этот вариант физического уровня называется TP-PMD).

· Максимальное количество станций двойного подключения в кольце - 500, максимальный диаметр двойного кольца - 100 км. Максимальные расстояния между соседними узлами для многомодового кабеля равны 2 км, для витой пары UPT категории 5-100 м, а для одномодового оптоволокна зависят от его качества

Свежие статьи
Популярно сейчас
Почему делать на заказ в разы дороже, чем купить готовую учебную работу на СтудИзбе? Наши учебные работы продаются каждый год, тогда как большинство заказов выполняются с нуля. Найдите подходящий учебный материал на СтудИзбе!
Ответы на популярные вопросы
Да! Наши авторы собирают и выкладывают те работы, которые сдаются в Вашем учебном заведении ежегодно и уже проверены преподавателями.
Да! У нас любой человек может выложить любую учебную работу и зарабатывать на её продажах! Но каждый учебный материал публикуется только после тщательной проверки администрацией.
Вернём деньги! А если быть более точными, то автору даётся немного времени на исправление, а если не исправит или выйдет время, то вернём деньги в полном объёме!
Да! На равне с готовыми студенческими работами у нас продаются услуги. Цены на услуги видны сразу, то есть Вам нужно только указать параметры и сразу можно оплачивать.
Отзывы студентов
Ставлю 10/10
Все нравится, очень удобный сайт, помогает в учебе. Кроме этого, можно заработать самому, выставляя готовые учебные материалы на продажу здесь. Рейтинги и отзывы на преподавателей очень помогают сориентироваться в начале нового семестра. Спасибо за такую функцию. Ставлю максимальную оценку.
Лучшая платформа для успешной сдачи сессии
Познакомился со СтудИзбой благодаря своему другу, очень нравится интерфейс, количество доступных файлов, цена, в общем, все прекрасно. Даже сам продаю какие-то свои работы.
Студизба ван лав ❤
Очень офигенный сайт для студентов. Много полезных учебных материалов. Пользуюсь студизбой с октября 2021 года. Серьёзных нареканий нет. Хотелось бы, что бы ввели подписочную модель и сделали материалы дешевле 300 рублей в рамках подписки бесплатными.
Отличный сайт
Лично меня всё устраивает - и покупка, и продажа; и цены, и возможность предпросмотра куска файла, и обилие бесплатных файлов (в подборках по авторам, читай, ВУЗам и факультетам). Есть определённые баги, но всё решаемо, да и администраторы реагируют в течение суток.
Маленький отзыв о большом помощнике!
Студизба спасает в те моменты, когда сроки горят, а работ накопилось достаточно. Довольно удобный сайт с простой навигацией и огромным количеством материалов.
Студ. Изба как крупнейший сборник работ для студентов
Тут дофига бывает всего полезного. Печально, что бывают предметы по которым даже одного бесплатного решения нет, но это скорее вопрос к студентам. В остальном всё здорово.
Спасательный островок
Если уже не успеваешь разобраться или застрял на каком-то задание поможет тебе быстро и недорого решить твою проблему.
Всё и так отлично
Всё очень удобно. Особенно круто, что есть система бонусов и можно выводить остатки денег. Очень много качественных бесплатных файлов.
Отзыв о системе "Студизба"
Отличная платформа для распространения работ, востребованных студентами. Хорошо налаженная и качественная работа сайта, огромная база заданий и аудитория.
Отличный помощник
Отличный сайт с кучей полезных файлов, позволяющий найти много методичек / учебников / отзывов о вузах и преподователях.
Отлично помогает студентам в любой момент для решения трудных и незамедлительных задач
Хотелось бы больше конкретной информации о преподавателях. А так в принципе хороший сайт, всегда им пользуюсь и ни разу не было желания прекратить. Хороший сайт для помощи студентам, удобный и приятный интерфейс. Из недостатков можно выделить только отсутствия небольшого количества файлов.
Спасибо за шикарный сайт
Великолепный сайт на котором студент за не большие деньги может найти помощь с дз, проектами курсовыми, лабораторными, а также узнать отзывы на преподавателей и бесплатно скачать пособия.
Популярные преподаватели
Нашёл ошибку?
Или хочешь предложить что-то улучшить на этой странице? Напиши об этом и получи бонус!
Бонус рассчитывается индивидуально в каждом случае и может быть в виде баллов или бесплатной услуги от студизбы.
Предложить исправление
Добавляйте материалы
и зарабатывайте!
Продажи идут автоматически
5076
Авторов
на СтудИзбе
455
Средний доход
с одного платного файла
Обучение Подробнее
