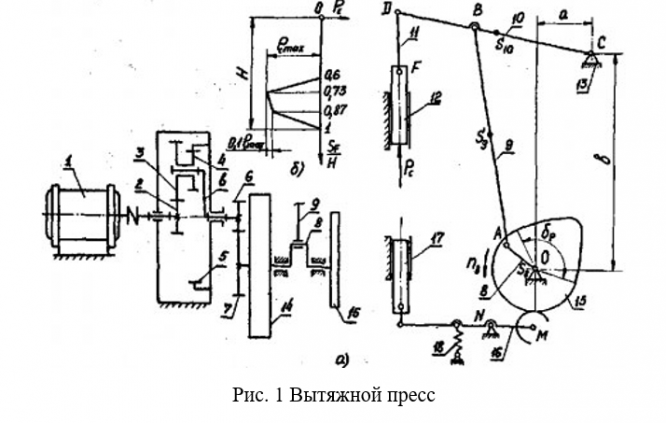

Курсовая работа 46: Проектирование и исследование механизмов вытяжного пресса вариант Б

№ по пор.

Наименование параметра

Обозначение

Размерность

Значение

Размерность в Си

Значение в Си

1

Число оборотов электродвигателя

n₁

об/мин

960

об/с

16

2

Число оборотов кривошипного вала 8

n₈

об/мин

45

об/с

0,75

3

Ход ползуна 12

H

м

0,27

м

0,27

4

Максимальное усилие вытяжки

P

кгс

3800

Н

38000

5

Размеры звеньев

l_BC

l_СD

l_DF

a

м

м

м

м

0,28

0,39

0,1

0,14

м

м

м

м

0,28

0,39

0,1

0,14

6

Коэффициент изменения средней скорости ползуна 12

-

1,25

-

1,25

7

Маховый момент ротора электродвигателя

кгс.м²

0,42

8

Приведенный к валу 8 момент инерции всего зубчатого редуктора

кгс.м.с²

0,24

кг×м²

2,4

9

Момент инерции кривошипного вала 8 (без маховика)

кгс.м.с²

0,0045

кг×м²

0,045

10

Вес звена 8 (без маховика)

G₈

кгс

55

Н

550

11

Вес ползуна 12

G₁₂

кгс

35

Н

350

12

Ориентировочный вес единицы длины звеньев 9, 10

q

кгс/см

0,27

Н/м

270

13

Коэффициент неравномерности вращения вала 8

-

1/6

-

1/6

14

Числа зубьев колес 6,7

z₆

z₇

-

-

12

18

-

12

18

15

Модуль зубчатых колес 6, 7

m

мм

5

м

0,005

16

Число сателлитов в планетарном редукторе

K

-

3

-

3

17

Длина толкателя 16

l_NM

м

0,17

м

0,17

18

Угол рабочего профиля кулачка

град

140

град

140

19

Угол поворота кулачка, соответствующий дальнему выстою толкателя (рис. 46а)

град

10

град

10

20

Дуговой ход точки М толкателя

h

м

0,065

м

0,065

21

Отношение величин ускорений толкателя

-

1,6

-

1,6

22

Максимально допустимый угол давления в кулачковом механизме

град

45

град

45
