Курсовая работа: Проектирование несущих железобетонные конструкций одноэтажного однопролетного каркасного промышленного здания

Оглавление
1. Задание на курсовой проект. 4
2. Компоновка поперечной рамы. 5
2.1. Общие данные. 5
2.2. Определение нагрузок на раму. 6
2.2.1. Постоянные нагрузки. 6
2.2.2. Временные нагрузки. 7
3. Статический расчет поперечной рамы. 10
3.1.Определение усилий в колоннах рамы.. 10
3.1.1.Усилия от постоянной нагрузки. 10
3.1.2.Усилия от снеговой нагрузки: 12
3.1.3.Усилия от вертикальной крановой нагрузки. 12
3.1.4.Усилия от поперечного торможения кранов. 13
3.1.5.Усилия от ветровой нагрузки. 13
3.2. Эпюры моментов в колонне от различных нагрузок. 15
3.3. Расчетные усилия в левой колонне и их сочетание. 16
4.Расчет и конструирование колонны и фундамента. 18
4.1.Расчет и конструирование колонны.. 18
4.1.1.Данные для расчета сечений. 18
4.1.2.Расчет арматуры в надкрановой части колонны на уровне верха консоли. 18
4.1.3.Расчет арматуры в подкрановой части колонны на уровне заделки в фундамент (сечение IV-IV). 20
4.2 Расчет фундамента под крайнюю колонну. 22
4.2.1.Данные для проектирования. 22
4.2.2.Определение нагрузок и усилий. 23
4.2.3.Определение размеров подошвы фундамента. 24
4.2.4. Проверка давлений под подошвой фундамента. 24
4.2.5.Определение конфигурации фундамента. 25
4.2.6.Проверка высоты нижней ступени. 26
4.2.7.Подбор арматуры подошвы.. 27
4.2.8.Подбор арматуры в направлении длинной стороны подошвы. 27
4.2.9.Подбор арматуры в направлении короткой стороны. 28
5. Расчет панели-оболочки КЖС.. 29
5.1 Материалы.. 29
5.2 Определение нагрузок и усилий. 30
5.3 Расчет продольной рабочей арматуры.. 32
5.4 Расчет толщины оболочки. 32
5.5 Расчет арматуры в торце плиты.. 34
5.6 Расчет диафрагм на действие поперечной силы.. 34
5.7 Расчет анкеров. 35
5.8 Определение потерь предварительного напряжения арматуры. 36
5.9 Расчет поля оболочки на изгиб вдоль образующей. 38
5.10 Расчет по образованию трещин. 43
5.11 Расчет панели по деформациям (прогибам) 44
6.Список использованной литературы.. 46

1. Задание на курсовой проект

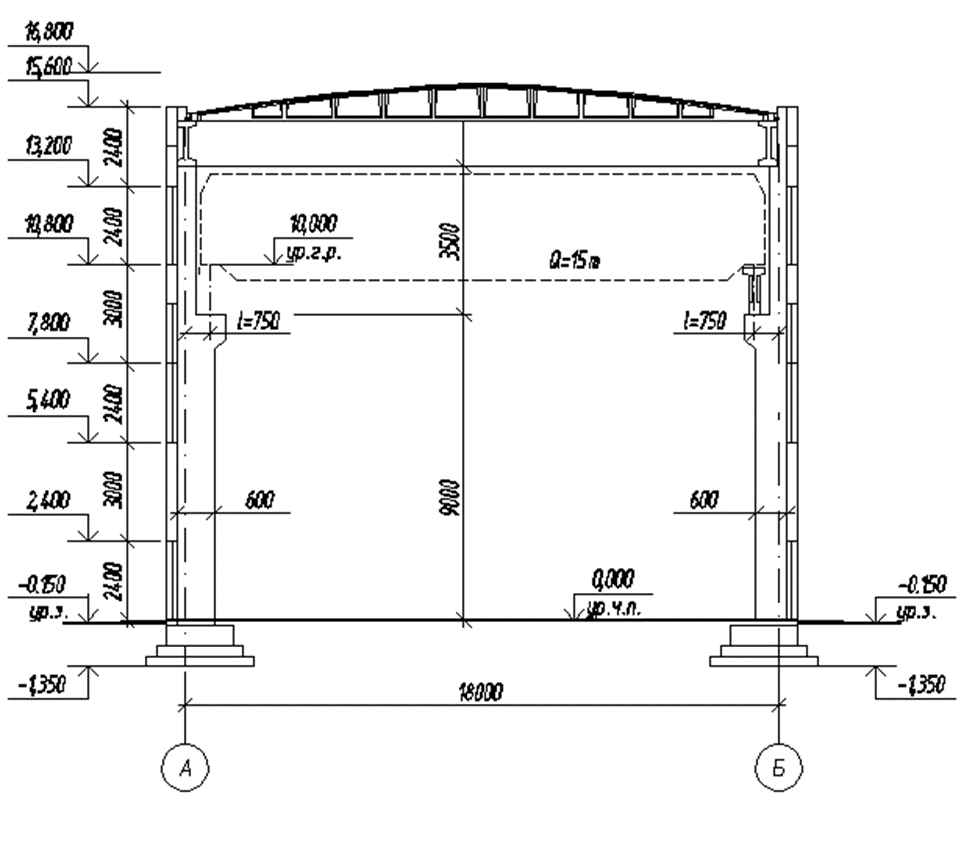

Требуется рассчитать и сконструировать сборные несущие железобетонные конструкции одноэтажного однопролетного каркасного промышленного здания, оборудованного двумя электрическими мостовыми кранами среднего режима работы.
В ходе работы над проектом необходимо выполнить: компоновку конструктивной схемы здания; статический расчет поперечной рамы; проектирование колонны и фундамента под нее; проектирование стропильной конструкции покрытия.
Исходные данные для выполнения задания:

1. Схема несущей конструкции покрытия: 5 – панель-оболочка КЖС.
2. Пролет здания =18, м.
3. Продольный шаг колонн =6, м.
4. Панели покрытия - предварительно напряженные ребристые сводчатые типа КЖС размерами 3 24 м
5. Класс бетона железобетонных конструкций без предварительного напряжения =25.
6. Класс бетона преднапряженных конструкций =45.
7. Грузоподъемность мостового электрического крана =15 т.
8. Расстояние от уровня чистого пола до верха рельса подкранового пути =10,0, м.
9. Расчетное значение веса снегового покрова на горизонтальную поверхность земли =1100 Н/м².
10. Нормативное значение ветрового давления =270 Н/м².
11. Расчетное сопротивление грунта основания =0,3МПа

Класс арматуры для преднапряженных конструкций и конструкций без предварительного напряжения принимается студентом самостоятельно согласно СП 63.13330.2018 «Бетонные и железобетонные конструкции» Для армирования следует применять сварные каркасы и сетки. Для железобетонного фундамента принимается класс бетона В12,5. Длина здания во всех случаях равна семикратному шагу колонн ( =7а).
