Курсовая: железобетонный каркас промышленного здания

Направление подготовки 08.03.01 «Строительство»
КУРСОВАЯ РАБОТА
По дисциплине: Железобетонные и каменные конструкции
На тему: Проектирование железобетонных конструкций одноэтажного промышленного здания

СОДЕРЖАНИЕ

1. Введение………………………………………………………………….....3
2. Задание и исходные данные…………………………………………….…3
3. Компоновка поперечной рамы здания……………………………………4
4. Статический расчет поперечной рамы……………………………………9
5. Расчет поперечной рамы с шагом колонн 6м………………..……….…14
6. Расчет прочности колонны по оси А (шаг колонны 6м)…………………………………………………………………...…..…20
7. Расчет монолитного внецентренно нагруженного фундамента под колонну (шаг колонн 6м)……………………………..……………..…....22
8. Список литературы…………………………………………………….…25
9. Приложение 1……………………………………………………………..27
10. Приложение 2……………………………………………...……………..30

Введение

Для выполнения курсового проекта мне было необходимо изучить теоретический курс “Железобетонные и каменные конструкции” составленный в соответствии со СП 63.13330.2018 «Бетонные и железобетонные конструкции»
Курсовой проект по железобетонным и каменным конструкциям предусматривает проектирование железобетонных конструкций одноэтажного промышленного здания.

Мной были выполнены следующие расчеты:
- статический расчет поперечной рамы;
- расчет сборной внецентренно сжатой колонны;
- расчет монолитного внецентренно нагруженного фундамента под колонну;
- расчет стропильной предварительно-напряженной конструкции покрытия (балки, фермы или КЖС).

Проект представляется в виде расчетно-пояснительной записки с необходимыми схемами и рисунками и двух листов чертежей формата А-I.
Задание на курсовой проект и методические указания по его проектированию включают в себя исходные данные по шифру и фамилии и пояснения по проектированию. Кроме того, приводятся примеры расчета поперечной рамы (с шагом колонн 6 и 12 м), внецентренно-сжатых колонны и фундамента.

Задание и исходные данные
Задание:
Требуется рассчитать и сконструировать сборные несущие железобетонные конструкции одноэтажного однопролетного каркасного промышленного здания, оборудованного двумя электрическими мостовыми кранами среднего режима работы. Схема здания приведена на рис.1.
В ходе работы над проектом необходимо выполнить: компоновку конструктивной схемы здания; статический расчет поперечной рамы; проектирование колонны и фундамента под нее; проектирование стропильной конструкции покрытия.

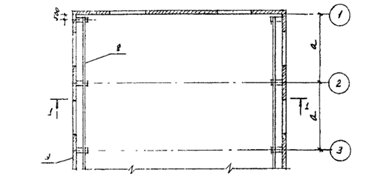

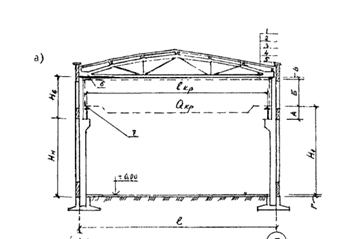

Рис.1. Задание.

Исходные данные для выполнения задания:
Схема несущей конструкции покрытия - полигональная ферма:

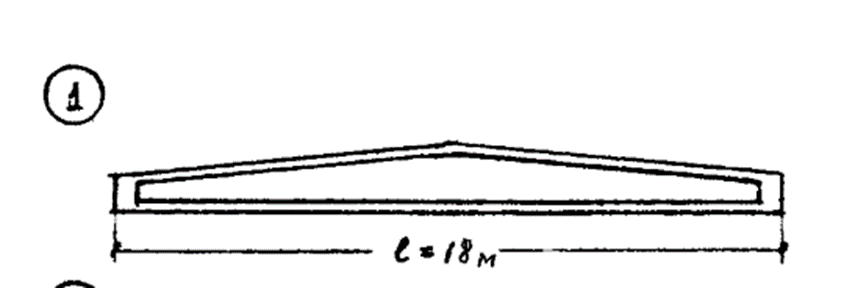

Рис. 2. Схема двускатная балка
1. Схема несущей конструкции покрытия – Рис.2.;
2. Пролет здания l -18м.;
3. Продольный шаг колонн а -6м.
4. Плиты покрытия предварительно напряженные железобетонные ребристые
размерами 3х6 м и 3х12 м с шагом колонн соответственно 6 и 12 м.
5. Класс бетона железобетонных конструкций без предварительного
напряжения В -15.
6. Класс бетона преднапряженных конструкций В’ -25.
7. Расчетное сопротивление грунта основания R₀ –0,2МПа.
8. Грузоподъемность мостового электрического крана Q_кр -0т.
9. Расстояние от уровня чистого пола до верха рельса подкранового пути
Н₁ - 10м.
10. Расчетное значение веса снегового покрова на горизонтальную
поверхность земли S_g - 700Н/м².
11. Нормативное значение ветрового давления W₀ - 270Н/м².

Класс арматуры для преднапряженных конструкций и конструкций без предварительного напряжения принимается студентом самостоятельно согласно СП 63.13330.2018 «Бетонные и железобетонные конструкции».
Для армирования следует применять сварные каркасы и сетки. Для железобетонного фундамента принимается класс бетона В12,5.

Список литературы
1. ГОСТ Р 21.101-2020 «Система проектной документации для строительства». Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 23 июня 2020 г. N 282-ст взамен ГОСТ Р 21.1101-2013

2. СП 20.13330.2016 «Нагрузки и воздействия». Зарегистрирован Федеральным агентством по техническому регулированию и метрологии (Росстандарт). Пересмотр СП 20.13330.2011 "СНиП 2.01.07-85* Нагрузки и воздействия".

3. СП 63.13330.2018 «Бетонные и железобетонные конструкции». ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии (Росстандарт). Пересмотр СП 63.13330.2012.

4. Бай, В. Ф. Железобетонные конструкции одноэтажного промышленного здания: учебно-методическое пособие / В. Ф. Бай, В. А. Демин. — Тюмень: Тюменский индустриальный университет, 2019. — 97 c. — Текст: электронный // Электронно-библиотечная система IPR BOOKS: [сайт]. — URL: https://www.iprbookshop.ru/101411.html .

5. Варламова, Т. В. Проектирование элементов железобетонных конструкций: учебное пособие / Т. В. Варламова. — Саратов: Саратовский государственный технический университет имени Ю.А. Гагарина, ЭБС АСВ, 2017. — 88 c. — ISBN 978-5-7433-3116-1. — Текст: электронный // Электронно-библиотечная система IPR BOOKS: [сайт]. — URL: https://www.iprbookshop.ru/76504.html

6. Малахова, А. Н. Расчет железобетонных конструкций многоэтажных зданий: учебное пособие / А. Н. Малахова. — Москва: Московский государственный строительный университет, Ай Пи Эр Медиа, ЭБС АСВ, 2017. — 206 c. — ISBN 978-5-7264-1563-5. — Текст: электронный // Электронно-библиотечная система IPR BOOKS: [сайт]. — URL: https://www.iprbookshop.ru/65699.html

7. Проектирование и конструирование железобетонных конструкций многоэтажного каркасного здания: методические указания к курсовому проекту по дисциплине «Строительные конструкции» для обучающихся по направлению подготовки 08.03.01 Строительство, профиль «Производство и применение строительных материалов, изделий и конструкций», и курсовой работе по дисциплине «Методы расчета строительных конструкций» для обучающихся по направлению подготовки 27.03.01 Стандартизация и метрология / составители А. Н. Малахова. — Москва: МИСИ-МГСУ, ЭБС АСВ, 2018. — 50 c. — Текст: электронный // Электронно-библиотечная система IPR BOOKS: [сайт]. — URL: https://www.iprbookshop.ru/76391.html

8. «Расчет и конструирование железобетонных элементов одноэтажного промздания» (для студентов специальности 8.03.01). Ч.1: практикум / составители В. М. Левин [и др.]. — Макеевка: Донбасская национальная академия строительства и архитектуры, ЭБС АСВ, 2020. — 115 c. — Текст: электронный // Электронно-библиотечная система IPR BOOKS: [сайт]. — URL: https://www.iprbookshop.ru/93872.html .

9. Федорова, Н. В. Проектирование элементов железобетонных конструкций: учебное пособие по направлению подготовки 08.03.01 Строительство / Н. В. Федорова, Г. П. Тонких, Л. А. Аветисян. — Москва: МИСИ-МГСУ, ЭБС АСВ, 2019. — 73 c. — ISBN 978-5-7264-2085-1. — Текст: электронный // Электронно-библиотечная система IPR BOOKS: [сайт]. — URL: https://www.iprbookshop.ru/99744.html .
