ДЗ 2: Расчет на прочность и жесткость вращающихся дисков переменной толщины при неравномерном нагреве вариант 1
Описание
Задание: В среде программного комплекса ANSYS провести расчет диска на жесткость и прочность. Вычислить максимальное радиальное перемещение диска и коэффициент запаса по прочности диска. Построить графики изменения радиальных и окружных напряжений по а) оси Х (по радиусу диска), б) левой вертикальной границе диска, в) правой вертикальной границе диска. Механические характеристики материала У10А - Сталь углеродистая высококачественная

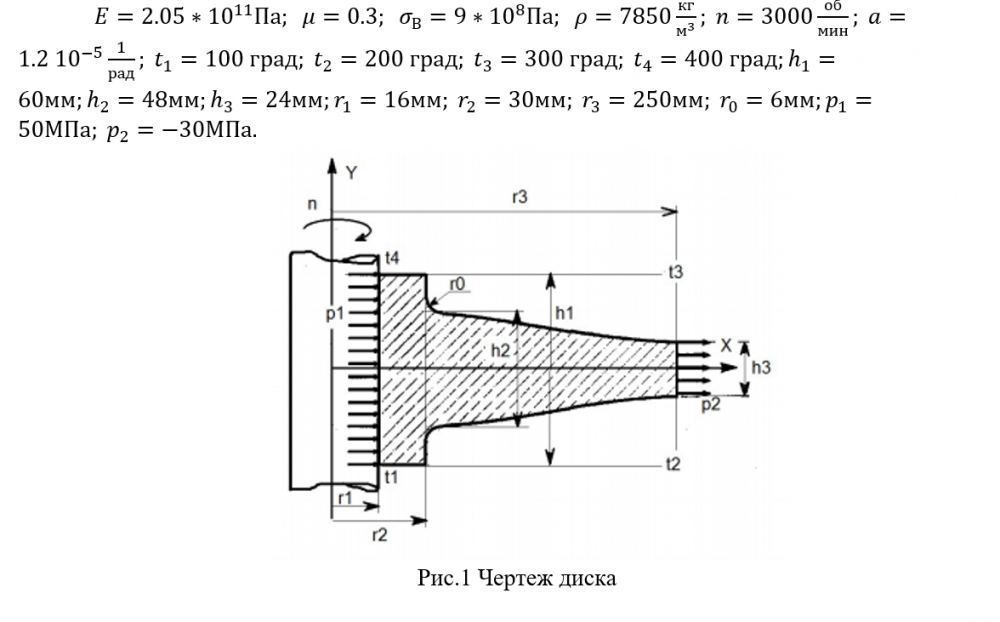

Дано: На диск, вращающийся со скоростью n об/мин, действуют инерционные и температурные нагрузки, а также радиальные напряжения: р1 – за счет напряженной посадки на вал и р2 – вызываемые силами инерции лопаток. Закон изменения толщины вдоль радиуса известен. Температура t0С, распределена по билинейному закону и задана в четырех крайних точках диска. Механические и физические характеристики материала заданы (при расчетах принять, что характеристики не зависят от температуры).
В файле представлен так же и Log File работы
Дано: На диск, вращающийся со скоростью n об/мин, действуют инерционные и температурные нагрузки, а также радиальные напряжения: р1 – за счет напряженной посадки на вал и р2 – вызываемые силами инерции лопаток. Закон изменения толщины вдоль радиуса известен. Температура t0С, распределена по билинейному закону и задана в четырех крайних точках диска. Механические и физические характеристики материала заданы (при расчетах принять, что характеристики не зависят от температуры).
В файле представлен так же и Log File работы
Характеристики домашнего задания
Предмет
Учебное заведение
Семестр
Номер задания
Вариант
Просмотров
16
Покупок
1
Размер
1,22 Mb
Список файлов
- вторая.docx 1,22 Mb
