Лабораторная работа 3: Исследование симметричного вибратора и печатного диполя вариант 5
Описание
Исследование симметричного вибратора и печатного диполя
Исходные данные
Дипольный излучатель: Центральная частота fцентр= 1.5 ГГц;
Радиус цилиндров 1.5 мм;
Расстояние между смежными концами цилиндров +/- 1 мм;
Волновое сопротивление источника R= 73 Ом.
Печатная дипольная антенна:
Центральная частота fцентр= 1.5 ГГц;
Толщина диэлектрической пластины 1 мм;
Толщина фольги 20 мкм;
Er = 2;
Сопротивление источника 292 Ом.

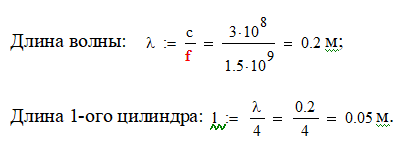

Предварительный расчет ![]()

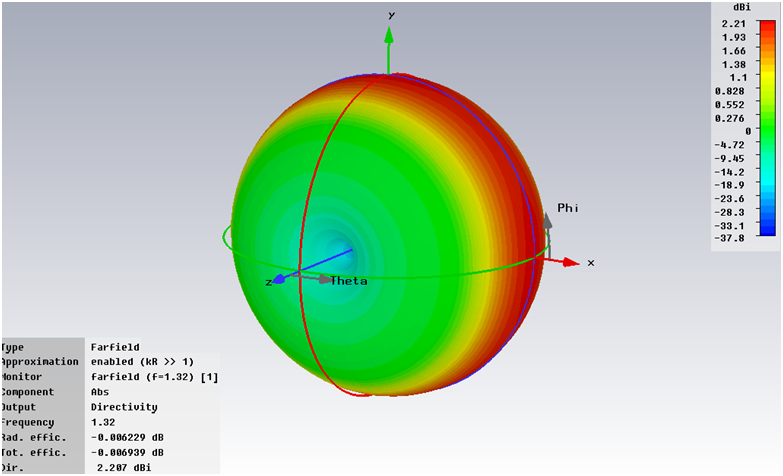

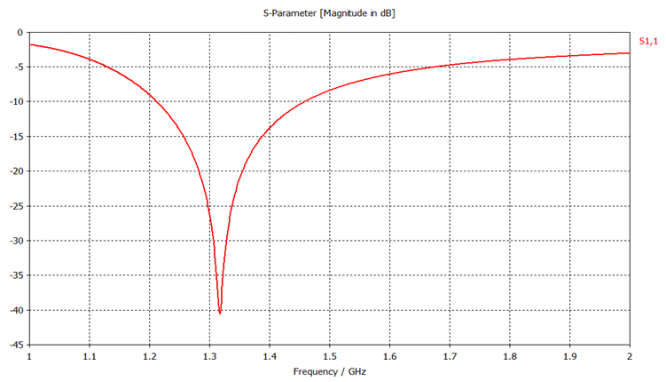

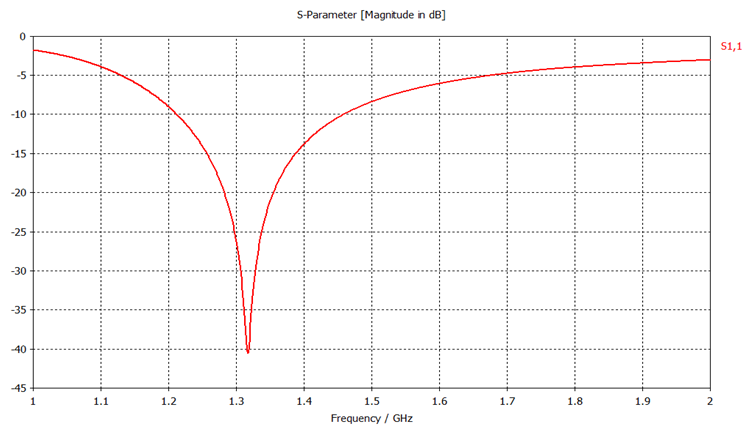

Результаты моделирования

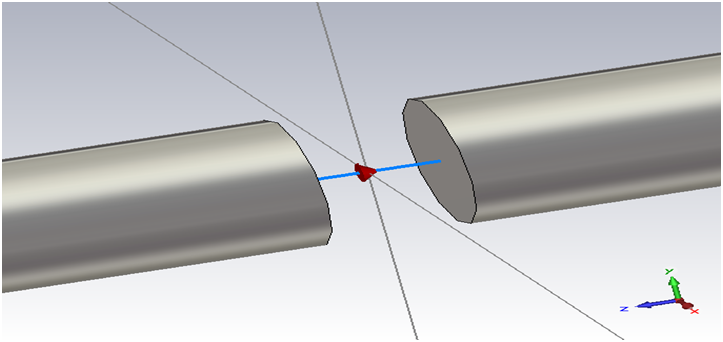

- Дипольный излучатель
![]()
![]()
![]()
- Петлевой дипольный излучатель
- Печатная дипольная антенна
- Печатная петлевая дипольная антенна
