Лабораторная работа 3: Поляризация антенн и ее характеристики
Описание
Поляризация антенн и ее характеристики
Цель работы
1. Изучение факторов, определяющих поляризационные свойства параболической, спиральной и турникетной антенн. 2. Ознакомление с конструкциями и способами питания изучаемых антенн.
3. Определение параметров поляризации изучаемых антенн экспериментальным путем.
1 – генератор СВЧ; 2 – вспомогательная передающая антенна;
3 – исследуемая антенна, установленная на стойке, предусматривающей вращение в трех плоскостях;
4 – приемник (детекторная головка);
5- индикатор (стрелочный прибор);
R – минимальное расстояние между антеннами, необходимое для снятия характеристики в дольней зоне.
Данные для домашнего задания
Угол наклона большой оси поляризационного эллипса к горизонту Ψ= 40° ; Коэффициент эллиптичности Кell = 0.3.Построим поляризационные диаграммы для линейной, эллиптической и круговой поляризации. Рассчитанные дома зависимости совместим с экспериментальными данными, полученными в лаборатории.

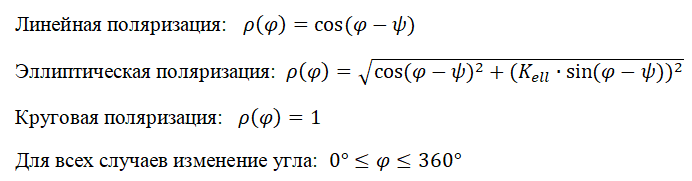

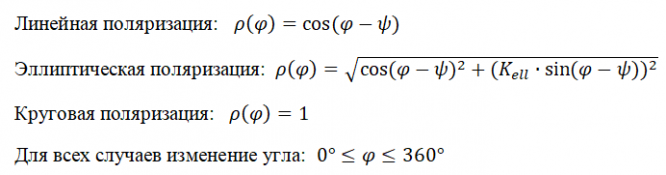

Формулы для расчета диаграмм в домашнем задании ![]()
Экспериментальная часть
Характеристики лабораторной работы
Учебное заведение
НГТУСеместр
Номер задания
Программы
Просмотров
3
Качество
Идеальное компьютерное
Размер
1,38 Mb
Список файлов
1.Логопереодическая антенна.xmcd
2.Зеркальная параболическая антенна.xmcd
3.Спиральная антенна.xmcd
4.Турникетная антенна.xmcd
Отчет.docx
