Лабораторная работа 1: Исследование коаксиальной и экранированной двухпроводной линии
Описание
Исследование коаксиальной и экранированной двухпроводной линии
Задание
Рассчитать волновые сопротивления коаксиальной и экранированной двухпроводной линии для двух случаев:- без диэлектрика (воздух);
- с наличием диэлектрика с проницаемостью согласно варианту.

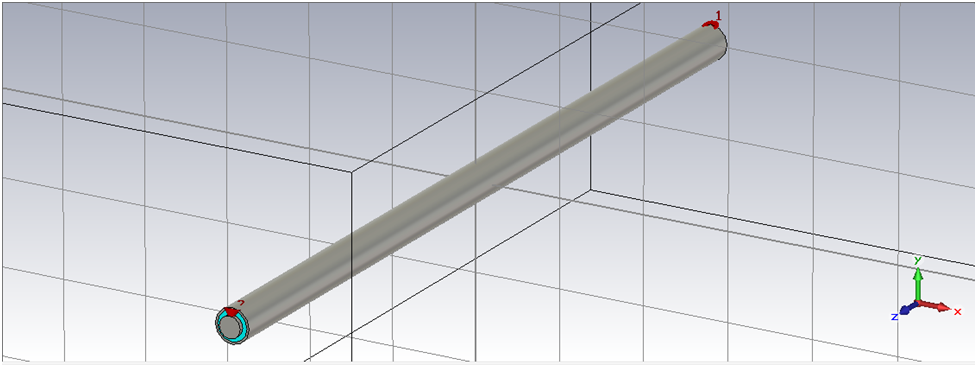

- Построить модели линий в пакете CST Studio Suite.
Расчеты волновых сопротивлений:
Таблица 1. Начальные данные
| Коаксиальная линия | Экранированная двухпроводная линия | |||||
| D, мм | d, мм | Ɛr | r, мм | b, мм | d, мм | Ɛr |
| 8 | 5 | 1.8 | 18 | 3 | 7 | 1.8 |
Характеристики лабораторной работы
Учебное заведение
НГТУСеместр
Номер задания
Просмотров
4
Качество
Идеальное компьютерное
Размер
316,74 Kb
Список файлов
Отчет.docx
