Лабораторная работа 1: Исследование коаксиальной и экранированной двухпроводной линии
Описание
Исследование коаксиальной и экранированной двухпроводной линии
Задание

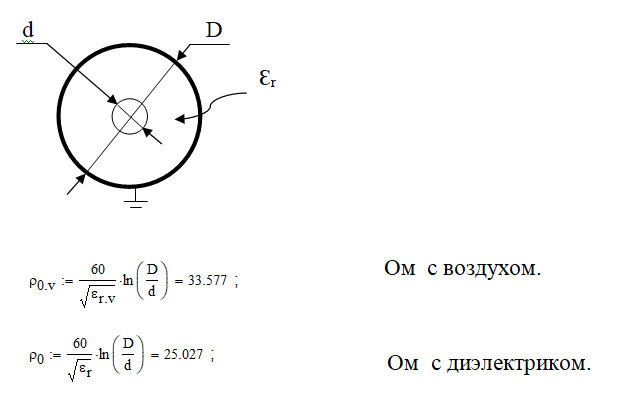

Рассчитать волновые сопротивления коаксиальной и экранированной двухпроводной линии для двух случаев:- без диэлектрика (воздух);
- с наличием диэлектрика с проницаемостью согласно варианту.

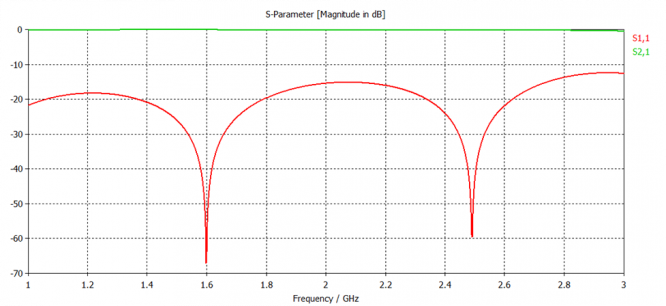

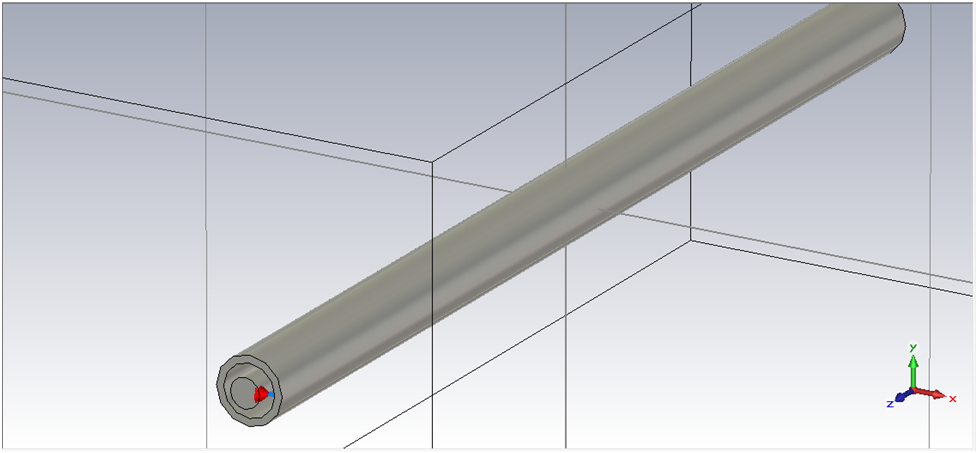

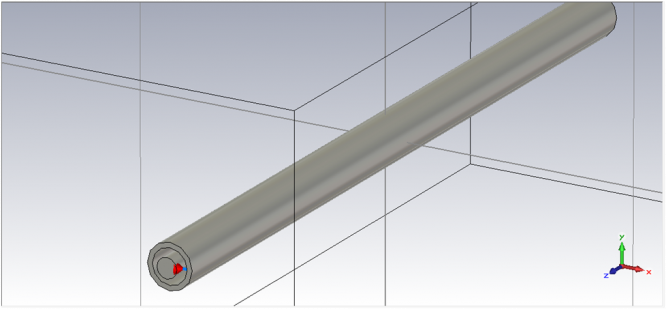

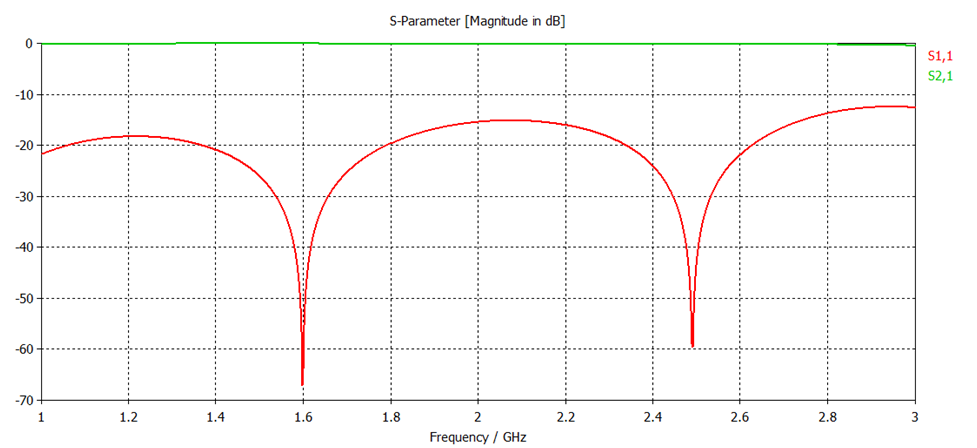

- Построить модели линий в пакете CST Studio Suite.
Таблица 1. Начальные данные
| Коаксиальная линия | Экранированная двухпроводная линия | |||||
| D, мм | d, мм | Ɛr | r, мм | b, мм | d, мм | Ɛr |
| 7 | 4 | 1.8 | 17 | 2 | 6 | 1.8 |
Характеристики лабораторной работы
Учебное заведение
НГТУСеместр
Номер задания
Просмотров
1
Качество
Идеальное компьютерное
Размер
552,99 Kb
Список файлов
Отчет.docx
