Лабораторная работа 3: Литье в песчаные формы
Описание
Описана технология получения изделий литьем в песчаные формы, дана характеристика формы и модельных смесей для ее изготовления, а также последовательность технологических операций.

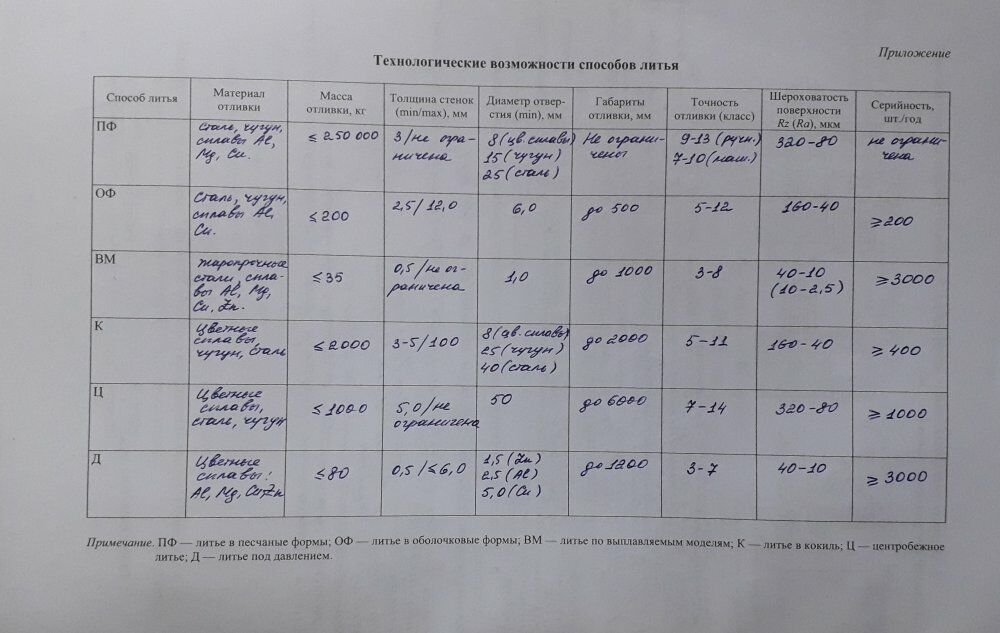

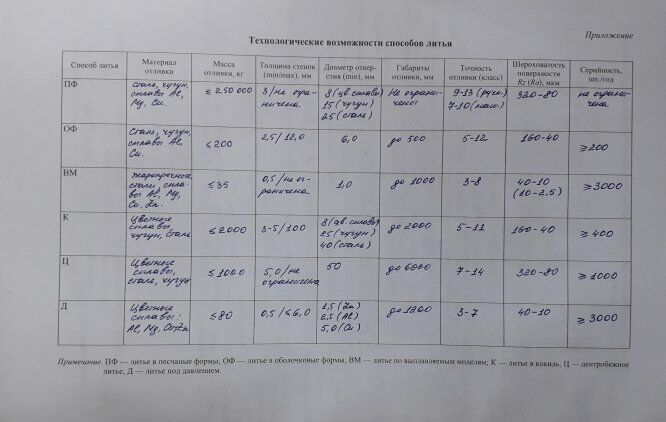

Обращаю внимание, что работа НЕ ПОЛНАЯ - в ней нет описания технологических возможностей данного способа литья. В этот пункт можно записать следующее:
1) Литье в песчаные формы позволяет получать детали сложной формы (с ребрами жесткости, приливами под установку подшипников, крышек и т.д.).
2) Данный способ позволяет получать изделия больших размеров (до нескольких метров), однако есть ограничения на минимальный размер, связанные с удобством последующей чистовой обработки отлитой детали.
Преимущества метода: дешевизна (главным образом за счет низкой стоимости изготовления формы), возможность изготовления больших деталей сложной формы.
Недостатки метода: одноразовая форма (разрушается после изъятия отливки), низкое качество поверхности (поверхность детали крупнозернистая), необходимость дальнейшей чистовой обработки (обтачивание посадочных поверхностей, сопрягаемых поверхностей и т.д.).
Основное применение: изготовление корпусов редукторов, маховиков, колес, катков для гусеничной техники, гусеничных траков (главным образом, тракторных), корпусов минометных мин (в последней трети XIX века и начале XX века - также артиллерийских снарядов), корпусов ручных гранат (например, Ф-1), корпусных деталей для техники (примеры - литые башни танков КВ, Т-34, Т-55, Т-72, корпуса и башни танков ИС-2 и т.д.).
![]()
Обращаю внимание, что работа НЕ ПОЛНАЯ - в ней нет описания технологических возможностей данного способа литья. В этот пункт можно записать следующее:
1) Литье в песчаные формы позволяет получать детали сложной формы (с ребрами жесткости, приливами под установку подшипников, крышек и т.д.).
2) Данный способ позволяет получать изделия больших размеров (до нескольких метров), однако есть ограничения на минимальный размер, связанные с удобством последующей чистовой обработки отлитой детали.
Преимущества метода: дешевизна (главным образом за счет низкой стоимости изготовления формы), возможность изготовления больших деталей сложной формы.
Недостатки метода: одноразовая форма (разрушается после изъятия отливки), низкое качество поверхности (поверхность детали крупнозернистая), необходимость дальнейшей чистовой обработки (обтачивание посадочных поверхностей, сопрягаемых поверхностей и т.д.).
Основное применение: изготовление корпусов редукторов, маховиков, колес, катков для гусеничной техники, гусеничных траков (главным образом, тракторных), корпусов минометных мин (в последней трети XIX века и начале XX века - также артиллерийских снарядов), корпусов ручных гранат (например, Ф-1), корпусных деталей для техники (примеры - литые башни танков КВ, Т-34, Т-55, Т-72, корпуса и башни танков ИС-2 и т.д.).
