ДЗ 2: Газовый цикл вариант 4

Готовое и проверенное домашнее задание по дисциплине "Термодинамика" на тему "Газовый цикл"
Прикреплено оформленное решение в формате PDF

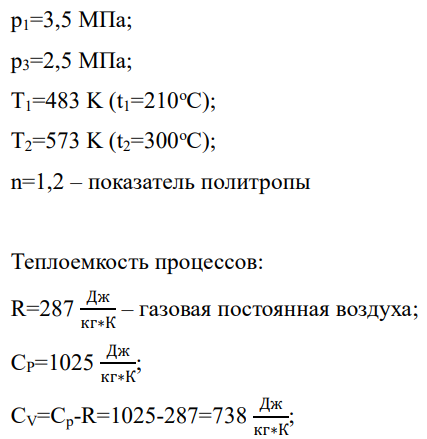

Дано:

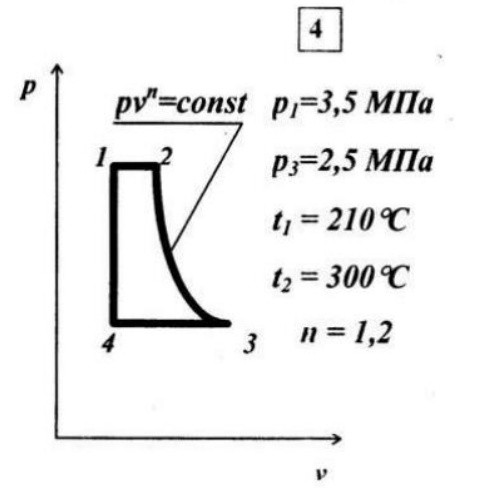

Сухой воздух массой 1 кг совершает прямой термодинамический цикл (Рис.1), состоящий из четырех последовательных термодинамических процессов, параметры которых определяются преподавателем.
Требуется:
1) рассчитать давление (p), удельный объем (v) и температуру (T) воздуха для основных точек цикла;
2) определить для каждого из процессов значения показателей политропы (n) и теплоемкости (c), вычислить изменение внутренней энергии (∆u), энтальпии (∆h), энтропии (∆s), теплоту процесса (q), работу процесса (l) и располагаемую работу (l0);
3) определить суммарные количества подведенной (q') и отведенной (q'') теплоты, работу цикла (lц), располагаемую работу цикла (l0ц) и термический к.п.д. цикла (ηt);
4) построить цикл в координатах:
а) lg v – lg p;
б) v – p, используя предыдущее построение для нахождения трех или четырех промежуточных точек на каждом из процессов;
в) s – Т, нанеся основные точки цикла и составляющие его процессы;
5) для одного из процессов цикла, кроме изотермического, привести схему его графического расчета по тепловой s – T диаграмме, изобразив на схеме линию процесса вспомогательные линии изохорного и изобарного процессов, значения температур в начале и в конце процесса, отрезки, соответствующие изменению энтропии в основном и вспомогательных процессах, площади, соответствующие теплоте процесса, изменению внутренней энергии и энтальпии.
