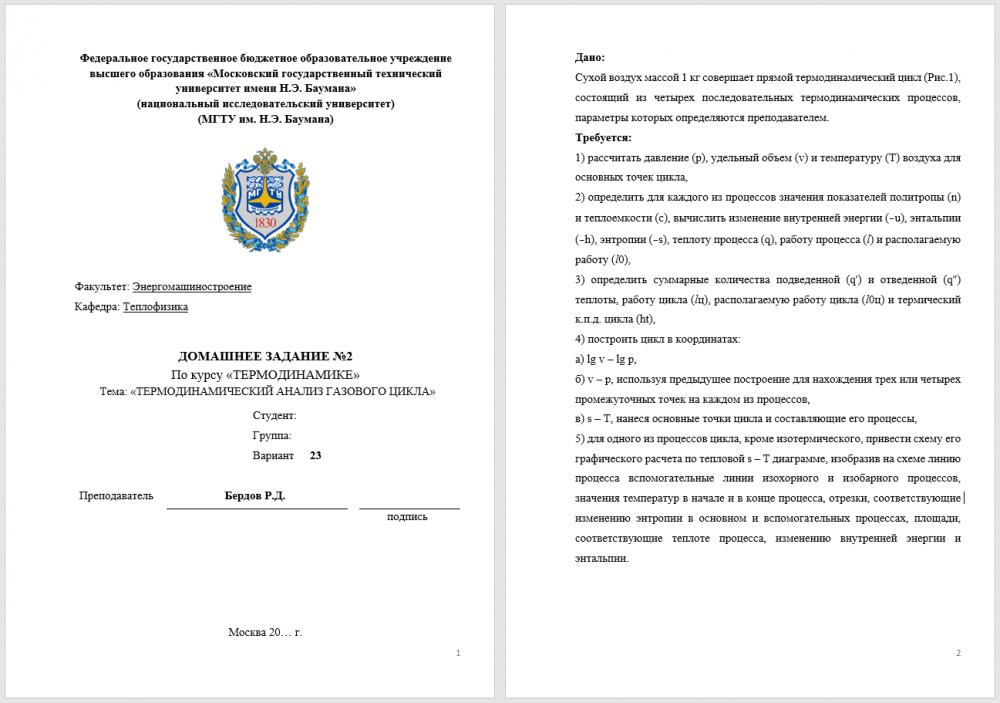

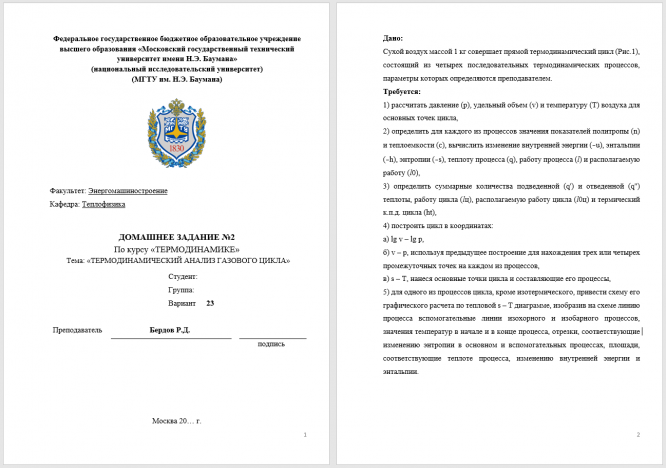

ДЗ 2: Вариант №23 - Термодинамический анализ газового цикла вариант 23

1. ДЗ было выполнено в WORD, которое ПОЛНОСТЬЮ СОСТАВЛЕНО по примеру, приведенному в "МЕТОДИЧЕСКИЕ УКАЗАНИЯ"

2. Методика к ДЗ прикреплёна в АРХИВЕ!

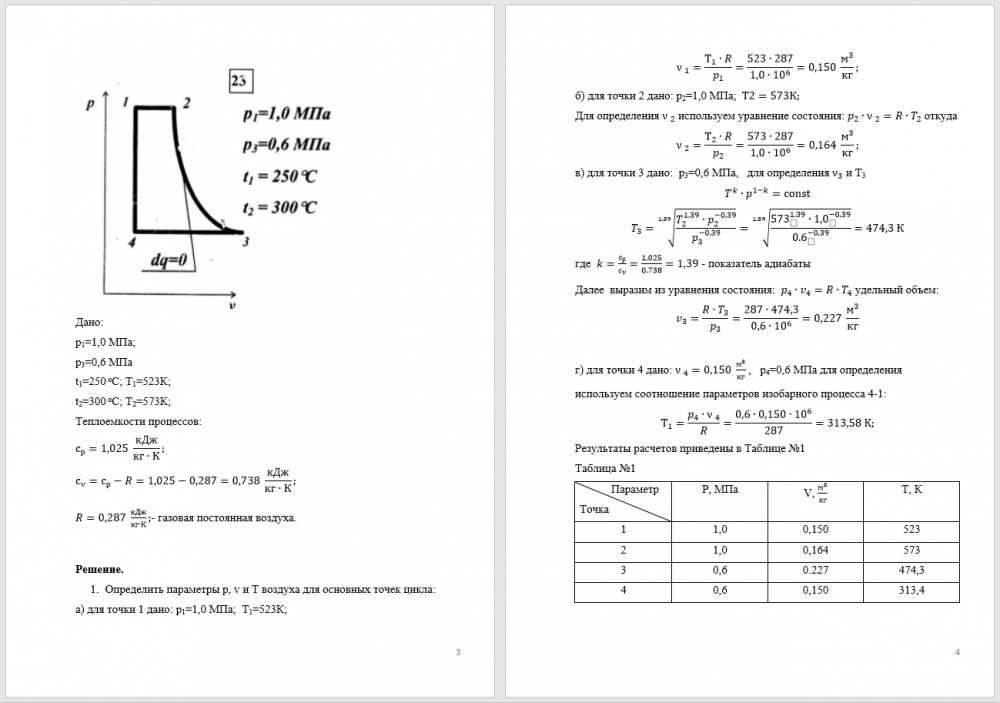

УСЛОВИЕ

Дано:

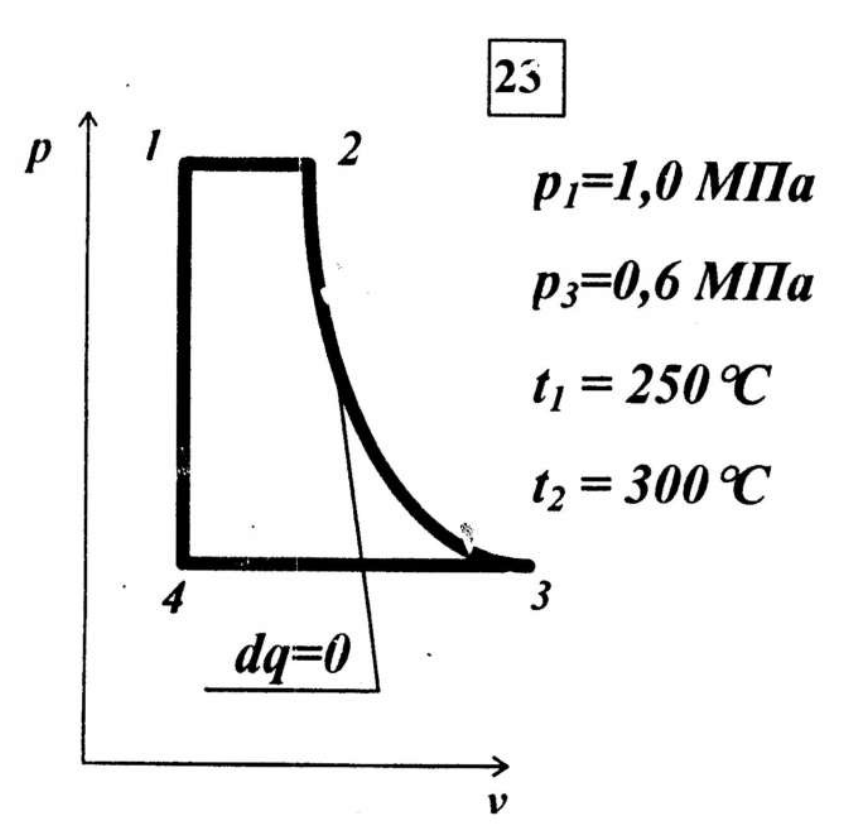

Сухой воздух массой 1 кг совершает прямой термодинамический цикл (Рис.1), состоящий из четырех последовательных термодинамических процессов, параметры которых определяются преподавателем.

Требуется:

1) рассчитать давление (p), удельный объем (v) и температуру (T) воздуха для основных точек цикла,

2) определить для каждого из процессов значения показателей политропы (n) и теплоемкости (c), вычислить изменение внутренней энергии (∆u), энтальпии (∆h), энтропии (∆s), теплоту процесса (q), работу процесса (l) и располагаемую работу (l0),

3) определить суммарные количества подведенной (q') и отведенной (q'') теплоты, работу цикла (lц), располагаемую работу цикла (l0ц) и термический к.п.д. цикла (ht),

4) построить цикл в координатах:

а) lg v – lg p,

б) v – p, используя предыдущее построение для нахождения трех или четырех

промежуточных точек на каждом из процессов,

в) s – Т, нанеся основные точки цикла и составляющие его процессы,

5) для одного из процессов цикла, кроме изотермического, привести схему его графического расчета по тепловой s – T диаграмме, изобразив на схеме линию процесса вспомогательные линии изохорного и изобарного процессов, значения температур в начале и в конце процесса, отрезки, соответствующие изменению энтропии в основном и вспомогательных процессах, площади, соответствующие теплоте процесса, изменению внутренней энергии и энтальпии.

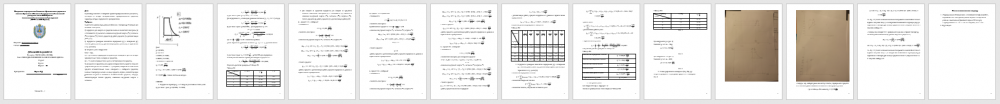

ДЕМО
