ДЗ: Теплопроводность при стационарном режиме
Описание
Условия задания.

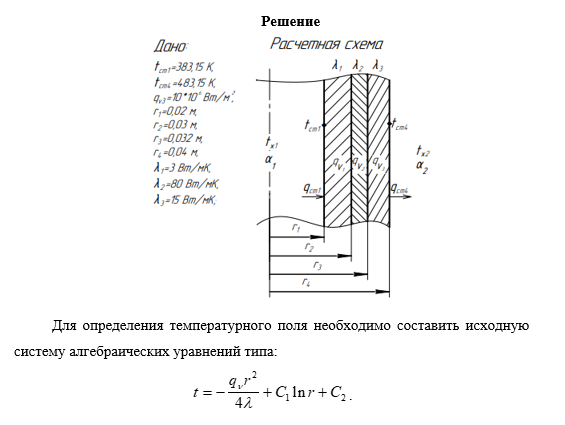

В задании необходимо рассчитать стационарное температурное поле осесимметричной многослойной цилиндрической стенки, в одном слое которой равномерно распределен внутренний источник теплоты удельной мощностью qu, определить тепловые потоки при r = r2 и r = r3, а также построить график изменения температуры по толщине стенки.
Геометрические размеры r1, r2, r3, r4, теплопроводности материалов l1, l2, l3, расположение тепловыделяющего слоя, а также параметры соответствующие граничным условиям температуры стенок Тст, температуры теплоносителей Тж, плотности тепловых потоков qст, мощности внутренних источников теплоты qu, коэффициенты теплоотдачи a приведены в таблицах исходных данных (см.табл. 1 и 2). Индексы «1», «2», «3» при l и qu относятся соответственно к 1, 2, 3-му цилиндрическим слоям.
Таблица 1
№ варианта | tст1, °С | qст1, Вт/м | a1, Вт/(м2К) | tж1, °С | tст4, °С | qст4, Вт/м | a2, Вт/(м2К) | tж2, °С |
18 | 110 | - | - | - | 210 | - | - | - |
Таблица 2
№ варианта | qu1 | qu2 | qu3 | r1 | r2 | r3 | r4 | l1 | l2 | l3 |
| МВт/м2 | мм | Вт/(м × К) | |||||||
18
|
0
|
0
|
10
|
20 |
30
|
32
|
40
|
3
|
80
|
15
|
