ДЗ 1: Термодинамический анализ газового цикла вариант 16

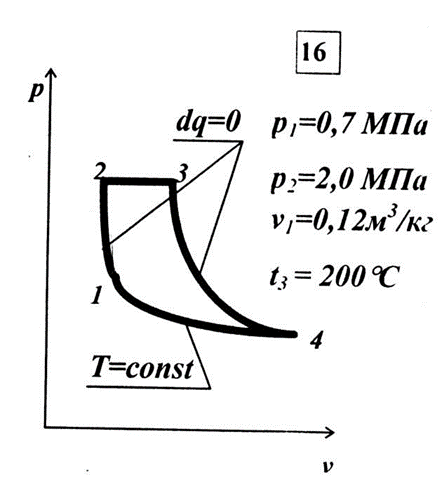

Сухой воздух массой 1 кг совершает прямой термодинамический цикл (Рис. 1), состоящий из четырех последовательных термодинамических процессов, параметры которых определяются преподавателем.

Требуется:

1) рассчитать давление (p), удельный объем (v) и температуру (T) воздуха для основных точек цикла,

2) определить для каждого из процессов значения показателей политропы (n) и теплоемкости (c), вычислить изменение внутренней энергии (Du), энтальпии (Dh), энтропии (Ds), теплоту процесса (q), работу процесса (l) и располагаемую работу (l₀),

3) определить суммарные количества подведенной (q') и отведенной (q'') теплоты, работу цикла (l_ц), располагаемую работу цикла (l_0ц) и термический к.п.д. цикла (h_t),

4) построить цикл в координатах:

а) v – p, используя предыдущее построение для нахождения трех или четырех промежуточных точек на каждом из процессов,

в) s – Т, нанеся основные точки цикла и составляющие его процессы,

p₁ = 0,7 МПа = 7 бар;

p₂ = 2,0 МПа = 20 бар;

T₃ = 473 K; (t₃ =200 ⁰С)

v₁ = 0,12 м³/кг;

теплоемкости процессов:

c_р = 1,025 ;

c_v= c_р - R =1,025 - 0,287 = 0,738 ;

R = 0,287 ; - газовая постоянная воздуха.
