ДЗ 3: Вариант 7 – ДЗ №3 - "Истечение газов по каналам переменного сечения" вариант 7

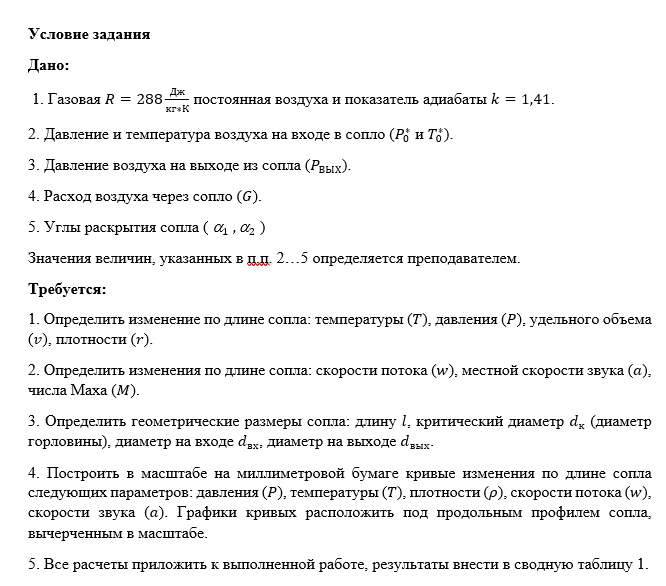

Условие задания

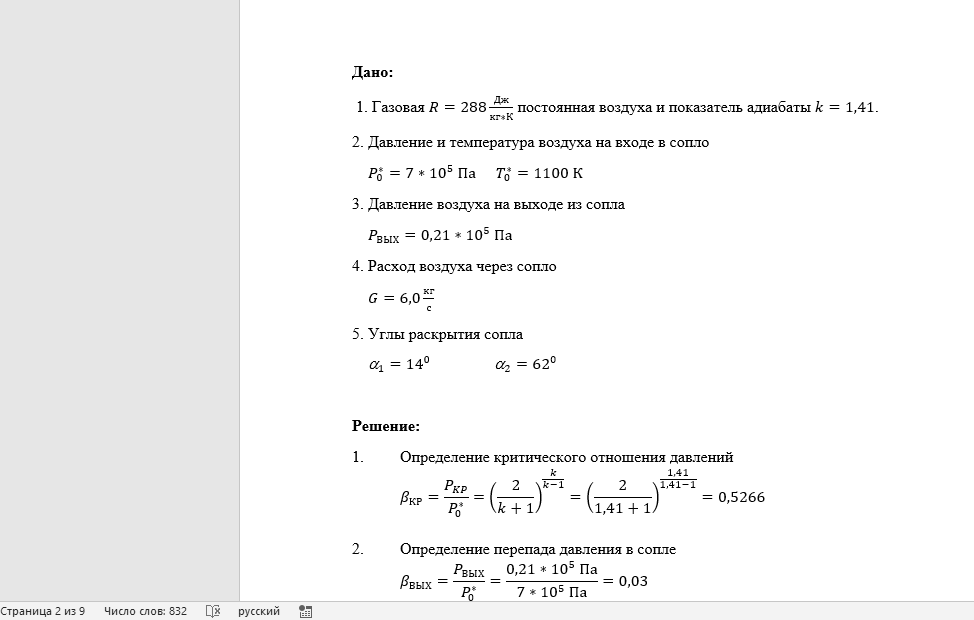

Дано:
1. Газовая постоянная воздуха и показатель адиабаты .
2. Давление и температура воздуха на входе в сопло ( и ).
3. Давление воздуха на выходе из сопла ().
4. Расход воздуха через сопло ().
5. Углы раскрытия сопла ( )
Значения величин, указанных в п.п. 2…5 определяется преподавателем.
Требуется:
1. Определить изменение по длине сопла: температуры (), давления (), удельного объема (), плотности ().
2. Определить изменения по длине сопла: скорости потока (), местной скорости звука (), числа Маха ().
3. Определить геометрические размеры сопла: длину , критический диаметр (диаметр горловины), диаметр на входе , диаметр на выходе .
4. Построить в масштабе на миллиметровой бумаге кривые изменения по длине сопла следующих параметров: давления (), температуры (), плотности (), скорости потока (), скорости звука (). Графики кривых расположить под продольным профилем сопла, вычерченным в масштабе.
5. Все расчеты приложить к выполненной работе, результаты внести в сводную таблицу 1.
