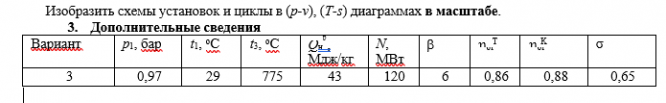

ГТУ мощностью N работает на природном газе с теплотворной способностью Qнр. Воздух на входе в компрессор имеет температуру t1 и давление p1. Продукты сгорания на входе в турбину имеют температуру t3. Степень повышения давления в компрессоре b. Внутренние относительные КПД турбины и компрессора h T и h K.

Рассчитать:

1. Теоретический цикл.
2. Теоретический цикл с предельной регенерацией.
3. Теоретический цикл с непредельной регенерацией, степень которой равна σ.
4. Действительный цикл.
5. Действительный цикл с предельной регенерацией

Определить для каждого цикла:

1. Параметры рабочего тела в узловых точках цикла (свести в таблицу).
2. Удельную работу компрессора и турбины, удельное количество подведенной и отведенной теплоты.
3. Полезную работу цикла, термический (или внутренний) КПД цикла.
4. Расходы рабочего тела и топлива.
