Курсовая работа: 17 Вариант
Описание
Паропровод диаметром d2 / d1 покрыт двухслойной изоляцией (рис. 2.1).

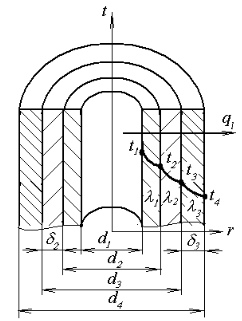

Рис. 2.1. Расчетная схема паропровода
Толщина первого слоя изоляции δ2, второго – δ3, мм. Коэффициенты теплопроводности изолируемой трубы и слоев изоляции соответственно равны λ1, λ2, λ3, Вт/(м·К). Температура внутренней и внешней поверхностей паропровода соответственно t1 и t4, °С. Определите тепловые потери одного метра длины трубопровода ql, Вт/м и температуры на поверхностях раздела отдельных слоев t2 и t3, °С. Остальные исходные данные приведены в таблице 2.1.
Исходные данные:
d2 = 120 ,мм = 0.12,м
d1 = 110,мм = 0.11,м
δ 3 = 30,мм = 0.03,м
δ 2 = 45, мм = 0.045, м
λ1, Вт/(м·K) = 35
λ2, Вт/(м·K) = 0,15
λ3, Вт/(м·K) = 0,07
t1, °С = 400
t4, °С = 50
Задача 2
Определите коэффициент теплоотдачи для трубы, омываемой поперечным потоком воздуха (рис. 2.2), если наружный диаметр трубы d, мм, температура воздуха tж, °С, скорость ω (м/с) и угол атаки φ, град имеют значения, приведенные в табл. 2.3, а характеристики сухого воздуха – в таблице 2.2.
Рис. 2.2. Схема омывания трубы потоком воздуха
Исходные данные:
d = 25 мм = 0.025 м
tж, °С = 10
ω, м/с = 12
φ, град = 30
Задача 3
По трубе внутренним диаметром d, мм и длиной L, м протекает вода со скоростью w, м/с (рис. 2.3). Средняя температура воды – t, °С , а внутренней стенки трубы – tс, °С. Определите коэффициент теплоотдачи от воды к стенке трубы и передаваемый тепловой поток. Исходные данные приведены в таблицах 2.4, 2.5.

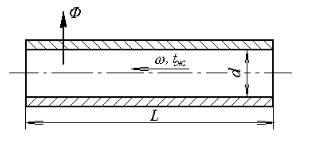

Рис. 2.3. Схема теплообмена к задаче 3.
Исходные данные:
t, °С = 80
tс, °С = 50
ω, м/с = 1,2
d = 65 мм = 0.065 м
L, м = 10
ν , м2/с = 0,365*10−6
Prc = 3.925
Pr = 2.21
Задача 4
Горизонтальная труба длиной L, м и наружным диаметром d, м расположена в помещении, температура воздуха в котором tв, °С. Средняя температура поверхности трубы tс, °С. Определите величину коэффициента теплоотдачи от трубы к воздуху, а также тепловой поток, теряемый трубой.
Исходные данные:
tв, °С 10
tс, °С 100
d, м 0.12
L, м 8
ν, м2/с 14.16*10-6
Pr 0.705
Λ, Вт/(м*оС) 2.51*10-2
Задача 5
Паропровод диаметром d2/d1 (рис. 2.4) покрыт слоем совелитовой изоляции толщиной δ2, мм. Коэффициенты теплопроводности материала трубы λ1, изоляции λ2= 0,1 Вт/(м·К). Температуры пара tж1и окружающего воздуха tж2, °С. Требуется определить линейный коэффициент теплопередачи kl, Вт/(м2·K), линейную плотность теплового потока ql, Вт/м и температуру наружной поверхности паропровода t3, °С. Исходные данные приведены в таблице 2.7.
Исходные данные:
d1 = 190 мм = 0.19 м
d2 = 206 мм = 0.206 м
δ2 = 100 мм = 0.1 м
λ1, Вт/(м·К) = 35
tж1, °С = 200
α1, Вт/(м2·К) = 220
α2, Вт/(м2·К) = 35
tж2, °С = 20

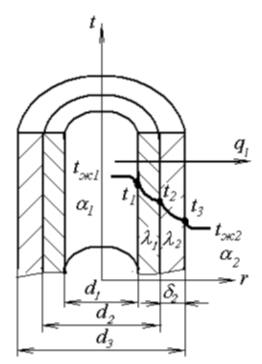

Рис. 2.4. Расчетная схема паропровод
Задача 6

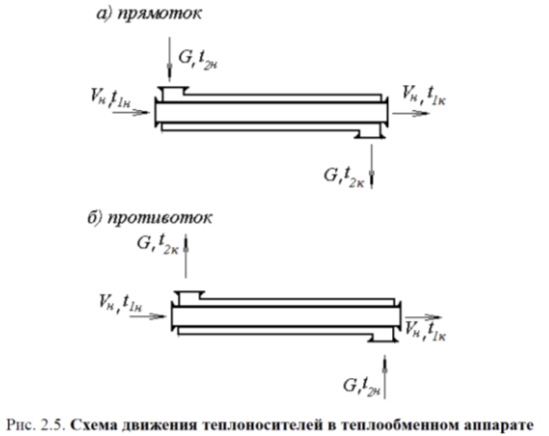

Определите поверхность нагрева стального рекуперативного газо-воздушного теплообменника (толщина стенок δс = 3 мм) при прямоточной и противоточной схемах движения теплоносителей (рис. 2.5).
Объемный расход топочных газов при нормальных условиях Vн, м3/ч, средний коэффициент теплоотдачи от воздуха к поверхности нагрева α1, Вт/(м2·К), от поверхности нагрева к воде α2 = 500 Вт/(м2·К), коэффициент теплопроводности материала стенки трубы (стали) λ = 50 Вт/(м·К), начальные и конечные температуры газа и воды равны соответственно t 1.н, t 1.к , t2.н и t2.к ,°С, теплоемкость топочных газов сг = 1,15 кДж/(кг·К), плотность ρг = 1,23 кг/м3. Определите также расход воды G, кг/ч через теплообменник. Исходные данные для расчета приведены в таблице 2.8.
Исходные данные:
Vн, (м3/ч) = 20000
α1, Вт/(м2·К) = 60
t 1.н, °С = 360
t 1.к, °С = 130
t 2.н, °С = 45
t 2.к, °С = 120
Ср,(кДж/кг∙К) = 1.15
ρ,(кг/м3) = 1.23
δс, (мм) = 3
Задача 7 (циклы тепловых машин)

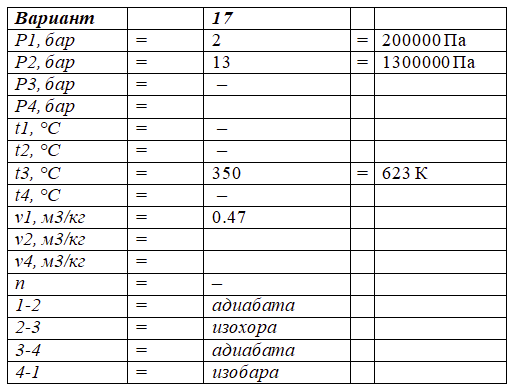

Исходные данные: Идеальный цикл изображен на рисунке 1.5; Рабочее тело – воздух.
Рис. 3.1
1. Определить основные параметры состояния р, υ, T в характерных точках цикла;
2. Определить для каждого процесса, входящего в цикл, Δu, Δs, q, l;
3. Определить термический кпд ŋtцикла.
Рис. 2.1. Расчетная схема паропровода
Толщина первого слоя изоляции δ2, второго – δ3, мм. Коэффициенты теплопроводности изолируемой трубы и слоев изоляции соответственно равны λ1, λ2, λ3, Вт/(м·К). Температура внутренней и внешней поверхностей паропровода соответственно t1 и t4, °С. Определите тепловые потери одного метра длины трубопровода ql, Вт/м и температуры на поверхностях раздела отдельных слоев t2 и t3, °С. Остальные исходные данные приведены в таблице 2.1.
Исходные данные:
d2 = 120 ,мм = 0.12,м
d1 = 110,мм = 0.11,м
δ 3 = 30,мм = 0.03,м
δ 2 = 45, мм = 0.045, м
λ1, Вт/(м·K) = 35
λ2, Вт/(м·K) = 0,15
λ3, Вт/(м·K) = 0,07
t1, °С = 400
t4, °С = 50
Задача 2
Определите коэффициент теплоотдачи для трубы, омываемой поперечным потоком воздуха (рис. 2.2), если наружный диаметр трубы d, мм, температура воздуха tж, °С, скорость ω (м/с) и угол атаки φ, град имеют значения, приведенные в табл. 2.3, а характеристики сухого воздуха – в таблице 2.2.
Рис. 2.2. Схема омывания трубы потоком воздуха
Исходные данные:
d = 25 мм = 0.025 м
tж, °С = 10
ω, м/с = 12
φ, град = 30
Задача 3
По трубе внутренним диаметром d, мм и длиной L, м протекает вода со скоростью w, м/с (рис. 2.3). Средняя температура воды – t, °С , а внутренней стенки трубы – tс, °С. Определите коэффициент теплоотдачи от воды к стенке трубы и передаваемый тепловой поток. Исходные данные приведены в таблицах 2.4, 2.5.
Рис. 2.3. Схема теплообмена к задаче 3.
Исходные данные:
t, °С = 80
tс, °С = 50
ω, м/с = 1,2
d = 65 мм = 0.065 м
L, м = 10
ν , м2/с = 0,365*10−6
Prc = 3.925
Pr = 2.21
Задача 4
Горизонтальная труба длиной L, м и наружным диаметром d, м расположена в помещении, температура воздуха в котором tв, °С. Средняя температура поверхности трубы tс, °С. Определите величину коэффициента теплоотдачи от трубы к воздуху, а также тепловой поток, теряемый трубой.
Исходные данные:
tв, °С 10
tс, °С 100
d, м 0.12
L, м 8
ν, м2/с 14.16*10-6
Pr 0.705
Λ, Вт/(м*оС) 2.51*10-2
Задача 5
Паропровод диаметром d2/d1 (рис. 2.4) покрыт слоем совелитовой изоляции толщиной δ2, мм. Коэффициенты теплопроводности материала трубы λ1, изоляции λ2= 0,1 Вт/(м·К). Температуры пара tж1и окружающего воздуха tж2, °С. Требуется определить линейный коэффициент теплопередачи kl, Вт/(м2·K), линейную плотность теплового потока ql, Вт/м и температуру наружной поверхности паропровода t3, °С. Исходные данные приведены в таблице 2.7.
Исходные данные:
d1 = 190 мм = 0.19 м
d2 = 206 мм = 0.206 м
δ2 = 100 мм = 0.1 м
λ1, Вт/(м·К) = 35
tж1, °С = 200
α1, Вт/(м2·К) = 220
α2, Вт/(м2·К) = 35
tж2, °С = 20
Рис. 2.4. Расчетная схема паропровод
Задача 6
Определите поверхность нагрева стального рекуперативного газо-воздушного теплообменника (толщина стенок δс = 3 мм) при прямоточной и противоточной схемах движения теплоносителей (рис. 2.5).
Объемный расход топочных газов при нормальных условиях Vн, м3/ч, средний коэффициент теплоотдачи от воздуха к поверхности нагрева α1, Вт/(м2·К), от поверхности нагрева к воде α2 = 500 Вт/(м2·К), коэффициент теплопроводности материала стенки трубы (стали) λ = 50 Вт/(м·К), начальные и конечные температуры газа и воды равны соответственно t 1.н, t 1.к , t2.н и t2.к ,°С, теплоемкость топочных газов сг = 1,15 кДж/(кг·К), плотность ρг = 1,23 кг/м3. Определите также расход воды G, кг/ч через теплообменник. Исходные данные для расчета приведены в таблице 2.8.
Исходные данные:
Vн, (м3/ч) = 20000
α1, Вт/(м2·К) = 60
t 1.н, °С = 360
t 1.к, °С = 130
t 2.н, °С = 45
t 2.к, °С = 120
Ср,(кДж/кг∙К) = 1.15
ρ,(кг/м3) = 1.23
δс, (мм) = 3
Задача 7 (циклы тепловых машин)
Исходные данные: Идеальный цикл изображен на рисунке 1.5; Рабочее тело – воздух.
Рис. 3.1
1. Определить основные параметры состояния р, υ, T в характерных точках цикла;
2. Определить для каждого процесса, входящего в цикл, Δu, Δs, q, l;
3. Определить термический кпд ŋtцикла.
