В первой части домашнего задания высказаны предположения по рационализации расчета в программном комплексе QuantorForm:
- изменение закона трения и коэффициента трения
- использование упруго-пластического расчета
- использование многошагового сдвига
Во второй части была исследована:
-зависимость силы штамповки от коэффициента трения и от применяемого закона трения в жестко-пластической задаче
-зависимость силы штамповки от коэффициента трения и от применяемого закона трения в упруго-пластической задаче
-зависимость силы штамповки от количества шагов в многошаговом расчете
-зависимость формы свободной поверхности заготовки от количества шагов в многошаговом расчете.

Часть I

• Цель работы: Выявление влияния характеристик модели и параметров расчета на результаты моделирования технологического процесса выдавливания методом конечных элементов с помощью программы QForm.

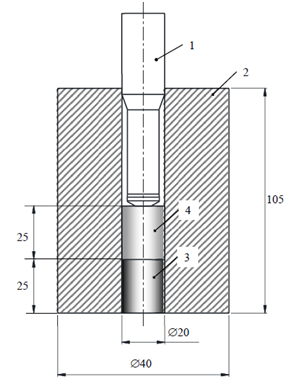

 Сталь 10. Расчетная схема обратного выдавливания представлена на рисунке. Здесь 1 – пуансон, 2 – матрица, 3 – опорный вкладыш, 4 – заготовка. Используется конический пуансон. Создаем модель и сохраняем ее в dxf формат. d=15 мм, d0=7,5 мм

• Загрузка модели в QForm, тип задачи – 2D осесимметричная
• Задаются параметры заготовки
• Задаются параметры инструмента
• Задается условия остановки
• Сравнение с экспериментальными результатами А.Л. Воронцова
• Выводы

Часть II

• 1. Сравнение реальной силой с расчетной силой при трении по Зибелю в жестко-пластической задаче.
• 2. Сравнение реальной силой с расчетной силой при трении по Ливанову в жестко-пластической задаче.
• 3. Сравнение реальной силой с расчетной силой при трении по смешанному закону в жестко-пластической задаче.
• 4. Сравнение реальной силой с расчетной силой при трении по Зибелю в упруго-пластической задаче.
• 5. Сравнение реальной силой с расчетной силой при трении по Ливанову в упруго-пластической задаче.
• 6. Сравнение реальной силой с расчетной силой при трении по смешанному закону в упруго-пластической задаче.
• 7. Рассмотрим зависимость точности расчета при использовании многошагового сдвига.
• 8. Рассмотрим свободную поверхность заготовки при использовании многошагового сдвига.
• Выводы
