Другое 62: Проектирование и исследование механизмов двухступенчатого двухцилиндрового поршневого компрессора (вариант №62Г)

1. Техническое задание
1.1 Краткое описание двухступенчатого двухцилиндрового компрессора
Двухступенчатый двухцилиндровый компрессора предназначен для обеспечения пневматических инструментов и оборудования сжатым воздухом с избыточным давлением.

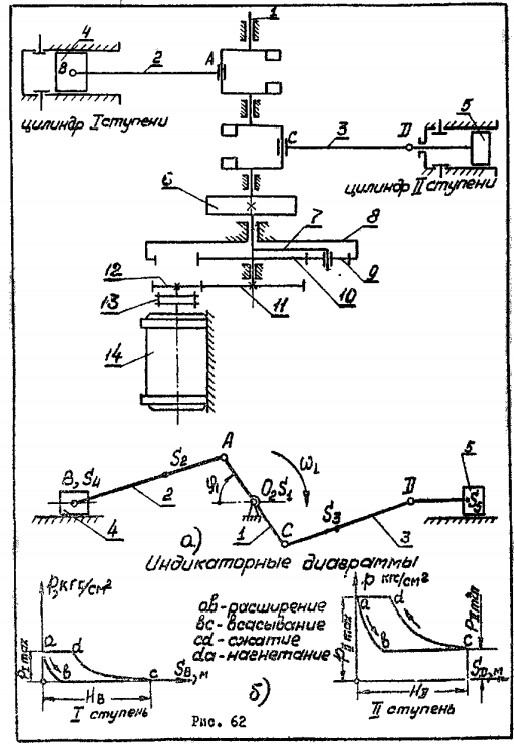

Основной механизм компрессора (рис. 62а) – кривошипно-ползунный. Механизм состоит из коленчатого вала 1, кривошипы которого размещены под углом 180 ͦ , двух шатунов 2,3 и двух поршней 4,5.
Компрессор приводится в действие электродвигателем 14 с числом оборотов nд = 3000 об/мин через муфту 13, пару цилиндрических зубчатых колес 11, 12 (с неподвижными осями) и однорядный планетарный редуктор, состоящий из зубчатых колес 8, 9, 10 и водила 7. Маховик 6 закреплен на коленчатом валу.
В цилиндр I ступени (низкого давления) поступает из атмосферы воздух и после сжатия до PI max кгс/см2 нагнетается в цилиндр II (высокого давления).
В цилиндр II ступени воздух сжимается от PII min = PI max кгс/см2 до PII max кгс/см2 и подается в соответствующую емкость или потребителю.

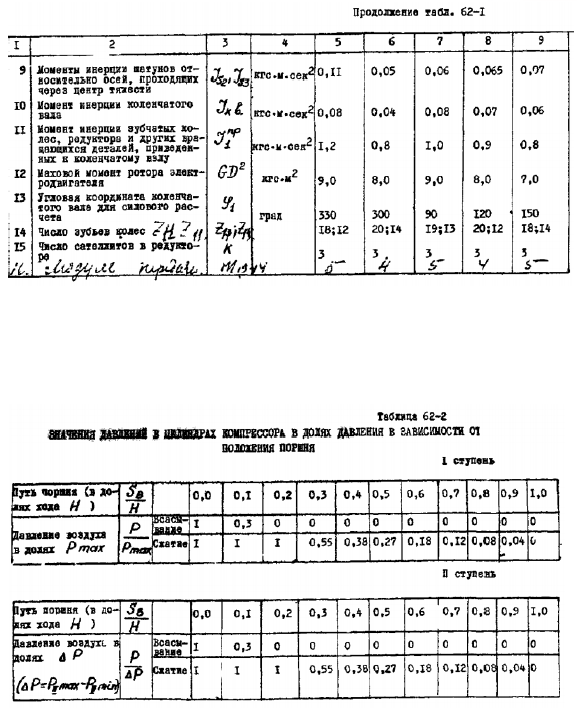

Изменение давлений в цилиндрах I и II ступеней по ходу поршня характеризуется индикаторными диаграммами (рис. 62б), а исходные данные для построения этих диаграмм берутся из табл. 62-2.
При построении индикаторной диаграммы для II ступени учесть, что давление

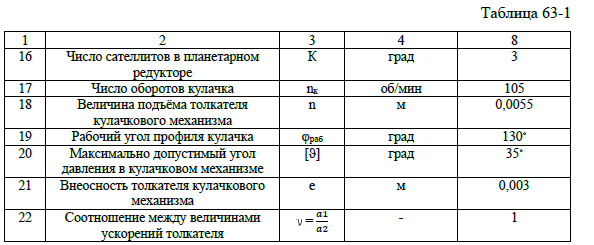

В связи с тем, что на цилиндрах установлены самодействующие всасывающие и нагнетательные клапаны пластинчатого типа, для выполнения работы по проектированию кулачкового механизма использовать схему и сходные данные по заданию № 63.

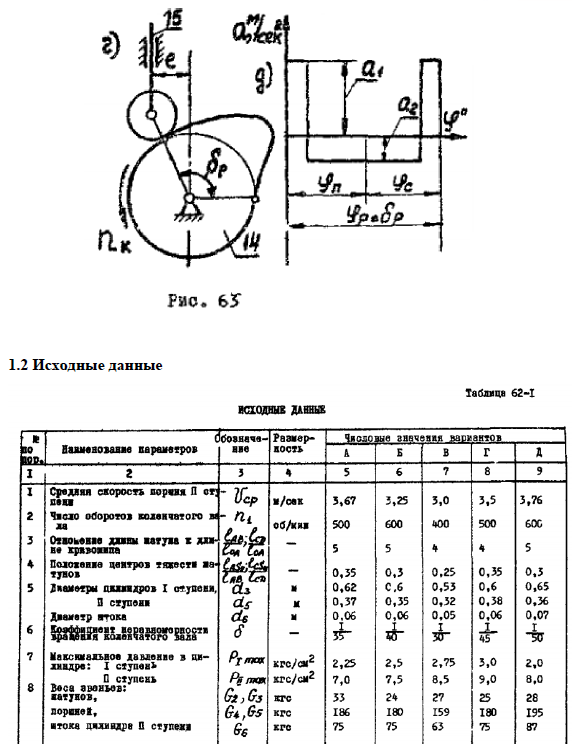

Схема кулачкового механизма представлена на рис. 63г. Схематичное изображение закона изменения ускорения толкателя дано на рис. 63д.
