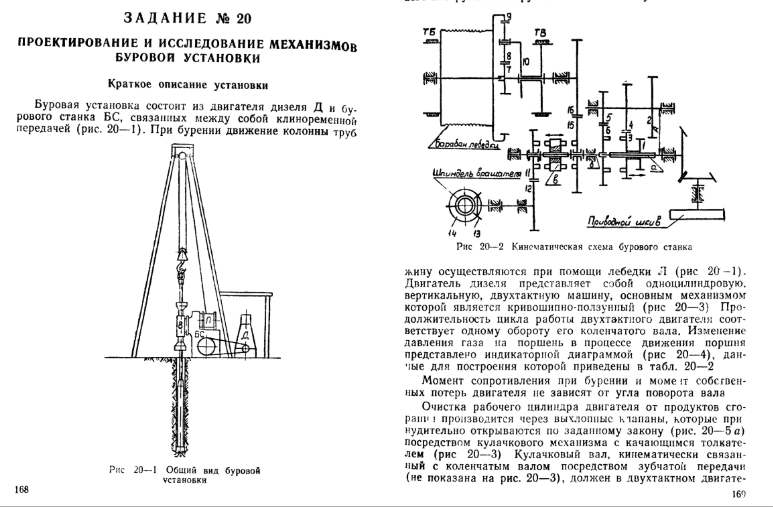

Курсовая работа 20: Проектирование и исследование механизмов буровой установки вариант В

№

Наименование параметра

Обозначение

Размерность

Числовые значения

1.

Средняя скорость поршня

v _ср

м/c

4.0

2.

Отношение длины шатуна к длине кривошипа

-

4.4

3.

Отношение расстояния от точки А до центра тяжести шатуна к длине шатуна

-

0.32

4.

Диаметр цилиндра

d

м

0.20

5.

Число оборотов коленчатого вала

n₁

об/мин

500

6.

Максимальное давление в цилиндре двигателя

p_max

Мпа

4.32

7.

Вес шатуна

G₂

кг

20

8.

Вес поршня

G₃

кг

30

9.

Момент инерции шатуна относительно оси, проходящей через его центр масс

J_2S

кг×м²

1

10.

Момент инерции коленчатого вала (без маховика)

J₁₀

кг×м²

2.25

11.

Коэффициент неравномерности вращения коленчатого вала

d

-

1/100

12.

Угловая координата кривошипа для силового расчета

(Ð BOA на рис.1-3)

j₁

град

90

13.

Ход центра ролика толкателя (точки Т) кулачкового механизма (по дуге)

H

м

0.018

14.

Длина коромысла толкателя

l_CT

м

0.072

15.

Радиус ролика толкателя

R_р

м

0.015

16.

Угловая координата начала открытия выхлопного клапана (рис. 1-5б) – начала подъема толкателя

j’

град

75

17.

Угловая координата конца закрытия выхлопного клапана (рис. 1-5б) – конца спуска толкателя

j’’

град

45

18.

Максимально допустимый угол давления в кулачковом механизме

a _доп

град

40

19.

Межосевое расстояние в коробке передач (рис. 1-2)

A

мм

140

20.

Передаточное отношение первой ступени (рис. 1-2)

i₁₂

-

1.5

21.

Модуль зубчатых колес 1 и 2

M

мм

8

22.

Передаточное отношение планетарного механизма от колеса 7 к водилу 10 в случаe, когда барабан лебедки неподвижен

i_7-10

-

4.0

23.

Модуль зубчатых колес планетарного механизма

m’

мм

8

24.

Число сателлитов в планетарном механизме

K

-

3

25.

Число оборотов барабана лебедки в минуту при подъеме (на 1-й ступени коробки скоростей)

n₉

об/мин

22

26.

Параметры исходного контура реечного инструмента

a₀

a_и

_cс

град

-

-

20

1

0.25
