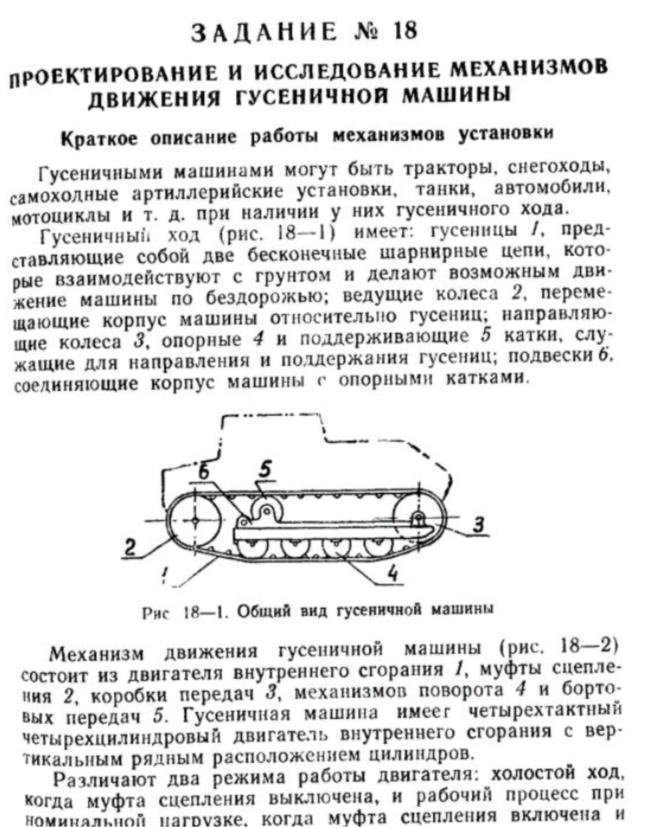

Курсовая работа 18: Проектирование и исследование механизмов движения гусеничной машины вариант Б
-10%
Описание
Курсовая работа 18Б. 4 Листа + РПЗ. (Выполнено в программе КОМПАС).
’Проектирование и исследование механизмов движения гусеничной машины’’
![]()
![]()
Исходные данные.
’Проектирование и исследование механизмов движения гусеничной машины’’
Исходные данные.
| Наименование параметра | Обозначение | Размерность | Числовые значения | |||
| Средняя скорость поршня |
| м/сек | 8.00 | |||
| Отношение длинны шатуна к длине кривошипа | | - | 3.74 | |||
| Отношение расстояния от точки A до центра тяжести S2 шатуна к общей длине шатуна | | - | 0.28 | |||
| Диаметр цилиндра | d | м | 0.130 | |||
| Число оборотов коленчатого вала при номинальной нагрузке | n 1ном | об/мин | 1600 | |||
| Число оборотов коленчатого вала при холостом ходе | n 1хх | об/мин | 700 | |||
| Максимальное давление в цилиндре двигателя при номинальной нагрузке | (p max ) ном | кГ/см2 | 70.0 | |||
| Максимальное давление в цилиндре двигателя при холостом ходе | (p max ) хх | кГ/см2 | 50.0 | |||
| Вес шатуна | G 2 | кГ | 3.56 | |||
| Вес поршня | G 3 | кГ | 3.20 | |||
| Момент инерции шатуна относительно оси, проходящей через его центр тяжести | I 2S | кГмсек2 | 0.00185 | |||
| Момент инерции коленчатого вала (без маховика) | I’ 10 | кГмсек2 | 0.0036 | |||
| Коэффициент неравномерности вращения коленчатого вала при холостом ходе двигателя | δ | - | 1/30 | |||
| Угловая координата кривошипа для силового расчета | φ 1 | град | 90 | |||
| Эффективная мощность двигателя при номинальной нагрузке | N e ном | л.с. | 190 | |||
| Механический к.п.д. двигателя | η | - | 0.76 | |||
| Приведенный к валу двигателя момент инерции вращающихся деталей привода гусениц | I 0 пр | кГмсек2 | 0.74 | |||
| Ход толкателя кулачкового механизма | h | м | 0.013 | |||
| Максимально допустимый угол давления в кулачковом механизме | a доп | град | 30 | |||
| Угол рабочего профиля кулачка выпускного клапана | d раб | град | 120 | |||
| Угол рабочего профиля кулачка впускного клапана | d ’ раб | град | 120 | |||
| Соотношение величин ускорений толкателя | n =a1/a2 | - | 2 | |||
| Межосевое расстояние зубчатой передачи z3, z4 | A | мм | 77 | |||
| Модуль зубчатых колес 3 и 4 | m | мм | 5.0 | |||
| Число зубьев колес 3 и 4 | z 3 z 4 | - - | 12 18 | |||
| Передаточное отношение бортового редуктора i общ =i 3-4 *i пр | i общ | - | 12 | |||
| Число сателлитов в планетарном редукторе | k | - | 3 | |||
| Параметры исходного контура реечного инструмента | a 0 c и c с | град - - | 20 1 0.25 |
Характеристики курсовой работы
Семестр
Номер задания
Вариант
Программы
Просмотров
20
Качество
Идеальное компьютерное
Размер
744,06 Kb
Список файлов
РПЗ.doc
list1.frw
list2.frw
list3.frw
list4.frw
zub.res
