Курсовая работа: Грузовая тележка вариант 4

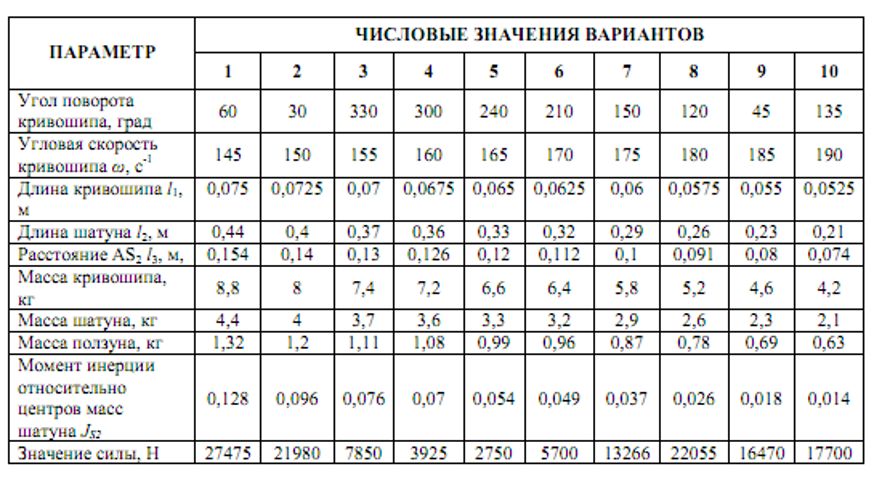

ЗАДАНИЕ 1.
Грузовая тележка.
Кривошипно-ползунный механизм двигателя внутреннего сгорания преобразует возвратно-поступательное движение ползуна (поршня) 3 во вращательное движение кривошипа 1 (коленвал). Цикл движения поршня включает такты расширения и сжатия. При расширении взорвавшаяся в цилиндре рабочая смесь перемещает поршень из в.м.т. в н.м.т. При подходе поршня к н.м.т. открываются продувочные окна в цилиндре и выпускные клапаны. Продукты горения удаляются из цилиндра в выхлопную систему, а цилиндр заполняется чистым воздухом. После перекрытия поршнем продувочных окон и закрытия клапанов начинается сжатие воздуха в цилиндре, заканчивающееся в в.м.т. взрывом впрыснутого топлива.
Задание
Введение
1. Структурный анализ механизма.
2. Кинематический анализ.
2.1. План положений
2.2. План скоростей и ускорений.
2.2.1. План скоростей
2.2.2. План ускорений.
3. Силовой расчет
3.1. Силовой расчёт группы Ассура второго класса.
3.1.1. Определение сил инерции
3.1.2. Определение сил тяжести.
3.1.3. Определение реакций в кинематических парах.
3.2 Силовой расчёт механизма I класса.
3.2.1 Определение силы тяжести.
3.2.2 Определение реакций в кинематических парах.
Список литературы.
