Курсовая работа 120: Проектирование и исследование механизмов поршневого насоса двойного действия вариант В

-50%

Описание

Проектирование и исследование механизмов поршневого насоса двойного действия

Реферат

Расчетно-пояснительная записка к курсовому проекту «Проектирование и исследование механизмов поршневого насоса двойного действия» содержит: 46 страниц машинописного текста и 16 таблиц.
В расчетно-пояснительной записке приведено: проектирование, определение закона движения приведенного звена, кинетостатический силовой расчет основного механизма, проектирование цилиндрической эвольвентной зубчатой передачи, проектирование планетарного редуктора, проектирование кулачкового механизма .
Содержание: стр.
1. Техническое задание 5
1.1. Краткое описание работы механизмов поршневого насоса двойного действия 5
1.2. Исходные данные 6
1.3. Содержание курсового проекта 6
2. Проектирование основного рычажного механизма и определение закона движения его начального звена 7
2.1. Проектирование кривошипно–ползунного механизма по средней скорости поршня 7
2.2. Определение кинематических передаточных функций 10
2.3. Построение индикаторной диаграммы давлений 11
2.4. Анализ и расчет активных сил, действуюших на звенья механизма 11
2.5. Выбор механической модели механизма и вывод формул приведения 13
2.6. Построение графика приведенного момента сопротивления и суммарного приведенного момента 16
2.7. Построение графика работы 18
2.8. Построение графиков приведенных моментов инерции звеньев II группы 18
2.9. Построение графика полной кинетической энергии всего механизма 20
2.10. Построения графика кинетической энергии II группы звеньев 20
2.11. Приведение моментов инерции к коленчатому валу I 20
2.12. Расчет суммарного приведенного момента инерции 21
2.13. Построение графика угловой скорости 21
2.14. Построение графика углового ускорения 23
2.15. Построение графика времени 24
3. Силовой расчет основного рычажного механизма 25
3.1. Исходные данные 25
3.2. Построение плана скоростей 25
3.3. Построение плана ускорений 26
3.4. Определение главных векторов и главных моментов сил инерции 27
3.5. Силовой расчет механизма 28
4. Проектирование зубчатой передачи и планетарного механизма 31
4.1. Исходные данные программы 31
4.2. Идентификаторы обозначения и наименования результирующих величин 31
4.3. Расчет зубчатой передачи на ЭВМ 33
4.4. Выбор коэффициентов смещения 33
4.5. Построение профиля зуба колеса, изготовляемого реечным инструментом 34
4.6. Построение и проектирование зубчатой передачи 35
4.7. Проектирование планетарного зубчатого механизма 36
5. Проектирование кулачкового механизма 38
5.1. Исходные данные 38
5.2. Построение кинематических диаграмм методом графического интегрирования 38
5.3. Определение минимального радиуса кулачковой шайбы 39
5.4. Построение профиля кулачка 40
5.5. Построение графика построения угла давления 40
6. Заключение 41
7. Приложение 43
8. Список используемой литературы 46

1. Техническое задание

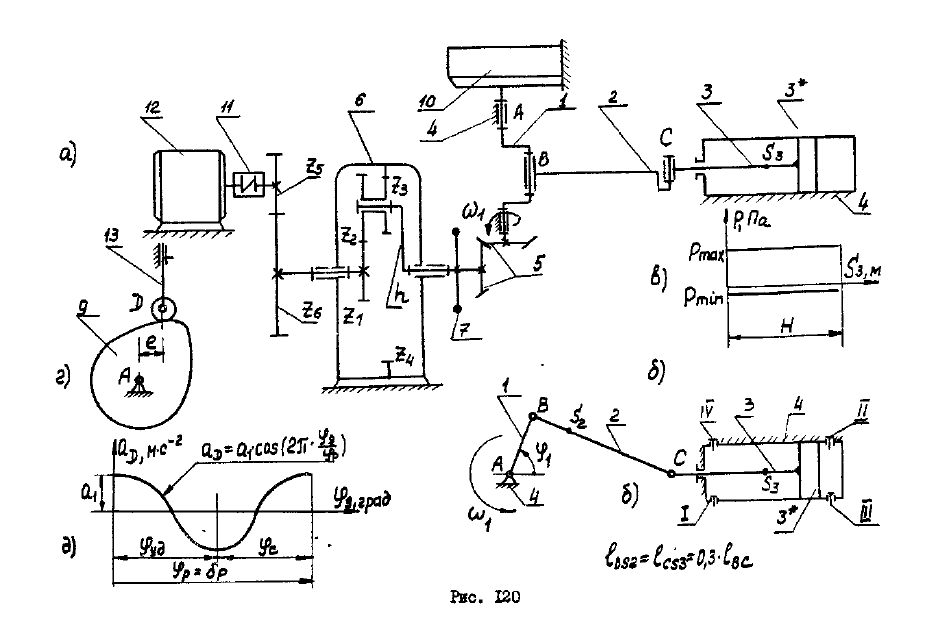

1.1. Краткое описание работы механизмов поршневого насоса двойного действия

Горизонтальный одноцилиндровый поршневой наосос двойного действия, приминяемый в теплоэнергетике, служит для перекачки воды или тепловых нефтепродуктов. Коленчатый вал I насоса приво­дится в движение от электродвигателя 12 через муфту II, пару зубчатых колес с числами зубьев Z5 и Z6, планетарный редуктор 6 и коническую зубчатую передачу 5 с передаточным отношением, рав­ным единице (рис. 1 а, б). На выходном валу редуктора установлен маховик 7. При вращении кривошипа I через шатун 2 поршневой шток 3 с поршнем 3*, находящимся в цилиндре 4, получает возврат­но-поступательное движение.
В процессе работы поршневого насоса двойного действия жидкость вытесняется при движении поршня в обе стороны. При ходе поршня вправо клапаны I и П открыты (рис. 1 6). Через клапан I происходит всасывание, а через клапан П- вытеснение жидкости в напорную трубу. В это время клапаны Ш и IV закрыты. При обратном ходе поршня жидкость через клапан Ш поступает в рабочую камеру, а через клапан IV - в напорную трубу. Таким образом, всасывание и нагнетание жидкости происходят при каждом ходе поршня.
Изменение давления Р жидкости в цилиндре от перемещения S3 поршня З* характеризуется индикаторной диаграммой (рис. 1 в).
Смазка элементов кинематических пар механизма поршневого на­соса осуществляется под давлением от масляного насоса 10, плунжер (толкатель) 13 которого перемещается от кулачка 9, установленного на коленчатом валу I (рис. 1 а, г). Перемещение толкателя осуществляется по закону a d = a 1 *cos(2*π* φ d / φ p ) . (рис. 1д).

1.2. Исходные данные

№ п/п Наименование параметра
Значение
1 Средняя скорость поршня Vcp = 0,55 м/c
2 Частота двойных ходов поршня 3 n 1 = 1,5 1/c
3 Отношение длины шатуна 2 к длине кривошипа 1 λ = l BC /l AB = 4,8
4 Длина штока 3 в долях от хода Н λ 3 = l 3 /H = 1,06
5 Диаметр штока 3 d' 3 = d 3 = 0,04 м
6 Диаметр цилиндра 4 d' 4 = d 4 = 0,08 м
7 Давление жидкости в цилиндре:
максимальное P max = 8,6*10 5 Па
минимальное P min = - 8,6*10 4 Па
8 Масса шатуна 2 m' 2 = m 2 = 12 кг
9 Масса поршня 3 и штока 3* m' 3 = m 3 = 8,2 кг
10 Момент инерции коленчатого вала J 1A = 0,024 кг*м 2
11 Момент инерции шатуна 2 относительно оси, проходящий через его центр масс S 2 J 2S = 0,200 кг*м 2
12 Момент инерции зубчатых колес передачи и редуктора, приведенный к валу двигателя J 3 K ПР = 0,021 кг*м 2
13 Угловая координата кривошипа (для силового расчета кривошипа) φ1 = 45 град
14 Число зубьев колес зубчатой передачи
Z 6 = 21
Z 5 =18
15 Передаточное отношение планетарного редуктора U 1n = 12
16 Число блоков сателлитов k = 3
17 Модуль зубчатых колес передачи и редуктора m = 2,5 мм
18 КПД зубчатой передачи η 3 n = 0,9
19 КПД редуктора η p = 0,95
20 Угол рабочего профиля кулачка δ p = 260 град
21 Максимальный ход толкателя h D = 0,016 м
22 Внеосность толкателя e = 0,010 м
23 Допустимый угол давления в кулачковом механизме [υ] = 35 град
24 Номинальная условная скорость ω 1нач = 0 рад/с
25 Угол поворота кривошипа φ 1 нач = 0 град
26 Положение центра масс шатуна l BS2 /l BC = 0,35
27 Положение центра масс штока l DS3 /l CD = 0,5
28 Момент инерции ротора электродвигателя J э/д = 0,0025 кг*м 2
29 Момент на валу электродвигателя, приведенный к валу кривошипа М д = 325 Н*м

1.3. Содержание курсового проекта

При выполнении курсового проекта прорабатываются следующие вопросы:
  • 1. Проектирование основного рычажного механизма и определе­ние закона движения его начального звена:
а) расчет размеров звеньев механизма по заданным условиям;
б) анализ характера изменения внешних сил, действующих на
звенья механизма;
в) выбор динамической модели машины и определение ее пара­метров - суммарного приведенного момента сия и суммарного приве­денного момента инерции;
г) определение закона движения начального звена механизма;
д) уточнение закона движения начального звена с учетом ха­рактеристики электродвигателя;
е) определение быстродействия механизма.
  • 2. Силовой расчет рычажного механизма:
а) определение линейных ускорений центров масс и угловых ускорений звеньев;
б) определение главных векторов сил инерции и главных мо­ментов сил инерции;
в) анализ силового нагружения входного, выходного и промежуточных звеньев механизма;
г) определение сил, действующих в кинематических парах механизма;
д) определение неизвестной внешней силы (или момента) и оценка погрешности расчета.
  • 3. Проектирование зубчатой передачи и планетарного редукто­ра
а) выбор коэффициента смещения исходного производящего кон­тура, обеспечивающего требуемые свойства передачи;
б) расчет геометрических параметров зубчатых колес и пере­дачи;
в) исследование станочного зацепления исходного производящего контура с меньшим зубчатым колесом и профилирование зуба (включая переходную кривую) методом огибания (обкатки);
г) построение схемы зацепления зубчатых колес и обозначе­ние основных элементов колес и передачи;
д) проектирование кинематической схемы зубчатого планетар­ного механизма (выбор числа зубьев колес) по заданному переда­точному отношению с учетом условий соседства сателлитов, соосности входного и выходного валов и возможности сборки механизма в многосателлитном исполнении.
  • 4. Проектирование кулачкового механизма:
а) согласование движения основного и вспомогательных меха­низмов и определение фазовых углов кулачка;
б) построение графика передаточной функции скорости толка­теля и графика перемещения толкателя по заданной форме графика его ускорения;
в) выбор оптимальных размеров кулачкового механизма с уче­том допустимых углов давления;
г) построение профиля кулачка; .
д) построение графика углов давления в функции угла поворо­та кулачка.

Чертежи

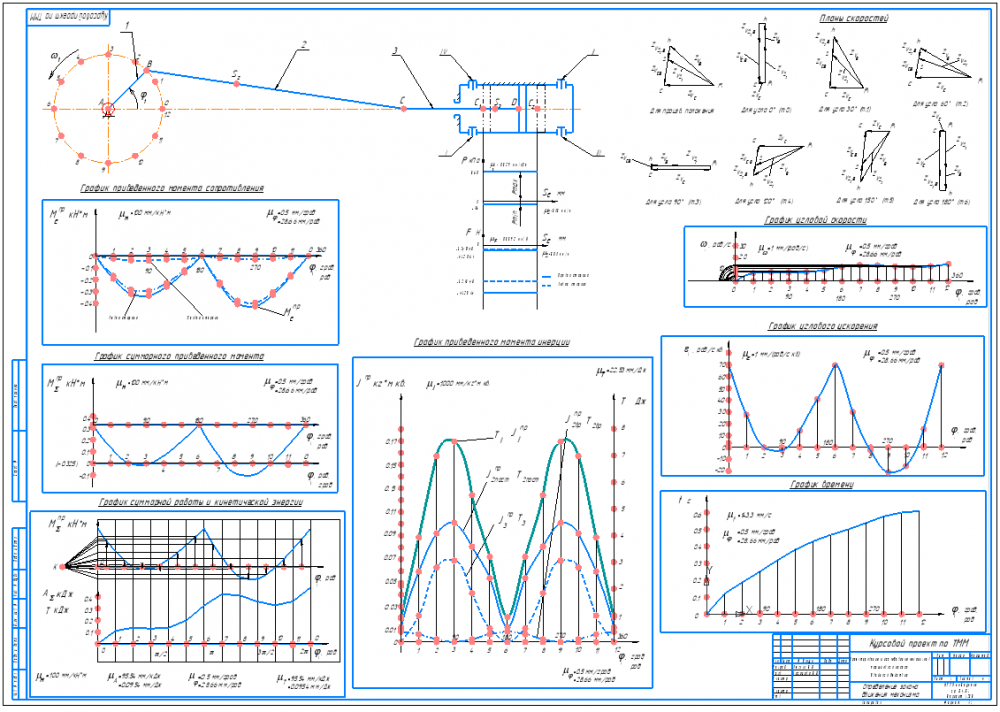

Лист 1 - Определение закона движения

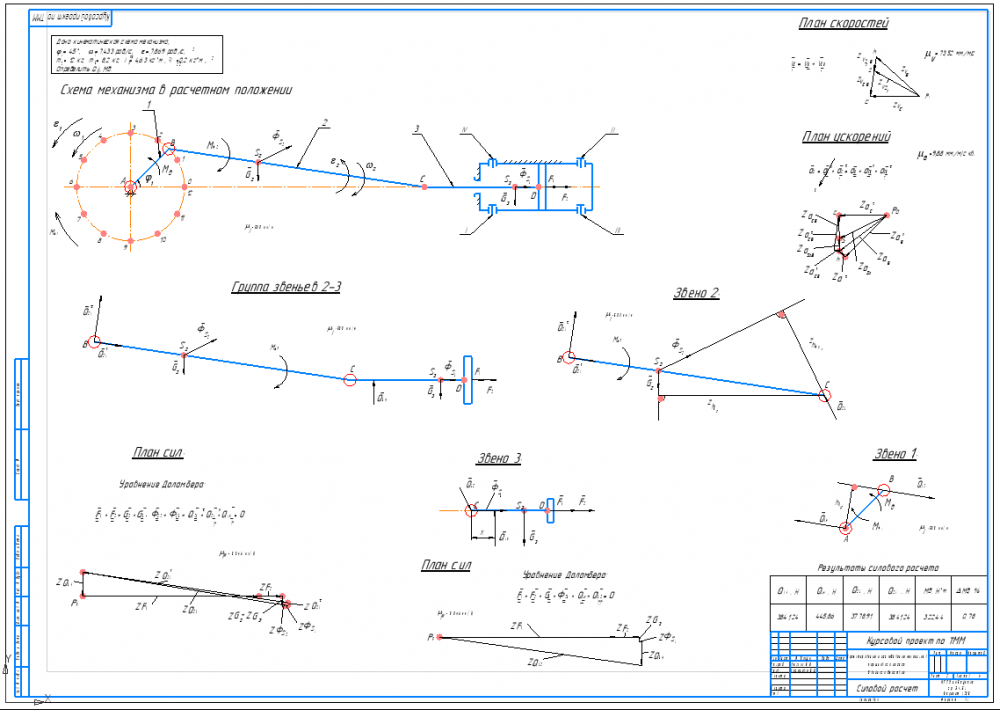

Лист 2 - Силовой расчет

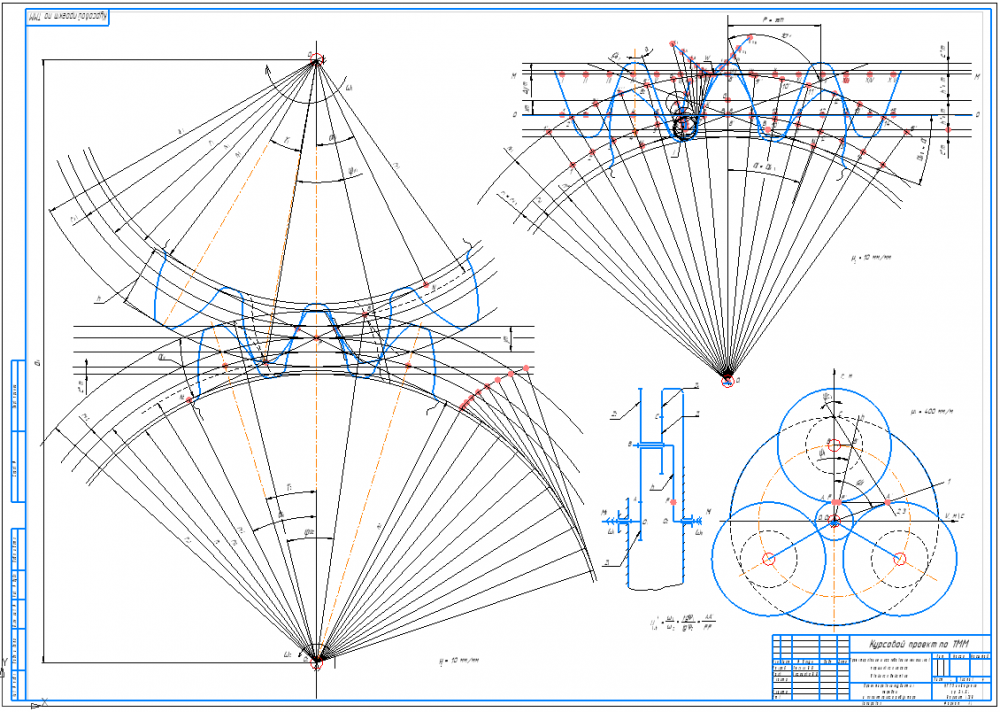

Лист 3 - Проектирование зубчатой передачи

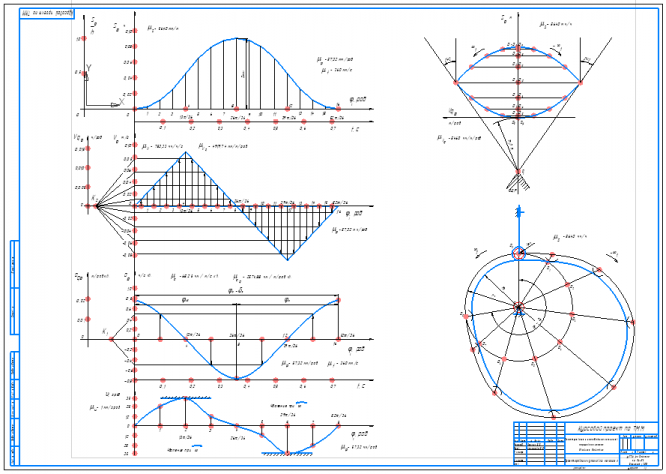

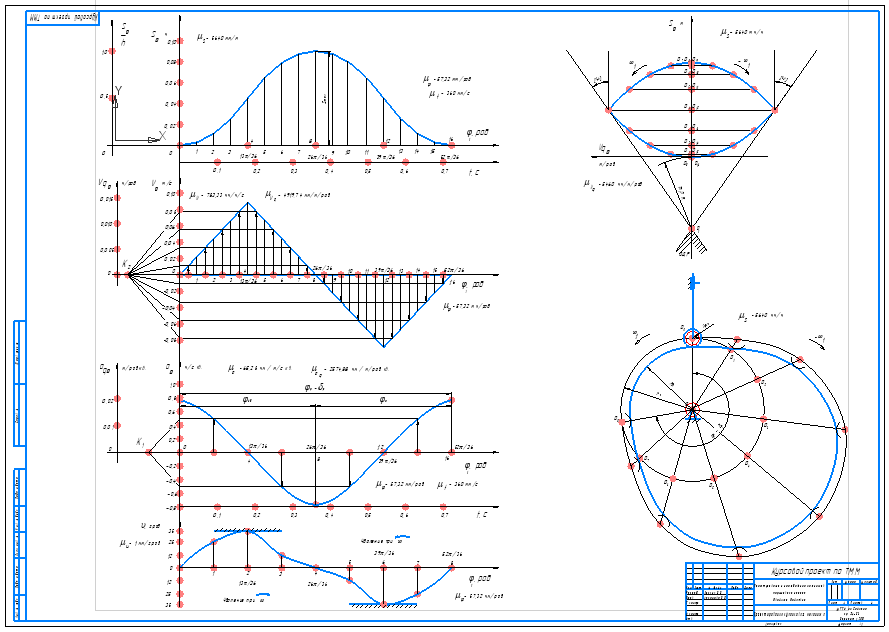

Лист 4 - Проектирование кулачкового механизма
