Курсовая работа 57: Проектирование и исследование механизмов дизель-генераторной установки вариант В

Проектирование и исследование механизмов дизель-генераторной установки

Содержание

• Реферат 2
• Техническое задание 3
• Исходные данные 5

1. Определение закона движения машинного агрегата 7
   1. Проектирование механизма 7
   2. Силы, действующие на звенья механизма 7
   3. Построение индикаторной диаграммы и графика силы 7
   4. Выбор динамической модели для расчета 8
   5. Определение кинематических параметров механизма: функци положения подвижных точек и передаточной функции 8
   6. Определение суммарного приведенного момента внешних сил, приложенных к звеньям механихма 9
   7. Определение приведенного момента от сил, действующих на поршень 10
   8. Построение графика сумарной работы 11
   9. Расчет угловой скорости звена приведения одномассной динамической модели 12
   10. Расчет углового ускорения одномассной динамической модели 13
   11. Определение времени движения механизма 14
2. Силовой расчет механизма 15
   1. Исходные данные 15
   2. Построение механизма 15
   3. Определение скоростей точек механизма 15
   4. Построение плана ускорений 16
   5. Определние значений и направлений главных векторов и главных моментов сил инерции для заданного положения механизма 17
   6. Силовой расчет 18
3. Проектирование кулачкового механизма 21
   1. Построение кинематических диаграмм методом графического интегрирования 21
   2. Определение основных размеров кулачкового механизма 22
   3. Построение профиля кулачка 23
   4. Построение графика изменения угла давления 24
4. Проектирование зубчатой передачи и планетарного механизма 25
   1. Исходные данные программы 25
   2. Идентификаторы, обозначения и наименования результирующих величин 26
   3. Расчет зубчатой передачи на ЭВМ 28
   4. Выбор коэффициентов смещения 32
   5. Построение профиля зуба, изготовляемого реечным инструментом 33
   6. Построение проектируемой зубчатой передачи 33
   7. Проектирование планетарного зубчатого механизма 33

• Заключение 36
• Список литературы 37

Реферат

В курсовом проекте выполнено проектирование дизель-генераторной установки.
Проведено:

• Проектирование механизма и определения закона движения;
• Силовой расчет механизма;
• Проектирование зубчатой передачи и однорядного планетарного редуктора.
• Проектирование кулачкового механизма с поступательно движущимся толкателем.

Расчетно – пояснительная записка записка содержит 37 листов формата А4, 4 рисунка, 9 таблиц; курсовой проект выполнен на 4 листах формата А1.

Техническое задание

Установка состоит из двигателя (дизеля) и электрогенератора.
Двигатель представляет собой одноцилиндровую, вертикальную, двухтактную машину.
Основной механизм двигателя – кривошипно-ползунный (рис.1), состоящий из трех подвижных звеньев:
1 –коленчатый вал, 2 – ша­тун, 3 – поршень.
Коленчатый вал двигателя через планетарный повышающий ре­дуктор (мультипликатор) приводит во вращение вал электрогенера­тора. (Электрогенератор и редуктор на схеме 1 не показаны.)
Схема планетарного редуктора представлена на рис.2.
Для обеспечения требуемой неравномерности вращения на колен­чатом валу находится маховик 6.
Продолжительность цикла работы двухтактного двигателя соот­ветствует одному обороту его коленчатого вала.
Изменение давления в цилиндре двигателя в зависимости от по­ложения поршня представлено на индикаторной диаграмме (рис.3), данные для построения которой приведены в табл. 1.
Кулачковый механизм (рис.1) предназначен для открытия вы­хлопного клапана, через который производится очистка рабочего цилиндра двигателя от продуктов сгорания. Кулачок 4 дисковый, вращающийся, закреплен на распределительном валу O₂, кинемати­чески связанном с коленчатым валом 1 зубчатой передачей Z₁,Z₂,Z₃.
Закон изменения ускорения толкателя представлен на рис.4.
При проектировании и исследовании механизмов двигателя поль­зоваться исходными данными (см. ниже).
Примечание. Геометрический расчёт зубчатой передачи выпол­нить для колес с числами зубьев Z₂ и Z₃.

Исходные данные

Таблица 1Таблица 2
Значения давления в цилиндре двигателя в долях
максимального давления в зависимости от положения поршня

Чертежи

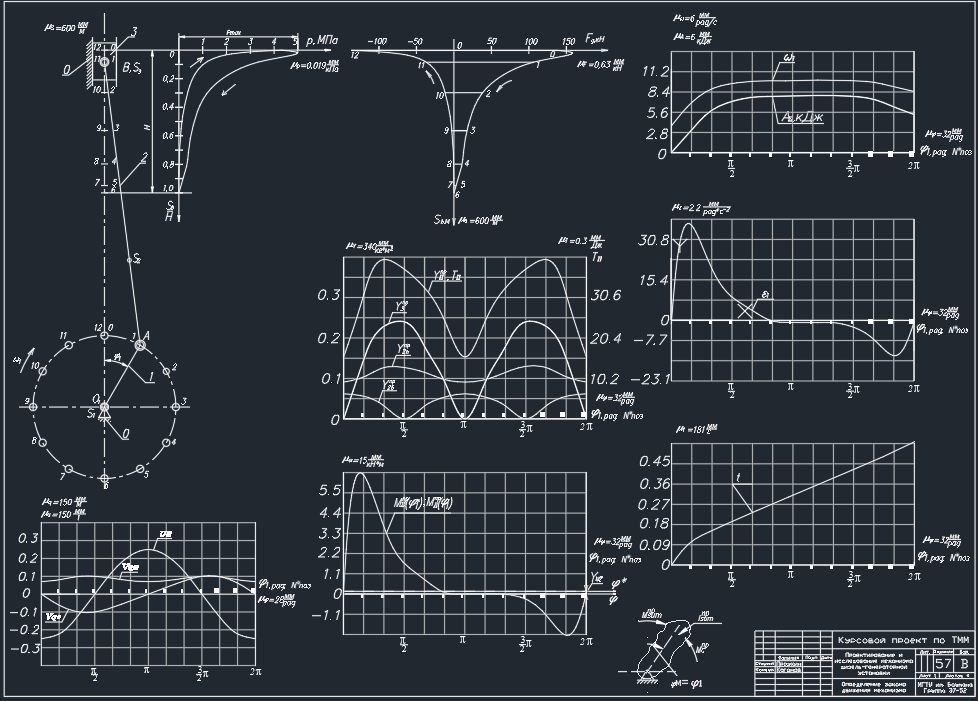

Лист 1 - Определение закона движения

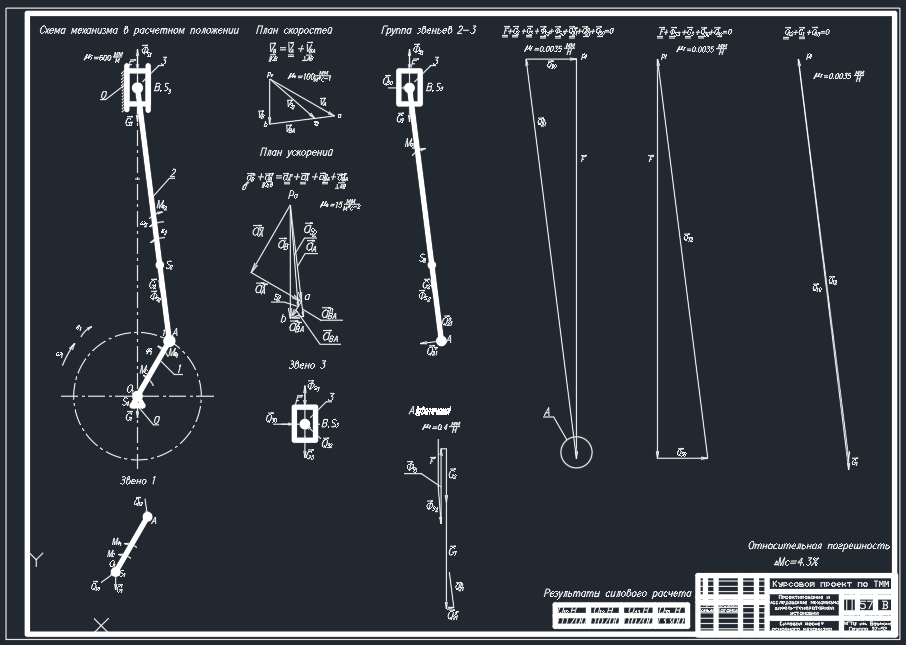

Лист 2 - Силовой расчет

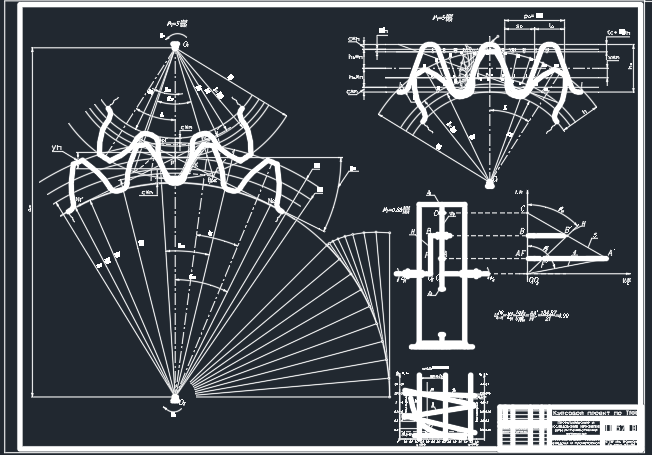

Лист 3 - Проектирование зубчатой передачи

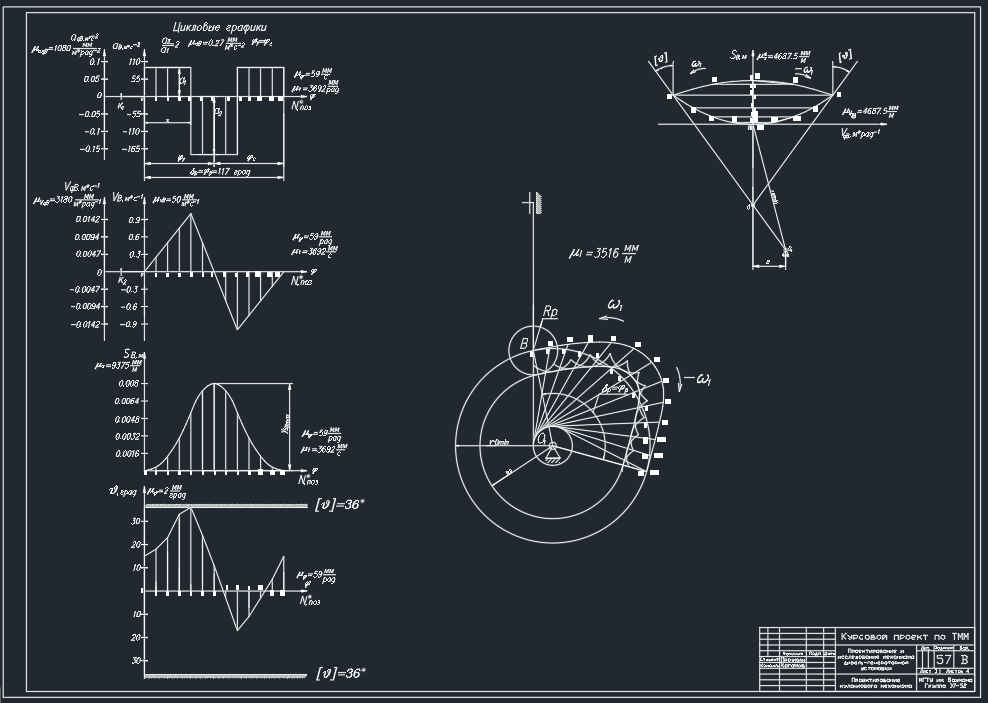

Лист 4 - Проектирование кулачкового механизма
