Курсовая работа 30: Проектирование и исследование механизмов брикетировочного автомата вариант Д

Проектирование и исследование механизмов брикетировочного автомата

Реферат

• проектирование основного механизма брикетировочного автомата, исследовано его движение;
• кинетостатический силовой расчет основного рычажного механизма;
• проектирование цилиндрической эвольвентой зубчатой передачи;
• проектирование двухрядного планетарного механизма;
• проектирование кулачкового механизма с поступательно движущимся толкателем.

Содержание

• Техническое задание - 4 -
• 1. Проектирование основного механизма брикетировочного автомата и определение закона движения его начального звена - 8 -
• 1.1 Проектирование кинематической схемы и определение длин звеньев механизма - 8 -
• 1.2 Расчет кинематических передаточных функций скоростей - 9 -
• 1.3 Построение диаграммы суммарного приведенного момента - 10 -
• 1.4 Построение графика суммарной работы всех сил - 11 -
• 1.5 Построение диаграмм приведенных моментов инерции звеньев - 12 -
• 1.6 Построение диаграмм кинетической энергии механизма - 14 -
• 1.7 Определение необходимого момента инерции маховых масс и выбор размеров и массы маховика - 15 -
• 1.8 Определение закона движения механизма - 16 -
• 2. Силовой расчет механизма брикетировочного аппарата - 18 -
• 2.1 Исходные данные для силового расчета - 18 -
• 2.2 Построение плана скоростей механизма - 19 -
• 2.3 Построение плана ускорений механизма - 20 -
• 2.4 Определение сил инерции, главных моментов сил инерции - 21 -
• 2.5 Определение реакций в кинематических парах - 21 -
• 2.5.1 Группа звеньев 4-5 - 21 -
• 2.5.2 Группа звеньев 2-3 - 22 -
• 2.5.3 Звено 1 - 22 -
• 2.6 Расчет погрешности в определении движущего момента - 22 -
• 3. Проектирование зубчатых механизмов. - 23 -
• 3.1 Исходные данные для проектирования - 23 -
• 3.2 Геометрический расчет эвольвентной зубчатой передачи - 23 -
• 3.4 Построение профиля зуба колеса, изготовляемого реечным инструментом; построение зубчатой передачи. - 29 -
• 3.4.1 Построение станочного зацепления. - 29 -
• 3.4.2 Построение проектируемой зубчатой передачи. - 30 -
• 3.5 Построение планетарного зубчатого редуктора. - 30 -
• 4. Проектирование кулачкового механизма. - 33 -
• 4.1 Построение кинематических диаграмм методом графического интегрирования. - 33 -
• 4.2 Определение основных размеров кулачкового механизма. - 35 -
• 4.3 Построение профиля кулачка. - 36 -
• Заключение - 37 -
• Список использованной литературы. - 38 -

Техническое задание

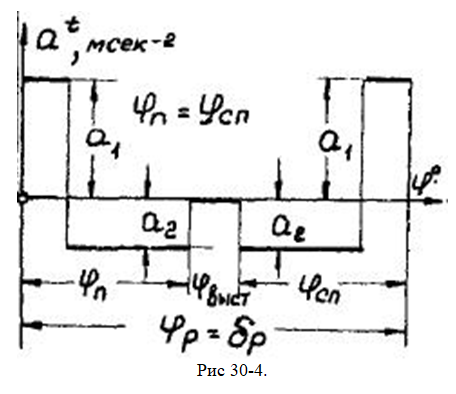

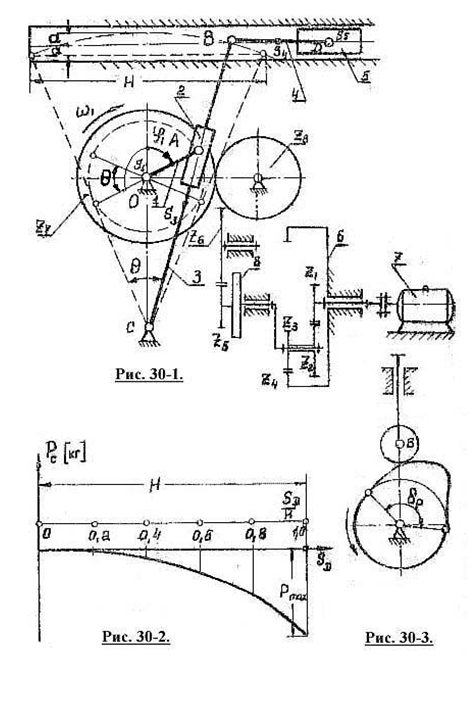

Брикетировочный автомат предназначен для прессования брикетов из порошка (например, из угольной пыли). Для возвратно-поступательного перемещения ползуна используется шестизвенный кривошипно-кулисный механизм с качающейся кулисой, состоящий из кривошипа I, камня 2, кулисы 3, шатуна 4 и ползуна 5 (рис. 30-I). Привод состоит из зубчатой передачи (Z₅, Z₆, Z₇) планетарного редуктора 6 и электродвигателя 7. Маховик 8 установлен на выходном валу редуктора. Прессование происходит при движении ползуна 5 слева направо. Диаграмма сил сопротивления дана на рис. 30-2, а значения усилий прессования - в таблице 30-2. От главного вала, через зубчатую передачу (на чертеже не показана), вращение передается на вал дискового кулачка, приводящего в движение механизм выталкивания брикета из формы. Схема кулачкового механизма выталкивания брикета изображена на рис. 30-3. Механизмы выталкивания и подачи материала на чертежах не показаны. При проектировании кулачкового механизма необходимо обеспечить заданный закон изменения ускорения толкателя (рис. 30-4). Угол принять равным 10.
Примечание: Геометрический расчёт эвольвентой зубчатой передачи выполнить для колес с числами зубьев Z₅ и Z₆.

Исходные данные

Чертежи

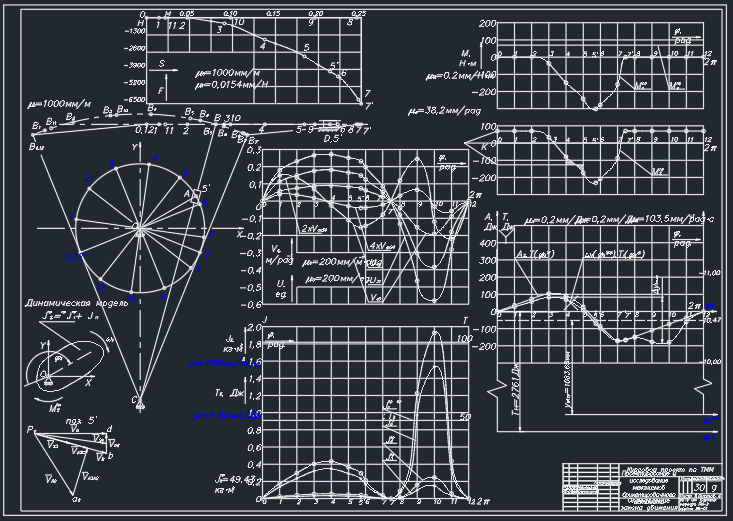

Лист 1 - Определение закона движения

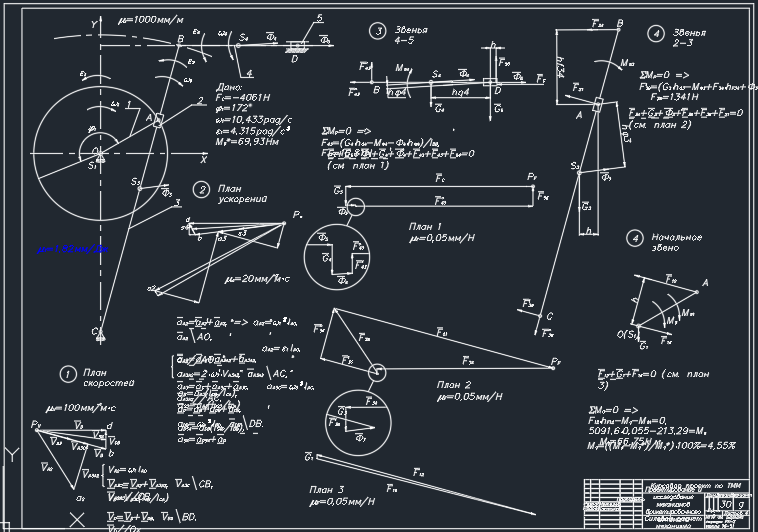

Лист 2 - Силовой расчет

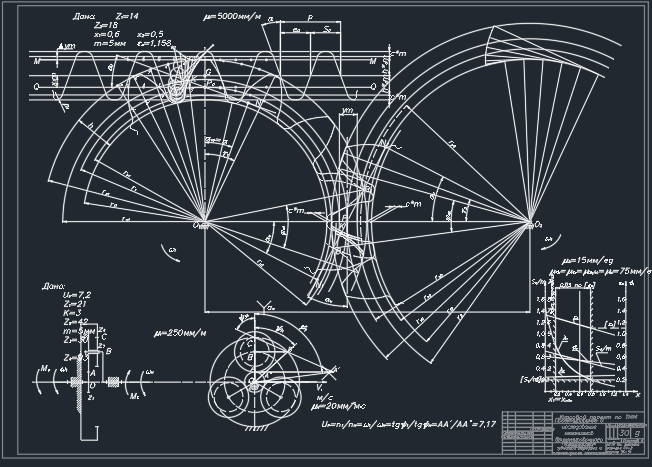

Лист 3 - Проектирование зубчатой передачи Лист 4 - Проектирование кулачкового механизма
