Курсовая работа №52А: Проектирование и исследование механизмов ножниц для резки пруткового металла

Курсовая работа по курсу ТММ вариант №52А.
Задание было выдано и проверено Д.В.Сащенко, который требовательно относится к правильности и простоте расчетов и оформлению, поэтому файлы соответствуют достаточно высоким нормам. За оформление и выполнение доп. задания были поставлены оценки отлично.

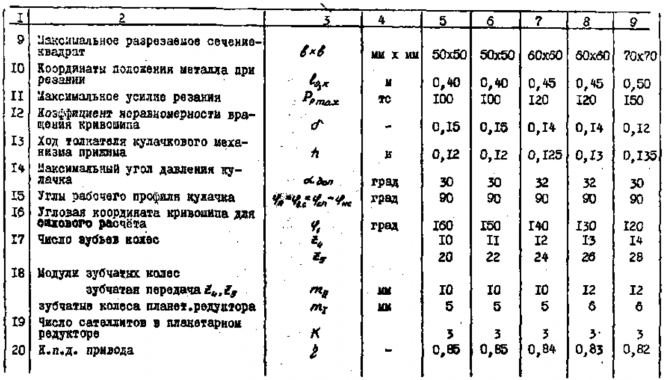

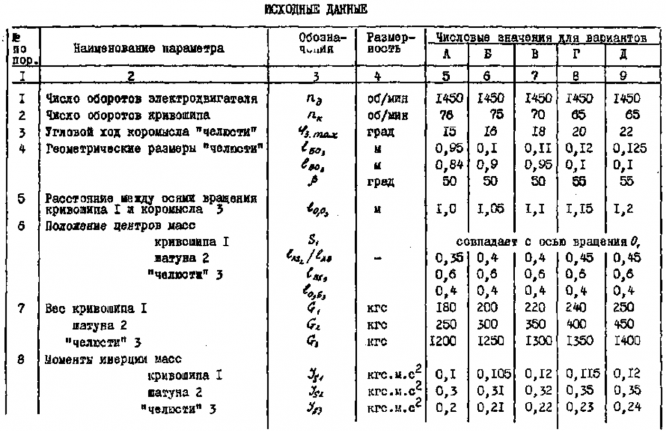

Условие задания:

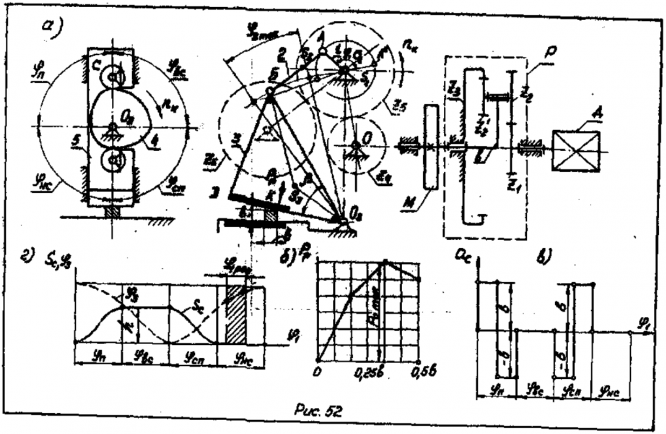

Аллигаторные ножницы (рис. 1) предназначены для резки мелкосортного металла. Основной механизм со звеньями 1, 2, 3 – кривошипно-коромысловый. На коромысле 3 смонтирован верхний нож; нижний нож установлен на станине. Коленчатый вал 1 приводится в движение от электродвигателя Д через планетарный редуктор Р и зубчатую передачу , . Маховик М установлен на выходном валу редуктора.
“Челюсть” ножниц, совершая возвратно-вращательное движение, производит рез металла. Диаграмма усилия реза дана на рис. 2.
Процесс реза введется с прижимом разрезаемого металла к нижнему ножу “лапой” 5 механизма прижима. Кулачок 4 механизма прижима связан зубчатым колесом с приводом основного механизма. Закон изменения ускорения толкателя показан на рис. 3.
Циклограмма работы механизмов ножниц дана на рис. 4. Подача заготовки осуществляется вспомогательным механизмом, не показанным на схеме.
В качестве дополнительного задания по курсовой работе необходимо было просчитать цикловое КПД рычажного механизма.

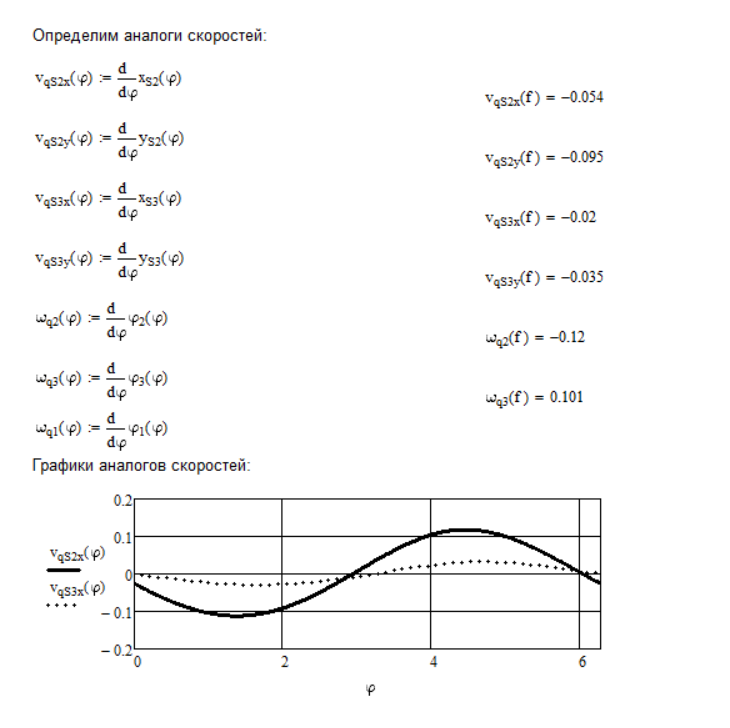

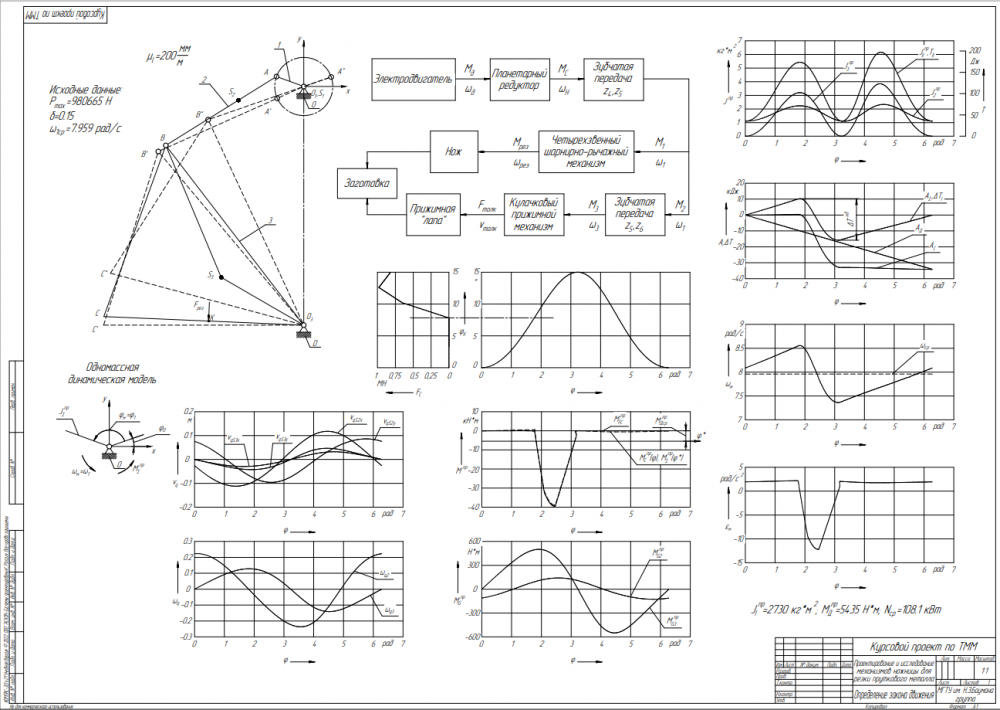

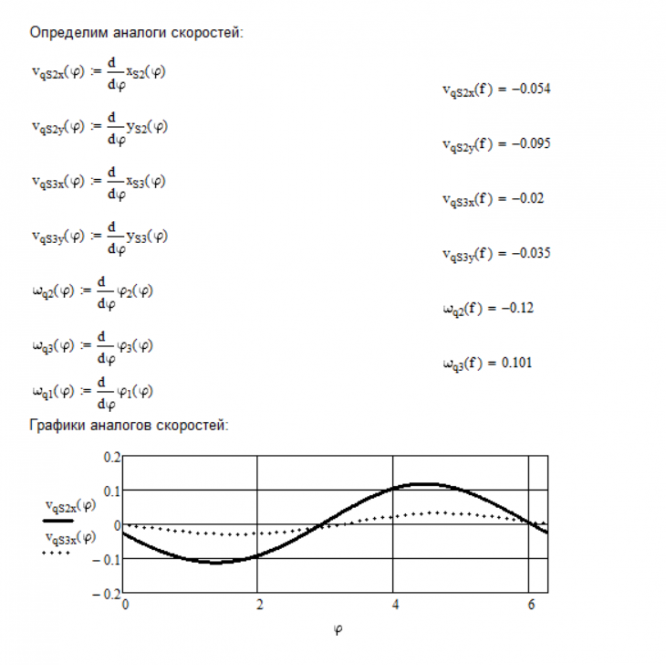

В файлах находятся функциональная и расчетная схемы механизма, геометрический расчет недостающих параметров. Также приложены два файла формата среды Mathcad: файл "Курсовая работа" - расчет кинематических и динамических параметров и построение основных диаграмм механизма (1 лист), силовой расчет механизма через матрицы (2 лист) и доп. задание; файл "Кулачок" содержит в себе расчет кулачкового механизма. Пример оформления расчета в Mathcad:
Файл "Diada" содержит в себе результаты расчета кинематических передаточных функций, а также сил реакций в шарнирах и уравновешивающего момента. Диада не учитывает при расчете момент сил инерции на 1 звене, поэтому величина момента из Диады является суммой момента сил инерции на 1 звене M_Ф1 и уравновешивающего момента M₁ из расчета в Mathcad.
В файле Excel находится таблица с расчетом основных параметров зубчатой передачи, необходимых для построения. В файле РПЗ присутствует код на языке Python для расчета параметров планетарной передачи. Порядок построения зубчатого зацепления и кинематического анализа планетарной передачи находятся на сайте Тубуса.нет: https://tubusa.net/tmm.

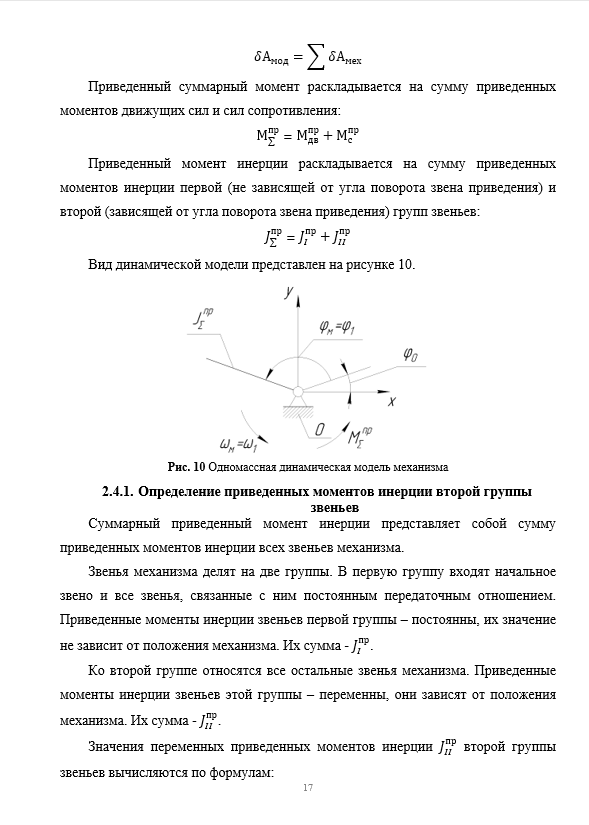

На листах размещены все необходимые по решению и оформлению рисунки, таблицы, графики и расчеты. В файле РПЗ находится описание всего процесса расчета механизма, оформленное по ГОСТ. Пример оформления листа и РПЗ:
