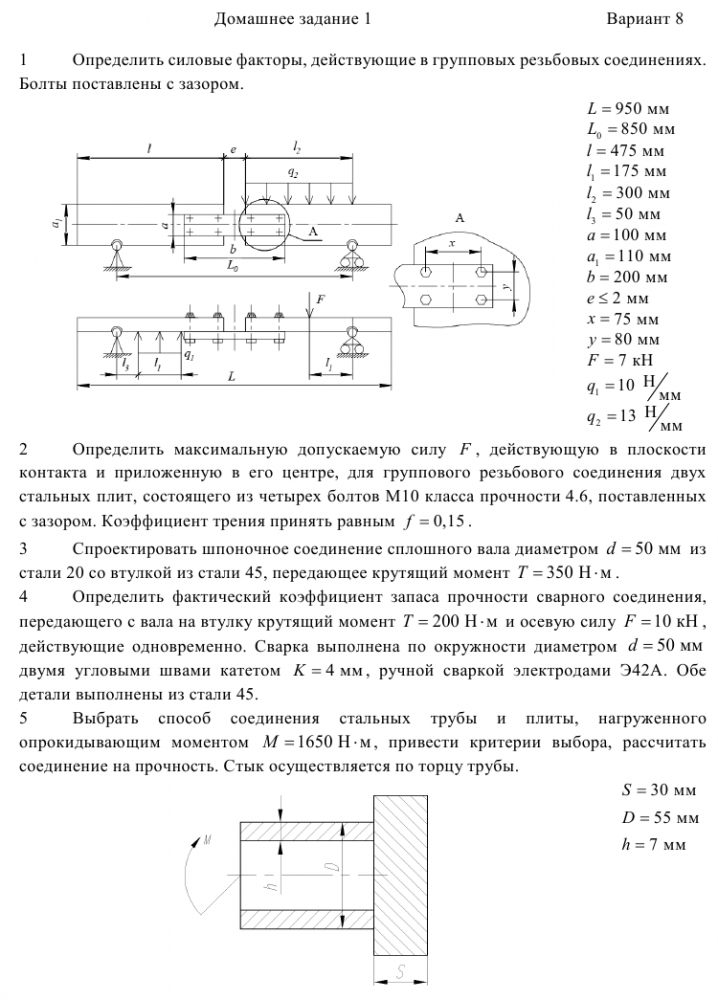

Идеально выполненное в Word домашнее задание по новым бланкам. Вариант 8

2 Определить максимальную допускаемую силу F , действующую в плоскости контакта и приложенную в его центре, для группового резьбового соединения двух стальных плит, состоящего из четырех болтов М10 класса прочности 4.6, поставленных с зазором. Коэффициент трения принять равным f = 0,15 . 3 Спроектировать шпоночное соединение сплошного вала диаметром d = 50 мм из стали 20 со втулкой из стали 45, передающее крутящий момент T = 350 Н⋅м. 4 Определить фактический коэффициент запаса прочности сварного соединения, передающего с вала на втулку крутящий момент T = 200 Н⋅м и осевую силу F =10 кН , действующие одновременно. Сварка выполнена по окружности диаметром d = 50 мм двумя угловыми швами катетом K = 4 мм, ручной сваркой электродами Э42А.

Обе детали выполнены из стали 45. 5 Выбрать способ соединения стальных трубы и плиты, нагруженного опрокидывающим моментом M =1650 Н⋅м, привести критерии выбора, рассчитать соединение на прочность. Стык осуществляется по торцу трубы..
