Курсовая работа 35: Проектирование и исследование механизмов поршневого насоса вариант А
Описание

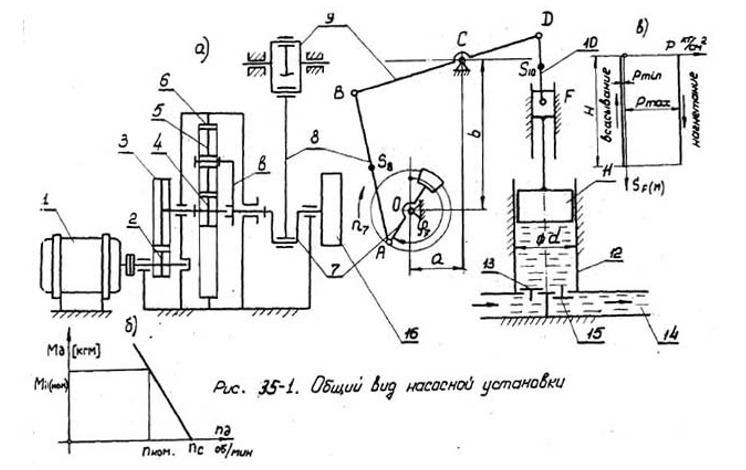

Выполненная самостоятельно и защищенная на "отл" работа варианта 35 "А". Условие представлено ниже на фото. Работа содержит РПЗ, все листы работы, выполненные в КОМПАСе., маткад решение к выполненным расчётам. Это всё, что нужно для успешной сдачи и защиты.
№ п/п | Наименование параметра | Обозначение | Размерность | Значение | Размерность (СИ) | Значение (СИ) |
1 | Номинальное число оборотов электродвигателя | nном. | об/мин | 960 | 1/с | 16 |
2 | Синхронное число оборотов электродвигателя | nc | об/мин | 1000 | 1/с | 16,666 |
3 | Момент на валу двигателя при номинальном числе оборотов | (Mδ)ном. | кГ*м | 0,75 | Н*м | 7,355 |
4 | Число оборотов вала (7) | n7 | об/мин | 100 | 1/с | 1,666 |
5 | Диаметр цилиндра | d | м | 0,110 | ||
6 | Ход поршня | H | м | 0,120 | ||
7 | Максимальное давление жидкости в цилиндре | Pmax | кГ/см2 | 3 | Па | 299971 |
8 | Коэффициент неравномерности вращения кривошипного вала (7) | δ | 1/12 | |||
9 | Размеры звеньев | lbc | м | 0,170 | ||
lcd | 0,160 | |||||
ldf | 0,100 | |||||
a | 0,100 | |||||
10 | Коэффициент изменения средней скорости поршня | 1,2 | ||||
11 | Маховый момент ротора электродвигателя | GD2 | кГ*м2 | 0,40 | ||
12 | Приведённый к валу 7 момент инерции всего зубчатого редуктора | кГ*м*сек2 | 0,15 | кГ*м2 | 1,471 | |
13 | Момент инерции кривошипного вала 7 (без маховика) | кГ*м*сек2 | 0,003 | кГ*м2 | 0,029 | |
14 | Вес звена 11 (поршень с ползуном) | G11 | кГ | 4 | ||
15 | Ориентировочный вес единицы длины звеньев 8,9,10 | q | кГ/см | 0,06 | кГ/м | 6 |
16 | Угловая координата звена 7 для силового расчёта (рис.35-1а) | φ7 | град | 200 | рад | |
17 | Числа зубьев колёс 2,3 | Z2 | 11 | |||
Z3 | 17 | |||||
18 | Модуль зубчатой передачи 2,3 | m | мм | 2,5 | ||
19 | Число сателлитов в планетарном редукторе | K | 3 |
