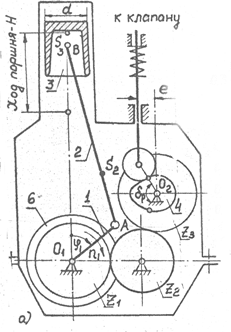

Курсовая работа 57: Проектирование и исследование механизмов дизель-генераторной установки вариант Б
Описание
№ | Параметр | Обозначение | Размерность | Значение |
1 | Средняя скорость поршня | (VB)ср | м/с | 4.7 |
2 | Число оборотов коленчатого вала двигателя при установившемся режиме | n1 | об/мин | 700 |
3 | Диаметр цилиндра двигателя | d | м | 0.18 |
4 | Отношение длины шатуна к длине кривошипа | lAB/lOA | - | 3.5 |
5 | Отношение расстояния от точки А до центра тяжести шатуна к длине шатуна | lAS2/lAB | - | 0.34 |
6 | Максимальное давление в цилиндре | Pmax | кгс/см2 | 60 |
7 | Вес коленчатого вала с маховиком | G1 | кгс | 200 |
8 | Вес шатуна | G2 | кгс | 16 |
9 | Вес поршня | G3 | кгс | 20 |
10 | Момент инерции шатуна относительно оси, проходящей через его центр тяжести | I2s | кгc.м.c2 | 0.04 |
11 | Момент инерции кривошипа, маховика и вращающихся звеньев, приведенный к валу кривошипа | Iпр0 | кгc.м.c2 | 15 |
12 | Момент сопротивления генератора | Мс1 | кгс.м | 20 |
13 | Угловая координата кривошипа для начала разгона | j0 | град | 30 |
14 | Начальная угловая скорость коленчатого вала при разгоне | ω0 | с-1 | 3 |
15 | Угловая координата кривошипа для силового расчета | j1 | град | 60 |
16 | Величина подъема толкателя кулачкового механизма | h | м | 0.01 |
17 | Рабочий угол профиля кулачка | δр | град | 125 |
18 | Максимально допустимый угол давления в кулачковом механизме | [υ] | град | 35 |
19 | Внеосность толкателя кулачкового механизма | e | м | 0.007 |
20 | Числа зубьев зубчатых колес | Z1 | - | 22 |
Z2 | - | 13 | ||
Z3 | - | 22 | ||
21 | Модуль зубчатых колес Z1, Z2, Z3 | m | мм | 2.5 |
22 | Передаточное отношение планетарного механизма | UH4 | - | 1/(4.5) |
23 | Число сателлитов в планетарном механизме | K | - | 3 |
24 | Модуль зубчатых колес планетарного механизма | m’ | мм | 5 |
|
|
|
|
|
Файлы условия, демо
Характеристики курсовой работы
Список файлов
- ТММ курсач
- 3 лист.dwg 1,89 Mb
- 4 лист.dwg 2,88 Mb
- List2.dwg 5,62 Mb
- OldVersions
- 4 лист.0010.dwg 2,87 Mb
- Лист 1.0017.dwg 1,47 Mb
- Лист2.0010.dwg 5,64 Mb
- Схема механизма.0002.idw 318 Kb
- ТММ2.0010.idw 340,5 Kb
- ТММ3.0001.idw 316 Kb
- opm1.dwg 160,93 Kb
- stan_zacep.xmcd 165,77 Kb
- ~Лист 1.dwg.10540.tmp 572,5 Kb
- ~Лист2.dwg.12080.tmp 2,58 Mb
- ~Лист2.dwg.9088.tmp 744,5 Kb
- Давление.xlsx 13,82 Kb
- ЛИСТ1.idw 5,07 Mb
- Лист 1.dwg 1,47 Mb
- Лист 1.pdf 248,63 Kb
- Лист Microsoft Excel (2).xlsx 8,51 Kb
- Лист Microsoft Excel.xlsx 12,91 Kb
- Лист2.dwg 5,62 Mb
- Лист2.pdf 206,73 Kb
- Прога на тмм.xmcd 644,6 Kb
- РПЗ.docx 9,15 Mb
- Сила.xlsx 11,29 Kb
- Схема механизма.idw 332,5 Kb
- Схема механизма.pdf 17,05 Kb
- ТММ2.idw 338 Kb
- ТММ2.pdf 22,16 Kb
- ТММ3.idw 319 Kb
- ТММ3.pdf 20,94 Kb
- ТММ4.1.pdf 21,01 Kb
- Тмм 4.pdf 22,23 Kb
- Чертеж1.idw 290,5 Kb
