Курсовая работа 120: Проектирование и исследование механизмов поршневого насоса двойного действия вариант Г

Проектирование и исследование механизмов поршневого насоса двойного действия

Содержание

• РЕФЕРАТ 1
• СОДЕРЖАНИЕ 2
• ТЕХНИЧЕСКОЕ ЗАДАНИЕ 4
• Назначение, функциональная схема, принцип работы 4
• Схема установки 4
• Исходные данные 5
• Содержание курсового проекта 6
• 1.ОПРЕДЕЛЕНИЕ ЗАКОНА ДВИЖЕНИЯ ПРИ УСТАНОВИВШЕМСЯ РЕЖИМЕ РАБОТЫ МЕХАНИЗМА 8
• 1.1 Определение размеров звеньев 8
• 1.2 Построение индикаторной диаграммы 8
• 1.3 Определение значений передаточных функций и отношений основного механизма 9
• 1.4 Выбор одномассовой динамической модели 9
• 1.4.1 Определение суммарного приведенного момента внешних сил 10
• 1.4.2 Определение приведенных моментов инерции звеньев механизма 11
• 1.5 Определение суммарной работы приведенного момента, работы движущих сил и сил сопротивления 12
• 1.6 Определение закона движения механизма 12
• 1.6.1 Построение графика угловой скорости первого звена 12
• 1.6.2 Построение графика углового ускорения первого звена 13
• 1.7 Определение дополнительной массы маховика 13
• 2. СИЛОВОЙ РАСЧЕТ МЕХАНИЗМА 14
• 2.1 Исходные данные для силового расчета 14
• 2.2 Построение планов скоростей и ускорений 14
• 2.2.1 Построение плана скоростей 14
• 2.2.2 Построение плана ускорений 15
• 2.3 Определение нагрузок, приложенных к механизму 15
• 2.4 Определение реакций в кинематических парах механизма 16
• 3. ПРОЕКТИРОВАНИЕ ЗУБЧАТОЙ ПЕРЕДАЧИ И ПЛАНЕТАРНОГО МЕХАНИЗМА 18
• 3.1 Исходные данные 18
• 3.2 Качественные показатели зубчатых передач 18
• 3.3 Выбор коэффициентов смещения с учетом качественных показателей 19
• 3.4 Геометрический расчет зацепления 19
• 3.5 Проектирование планетарного редуктора 19
• 4. ПРОЕКТИРОВАНИЕ КУЛАЧКОВОГО МЕХАНИЗМА 22
• 4.1 Исходные данные 22
• 4.2 Построение кинематических диаграмм 22
• 4.3 Определение основных параметров кулачкового механизма 22
• 4.4 Построение профиля кулачка 23
• ЗАКЛЮЧЕНИЕ 24
• СПИСОК ЛИТЕРАТУРЫ 25
• ПРИЛОЖЕНИЕ 1
• ПРИЛОЖЕНИЕ 2
• ПРИЛОЖЕНИЕ 3

Реферат

• определение закона движения при установившемся режиме;
• силовой расчет механизма в заданном положении;
• проектирование планетарного редуктора;
• проектирование кулачкового механизма.

Техническое задание

Назначение, функциональная схема, принцип работы

Горизонтальный одноцилиндровый поршневой насос двойного действия, применяемый в теплоэнергетике, служит для перекачки воды или тепловых нефтепродуктов. Коленчатый вал I насоса приво­дится в движение от электродвигателя 12 через муфту II, пару зубчатых колес с числами зубьев Z5 и Z6, планетарный редуктор 6 и коническую зубчатую передачу 5 с передаточным отношением, рав­ным единице (рис. 1 а, б). На выходном валу редуктора установлен маховик 7. При вращении кривошипа I через шатун 2 поршневой шток 3 с поршнем 3*, находящимся в цилиндре 4, получает возврат­но-поступательное движение.
В процессе работы поршневого насоса двойного действия жидкость вытесняется при движении поршня в обе стороны. При ходе поршня вправо клапаны I и II открыты (рис. 1 6). Через клапан I происходит всасывание, а через клапан II - вытеснение жидкости в напорную трубу. В это время клапаны III и IV закрыты. При обратном ходе поршня жидкость через клапан III поступает в рабочую камеру, а через клапан IV - в напорную трубу. Таким образом, всасывание и нагнетание жидкости происходят при каждом ходе поршня. Изменение давления Р жидкости в цилиндре от перемещения S3 поршня З* характеризуется индикаторной диаграммой (рис. 1 в).
Смазка элементов кинематических пар механизма поршневого на­соса осуществляется под давлением от масляного насоса 10, плунжер (толкатель) 13 которого перемещается от кулачка 9, установленного на коленчатом валу I (рис. 1 а, г). Перемещение толкателя осуществляется по закону a_d = a₁*cos(2*π* φ_d / φ_p) . (рис. 1д).

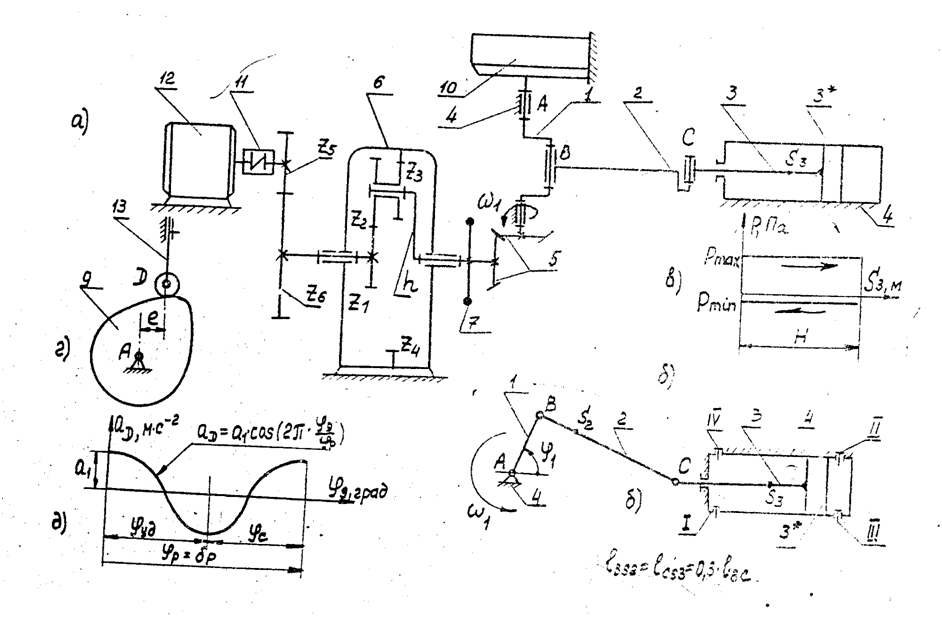

рис. 1

Исходные данные

Содержание курсового проекта

• 1. Проектирование основного рычажного механизма и определе­ние закона движения его начального звена:

• 2. Силовой расчет рычажного механизма:

• 3. Проектирование зубчатой передачи и планетарного редукто­ра

• 4. Проектирование кулачкового механизма:

Чертежи

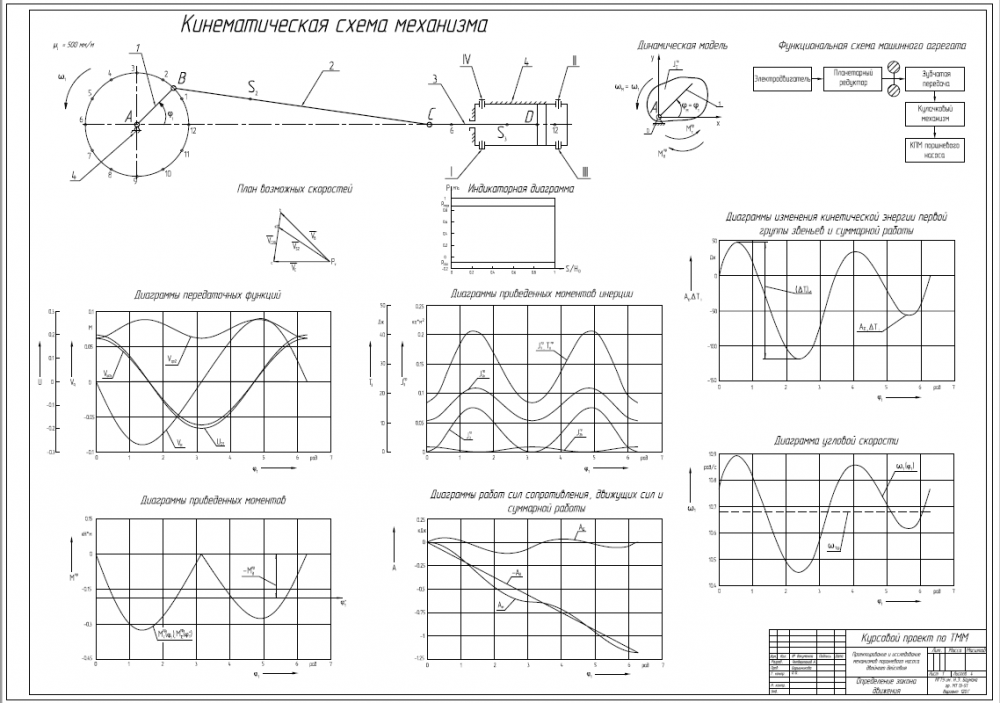

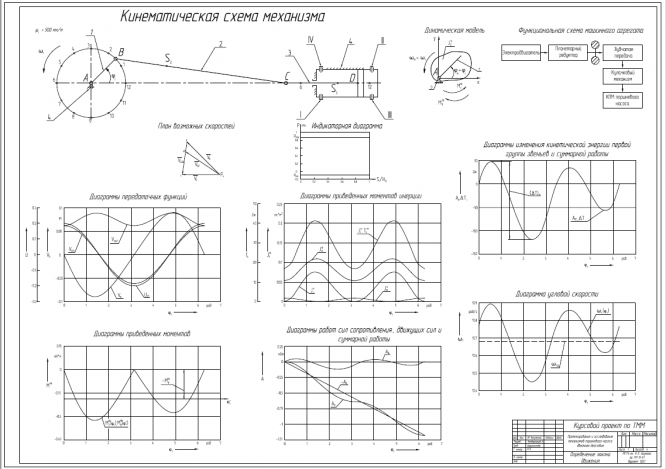

Лист 1 -Определение закона движения

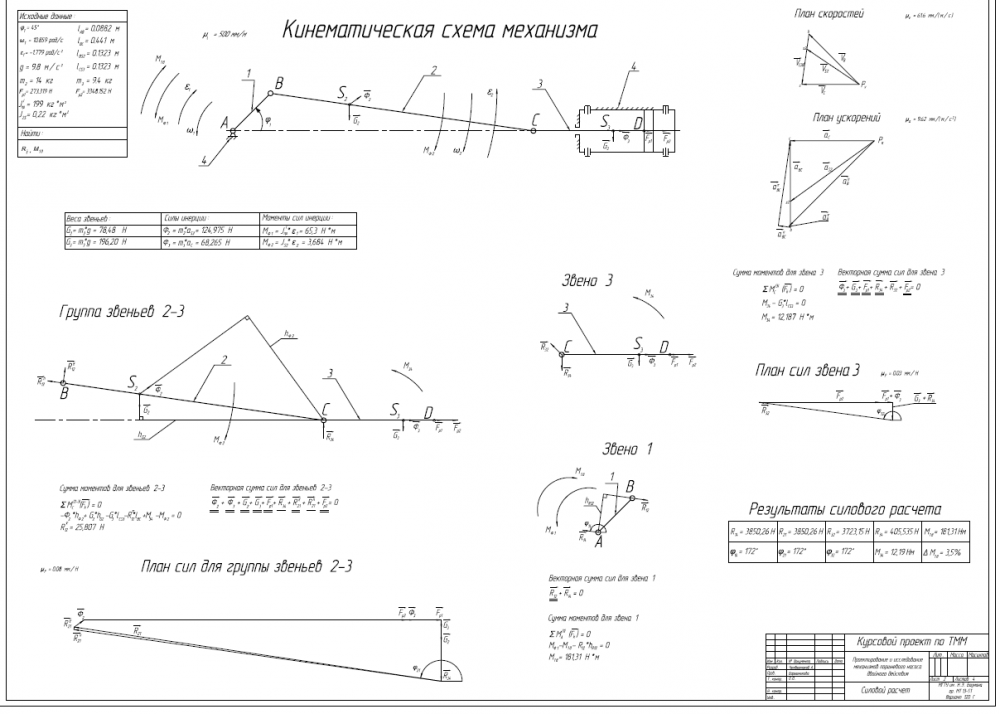

Лист 2 - Силовой расчет

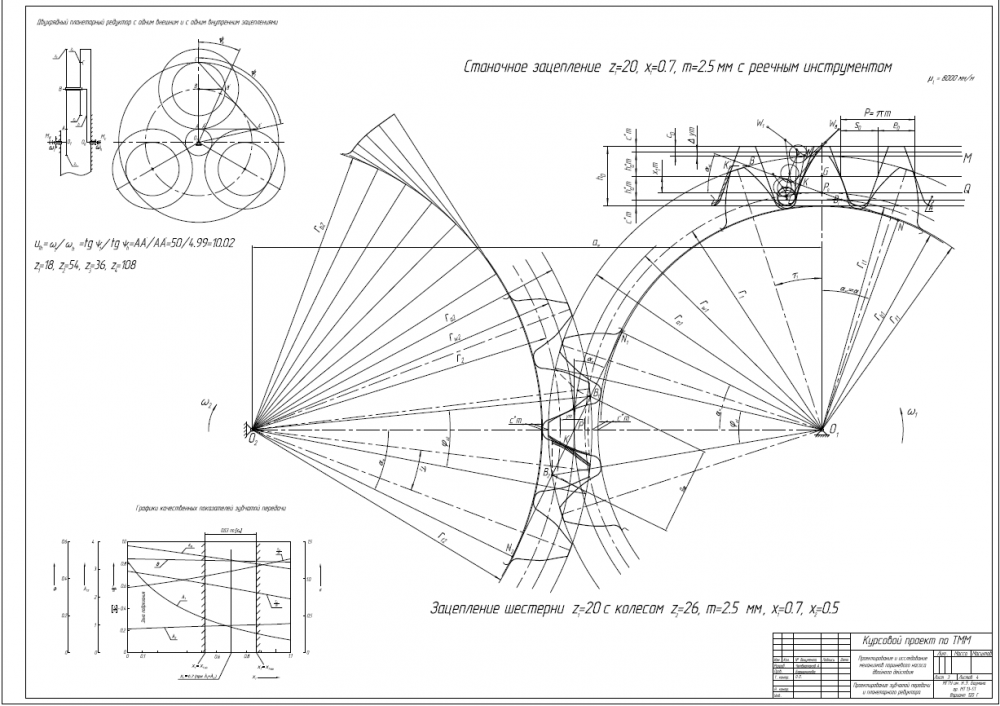

Лист 3 - Проектирование зубчатой передачи

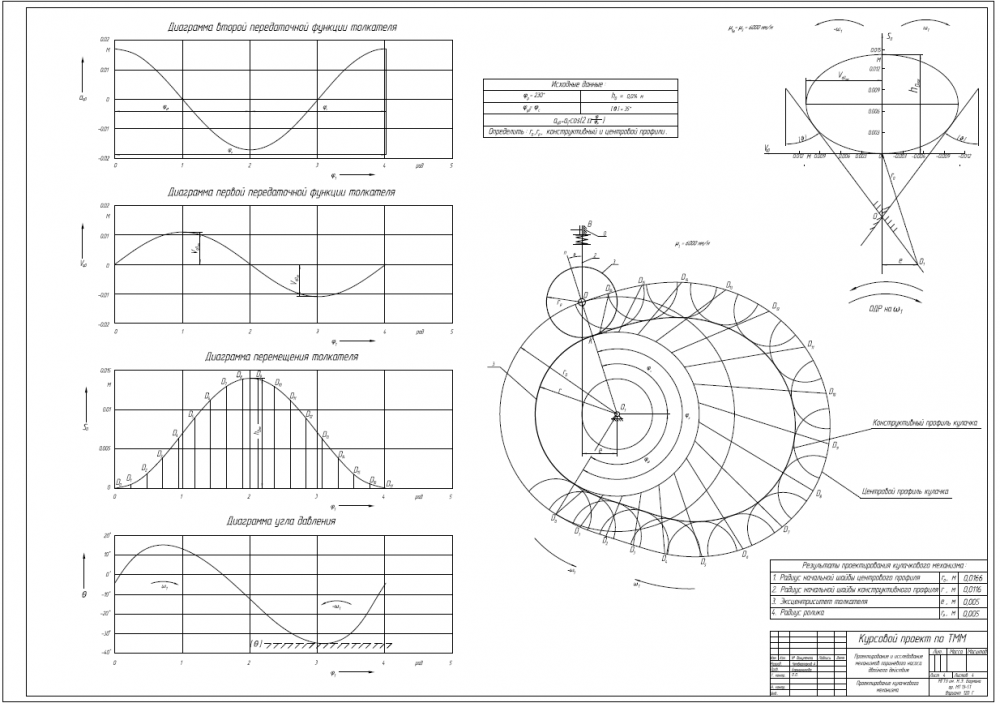

Лист 4 - Проектирование кулачкового механизма
