2. Звенья механизма.
КОНТРОЛЬНАЯ РАБОТА
по дисциплине «Теория механизмов и машин»
Задача | №1 | – вариант | 3 |
Задачи | №2,3 | – вариант | 23 |
Задание:
1.Выполнить структурный анализ рычажного шестизвенника.
Вариант 3.
Решение:
1. Структурная схема механизма.
2. Звенья механизма.
Звено | Наименование | Подвижность | Число подвижных звеньев |
1 | Кривошип | Подвижное | n=5 |
2 | Шатун | Подвижное | |
3 | Коромысло | Подвижное | |
4 | Шатун | Подвижное | |
5 | Ползун | Подвижное | |
6 | Стойка | Неподвижное | |
Задача 2.
Дано:
Величина | | | |
| 2 | | |
ОА, мм | | 30 | |
АВ, мм | | 90 | |
АС, мм | | 38 | |
AS2, мм | | 26 | |
е, мм | | 26 | |
φ, град | | 45 | |
ω1, 1/сек | | 30 | |
Угловая скорость кривошипа является постоянной и равна .
Размеры звеньев:

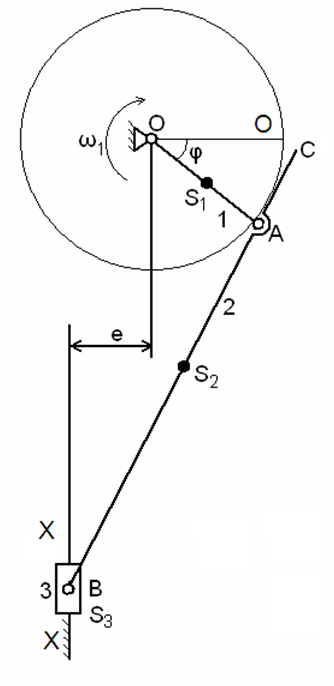

ОА = 30 мм, АВ = 90 мм, AС = 38 мм, АS2 = 26 мм, е = 26 мм, φ = 45 град.
Для расчета используются формулы, приведенные в приложении 2.
Решение:
- Определение скоростей точек звеньев и угловых скоростей звеньев для заданного положения механизма.
Задача №3.
- Определение ускорений точек звеньев и угловых ускорений звеньев для заданного положения механизма.
- Определение ускорения точки А.
