Курсовая работа 145: Проектирование и исследование механизмов двигателя с гидромеханической трансмиссией вариант А

-50%

Описание

Проектирование и исследование механизмов двигателя с гидромеханической трансмиссией

Реферат

В данной работе производится исследование работы механизмов автомобиля с гидромеханической трансмиссией. Проект состоит из расчетно-пояснительной записки и четырех графических листов.
  • На первом листе определяется скорость движения автомобиля, при заданных условиях движения.
  • На втором листе определяются реакции, действующие в кинематических парах кривошипно-ползунного механизма двигателя.
  • На третьем листе проектируется зубчатая пара масляного насоса и производится подбор чисел зубьев планетарного механизма.
  • На четвёртом листе проектируется кулачковый механизм привода клапанов двигателя.
  • К расчётно-пояснительной записке в приложении прилагаются результаты расчётов, выполненных на ЭВМ.

Содержание

  • Реферат...........................................................................................................2
  • Содержание....................................................................................................3
  • 1.Техническое задание……………………………….……………….…....5
  • 1.1.Описание машины………………………………………...……...5
  • 1.2.Исходные данные…………………………………...……………8
  • 2.Определение скорости автомобиля при постоянном сопротивлении движению………….….....12
  • 2.1.Определение линейных размеров кривошипно-ползунного механизма.................14
  • 2.2.Определение кинематических передаточных функций и отношений........................15
  • 2.3.Определение движущего момента..............................................16
  • 2.4.Определение моментов на насосном и турбинном колёсах.....18
  • 2.5.Определение угловой скорости начального звена....................19
  • 2.6.Определение скорости движения автомобиля...........................21
  • 3.Силовой расчет основного механизма....................................................23
  • 3.1.Аналитический расчет усилий в кинематических парах..........23
  • 3.2.Проверка расчетов графоаналитическим способом..................24
  • 3.2.1.Определение скоростей точек и звеньев.........................24
  • 3.2.2.Определение ускорений точек и звеньев........................26
  • 3.2.3.Определение главных векторов и главных моментов сил инерции......................27
  • 3.2.4.Определение статических и движущих сил……….…..27
  • 3.2.5.Определение реакций в кинематических парах.............28
  • 3.3 Сравнение результатов................................................................32
  • 4.Расчёт зубчатой передачи и планетарной коробки передач................33
  • 4.1.Расчёт цилиндрической зубчатой передачи масляного насоса....................33
  • 4.1.1.Выбор коэффициентов смещения..................................33
  • 4.1.2.Станочное зацепление.....................................................35
  • 4.1.3.Зубчатая передача............................................................36
  • 4.2 Подбор чисел зубьев колес планетарной коробки передач….37
  • 5. Проектирование кулачкового механизма.............................................40
  • 5.1 Определение кинематических передаточных функций….......40
  • 5.2 Определение основных размеров кулачкового механизма......41
  • 5.3 Построение конструктивного профиля..........................43
  • 5.4 Проверка выполнения ограничения по допустимому углу давления…………...44
  • Заключение..................................................................................................45
  • Литература...................................................................................................46

1. Техническое задание

1.1 Описание машины

Легковой автомобиль среднего класса оснащен четырехтактным четырехцилиндровым бензиновым двигателем (ДВС) (рис. 1.1) и гидромеханической передачей (ГМП), которая состоит из гидродинамического трансформатора (ГДТ) крутящего момента и планетарной коробки передач (ПКП). Крутящий момент от ГМП к колесам (К) передается с помощью карданного вала (KB) через глав­ную передачу (ГП) и дифференциал Д.
Основной механизм двигателя состоит из четырех одинаковых кривошипно-ползунных механизмов, расположенных под углом 20° к вертикали на одном коленчатом валу со сдвигом в 180° (рис. 1.2), где 1 - кривошип; 2 - шатун; 3 - поршень; 4 - клапан; 5 - коро­мысло; 6 - кулачок; 7 - цепная передача. Рабочий цикл в каждом цилиндре двигателя совершается за два оборота коленчатого вала и характеризуется индикаторной диаграммой, данные для построения которой приведены в табл. 1.1. Порядок чередования процессов в цилиндрах двигателя представлен в таблице 1.2.
Управление процессом газораспределения осуществляется кла­панами, приводимыми в движение кулачками на распределительном валу, кинематически связанном с коленчатым валом через цепную передачу (см. рис. 1.2) . Движение от кулачка на клапан передает­ся посредством качающегося толкателя (коромысла) (рис. 1.3). Закон измене­ния ускорения клапана соответствует графику на рисунке 1.4.
Система смазки двигателя принудительная. Давление в ней соз­дается с помощью шестеренчатого насоса, приводимого от коленча­того вала (на рисунке 1.1 не показан). Гидродинамический трансфор­матор состоит из насосного колеса Н (см. рис. 1.1, а), жестко соеди­ненного с маховиком двигателя М, и турбинного колеса Т, закреп­ленного на входном валу планетарной коробки передач. Полость гидротрансформатора заполнена специальной жидкостью, которая разгоняется лопатками насосного колеса и направляется на лопатки турбинного колеса. При этом происходит увеличение крутящего момента, которое отображается безразмерной характеристикой коэффициента трансформации K = M т / M H в зависимости от передаточного отношения При проектировании следует считать известными параметры, приведенные в таблице 1.3.

Задание на проектирование:

  • 1. Определить скорость автомобиля на установившемся режиме при постоянном сопротивлении движению.
  • 2. Провести силовой анализ кривошипно-ползунного механиз­ма двигателя за цикл.
  • 3. Спроектировать зубчатую пару масляного насоса двигателя и подобрать числа зубьев z 3 , z 4 , z 5 планетарного ряда в ПКП (U (3) = 1,5, модуль колес принять т = 1 мм).
  • 4. Спроектировать кулачковый механизм привода клапанов двигателя при условии получения минимальных габаритов.
Примечания:
а) наличие в трансмиссии ГДТ, в котором передача крутящего момента осуществляется посредством жидкости, не позволяет использовать одномассовую динамическую модель;
б) крутящий момент на насосном колесе за цикл работы двигателя можно считать постоянным.
Таблица 1.1
Данные для построения индикаторной диаграммы.
Положение
Поршня

S/H

0

0.025

0.05

0.1

0.2

0.3

0.4

0.5

0.6

0.7

0.8

0.9

1.0

Расширение


0 ,69

1,0

0,59

0,328

0,214

0,148

0,1

0,079

0,069

0,062

0,043

0,04

Выпуск

0.013

Всасывание

-0.013

Сжатие

0,626

0,36

0,26

0,13

0,061

0,024

0,013

0,009

- 0,002

- 0,008

-0,01

-0,013

Таблица 1.2

Чередование процессов в цилиндрах двигателя.

Угол поворота коленчатого вала, град.

1-й цилиндр 2-й цилиндр 3-й цилиндр 4-й цилиндр

0-180

Расширение

Сжатие

Выпуск

Всасывание

180-360

Выпуск

Расширение

Всасывание

Сжатие

360-540

Всасывание

Выпуск

Сжатие

Расширение

540-720

Сжатие

Всасывание

Расширение

Выпуск

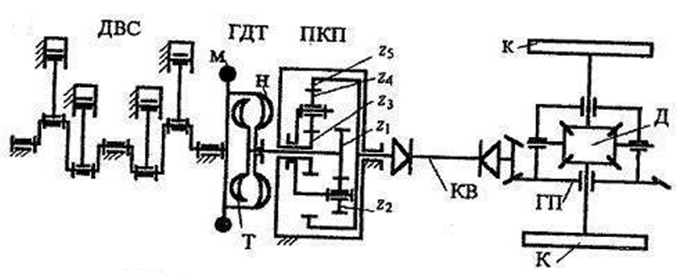

Рис. 1.1 Схема механизмов автомобиля с гидромеханической трансмиссией.

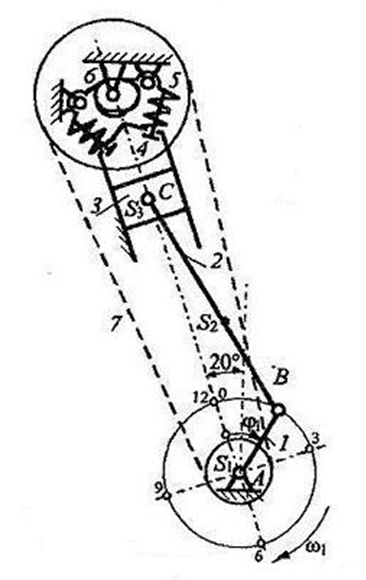

Рис 1.2 Схема основного механизма двигателя и механизма газораспределения.

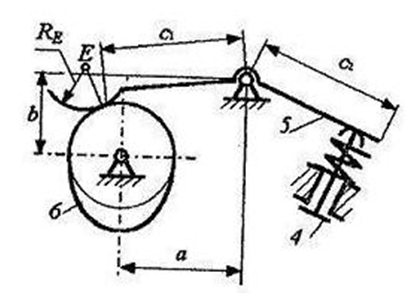

Рис 1.3 Схема управления подъёмом клапана.

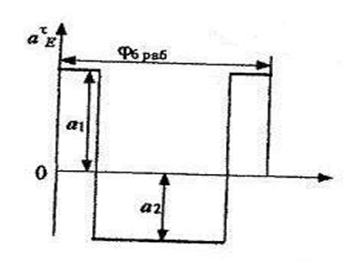

Рис 1.4 Закон изменения ускорения клапана.

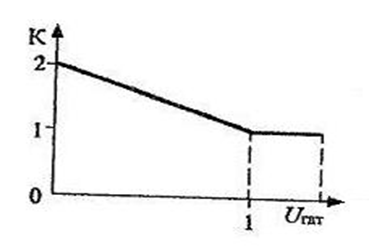

Рис 1.5 Закон изменения коэффициента трансформации.

1.2 Исходные данные

В таблице 1.3 приведены все исходные данные необходимые для выполнения курсового проектирования.
Таблица 1.3
Исходные данные для проектирования

п/п

Величина

Единица измерения

значение

1

Средняя скорость поршня V C cp

м/с

13,5

2

Отношение длины шатуна к длине кривошипа

-

3,8

3

Отношение расстояния от точки В до центра масс шатуна к длине шатуна

-

0,26

4

Диаметр цилиндра d

м

0,082

5

Частота вращения коленчатого вала при номинальной нагрузке 1

1/с

607

6

Максимальное давление в цилиндре на заданном режиме движения p max

МПа

1,64

7

Масса шатуна m 2

кг

0,8

8

Масса поршня m 3

кг

0,75

9

Момент инерции коленчатого вала, маховика и насосного колеса с частью жидкости I 1

кгм 2

0,127

10

Момент инерции шатуна относительно оси, проходящей через ц. м. шатуна I 2 S

кгм 2

0,0075

11

Передаточное отношение ПКП U ПКП

-

2,5

12

Передаточное отношение главной передачи U ГП

-

4,22

13

Радиус колеса автомобиля r к

м

0,293

Окончание Таблицы 1.3

14

Суммарная сила сопротивления движению автомобиля, приложенная к ведущим колёсам, Р сопр

Н

2000

15

Коэффициент неравномерности вращения коленчатого вала на заданном режиме движения

-

0,05

16

Угловая координата кривошипа для силового расчёта

град

30

17

Высота подъёма клапана h

м

0,009

18

Координаты взаимного расположения распределительного вала и коромысел клапанов:

a

b

м

м

0,036

0,025

19

Отношение длин плеч коромысла с 1 / с 2

-

1

20

Максимально допустимый угол давления в кулачковом механизме доп.

град

30

21

Соотношения между ускорениями толкателя

-

3,0

22

Числа зубьев колёс масляного насоса z 1 = z 2

-

10

23

Угол наклона линии зуба

град

10

24

Модуль m колёс z 1, z 2

мм

3,0

25

Рабочий угол профиля кулачка

град

120

26

Радиус сферической части коромысла клапана R E

м

0,01

27

Число сателлитов в планетарной коробке передач k

-

3

Чертежи

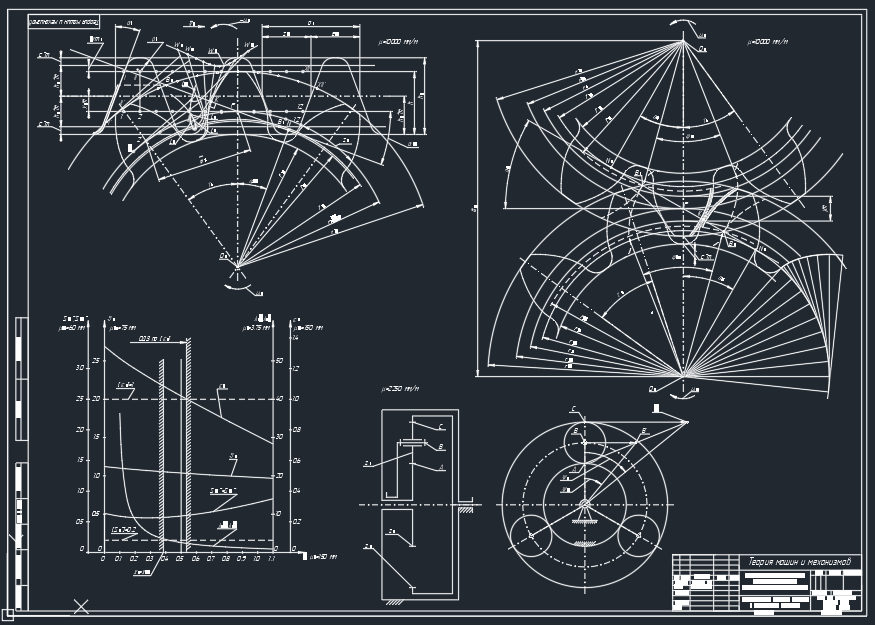

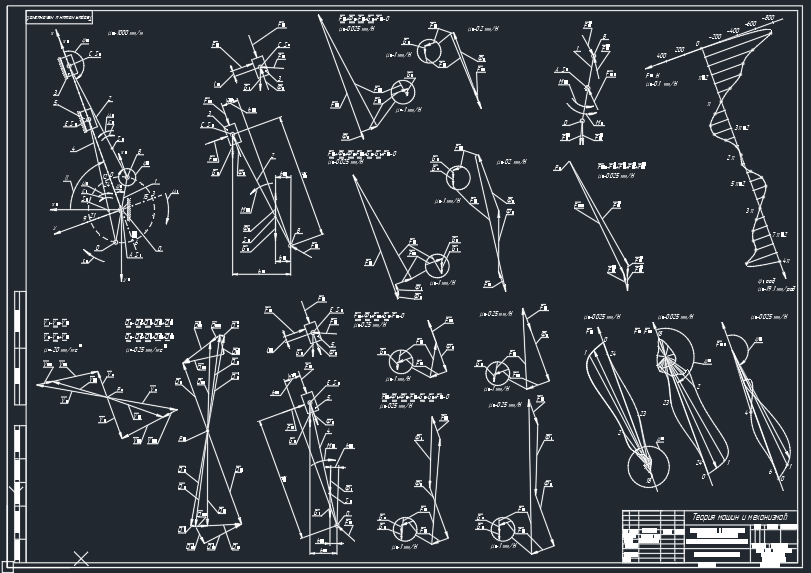

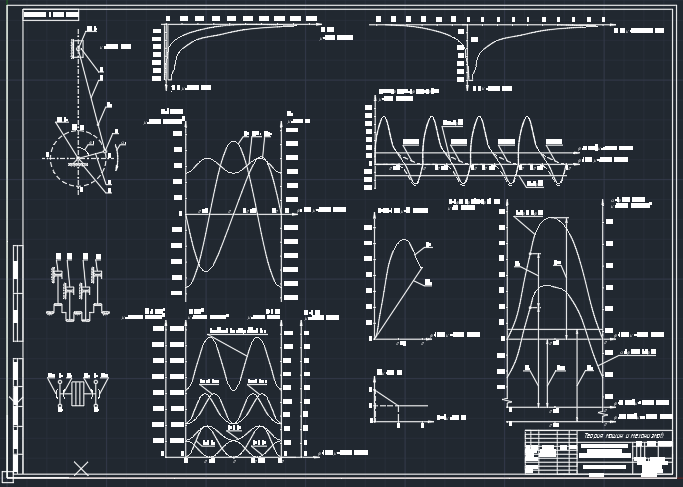

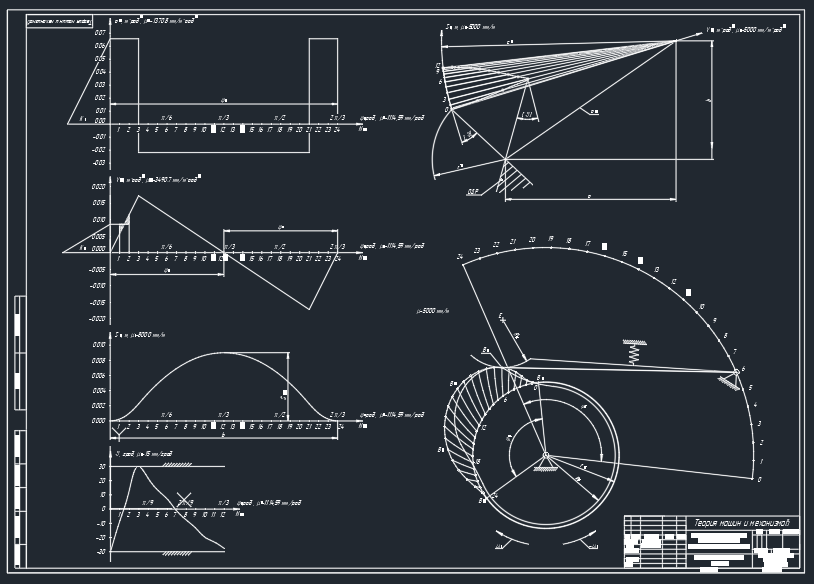

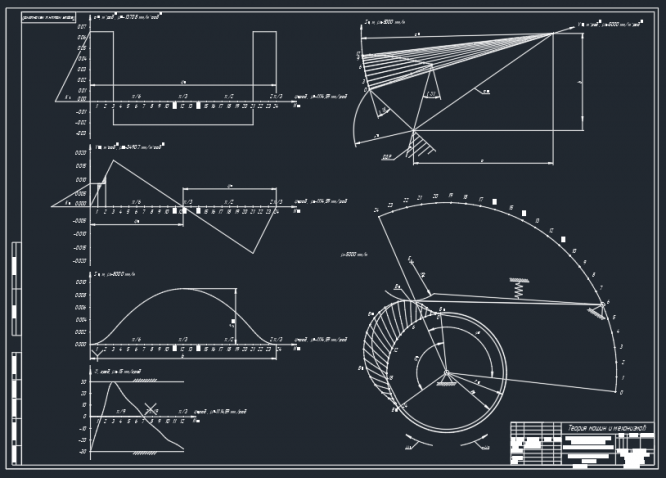

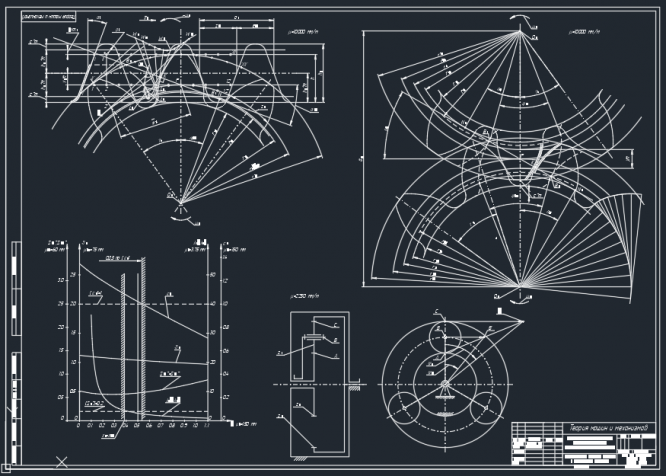

Лист 1 - Определение закона движения Лист 2 - Силовой расчет Лист 3 - Проектирование зубчатой передачи Лист 4 - Проектирование кулачкового механизма

Характеристики курсовой работы

Учебное заведение
Семестр
Номер задания
Вариант
Просмотров
209
Покупок
1
