Проектирование и исследование механизмов пресса-автомата
Содержание
- Реферат
- Техническое задание
- Лист 1
- Определение основных размеров звеньев по заданным условиям.
- Вычисление значений скоростей и передаточных функций.
- Построение графиков приведенных моментов.
- Графики работ движущих сил и сил сопротивления .
- График переменных приведенных моментов инерции JIIпр звеньев2ойгруппы.
- График суммарной работы и кинетической энергия всех звеньев механизма.
- Построение приближенного графика TI (j1*).
- Определение необходимого момента инерции маховых масс.
- Определение момента инерции дополнительной маховой массы (маховика).
- Габаритные размеры и масса маховика.
- Закон движения механизма.
- Лист 2
- Определяем скорости и ускорения звеньев.
- Звено 5.
- Звено 4.
- Звено 3.
- Лист 3
- Выбор коэффициента смещения с учетом качественных показателей.
- Построение профиля зуба колеса, изготовляемого реечным инструментом.
- Построение проектируемой зубчатой передачи.
- Проектирование планетарных зубчатых механизмов с цилиндрическими колесами.
- Лист 4
- Проектирование кулачкового механизма.
- Расчет оптимальных размеров кулачкового механизма по критерию угла давления [J].
- Определение координат профиля кулачка.
- Построение.
Реферат
Данная расчетно-пояснительная записка содержит 25 листов машинописного текста. Расчетно-пояснительная записка содержит расчеты и проектирования опорного механизма, определения закона движения механизма, силовой расчет основного механизма, расчет и исследование зубчатых передач и кулачкового механизма.Техническое задание

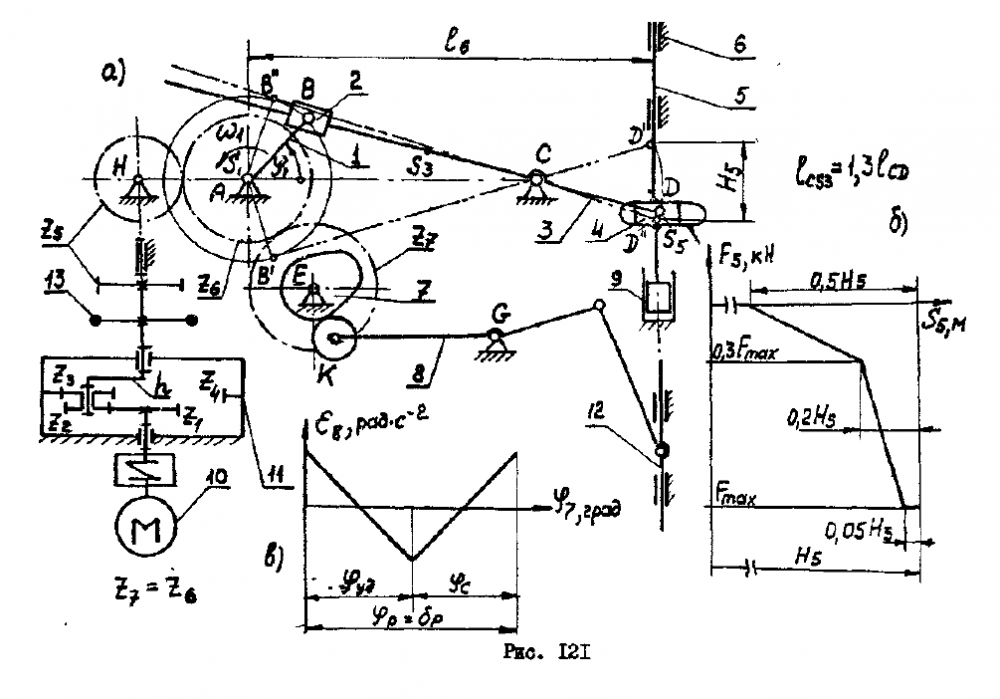

Механизм прессования получает от вала электодвигателя 10 через планетарный редуктор 11 с колесами Z1, Z2, Z3, Z4 (число блоков сателитов к=3 ), зубчатую передачу ( колеса Z5 и Z6 , модуль m=6 мм ) и состоит из кривошипа 1, кулисы 3, клисного камня ( шатуна ) 4 ползуна 5 и стойки 6. Вспомогательные механизмы приводятся в движение от распределительного вала ( ось Е ), который связан с валом кривошипа через зубчатую передачу с колесами Z6 и Z7.С целью обеспечения требуемого коэффициента неравномерности врашения кривошипа ( d=1/20 ) на выходном валу редуктора II установлен маховик 13. Механизм автомата осущевстляет такую последовательность его работы.
Порошок твердого сплава из бункера поступает в шибер, шиберное устройство перемешает его в матрицу 9. Матрица опирается на гидропневматическую подушку, которая применена для обеспечения постоянства усилия прессования.
Порошок твердого сплава из бункера поступает в шибер, шиберное устройство перемешает его в матрицу 9. Матрица опирается на гидропневматическую подушку, которая применена для обеспечения постоянного усилия прессования. Прессование порошка в матрице происходит при движении ползуна 5 вниз; при этом усилие F5 прессования изменияется согласно графику ( F5, S5 ) на рис. 121. Перемещение послуна 5 вверх присходит с меньшей средней слоростью ( Kv<1 ). В это время спрессованое изделие удаляется из матрицы 9 выталкивателем 12, кинематически связанным с толкателем 8 кулачкового механизма, кулачек 7, который установлен на распределенном валу. Затем изделие сталкивается на ленточный транспортер. Одновременно новая порция порошка поступает из бункера в шибер и т.д.
Кулачковый механизм выатлкевателя обеспечивает заданный на рис. 121в закон движения ( e8,j7 ) толкателя 8. Допустимый угол давления [ u=35°].

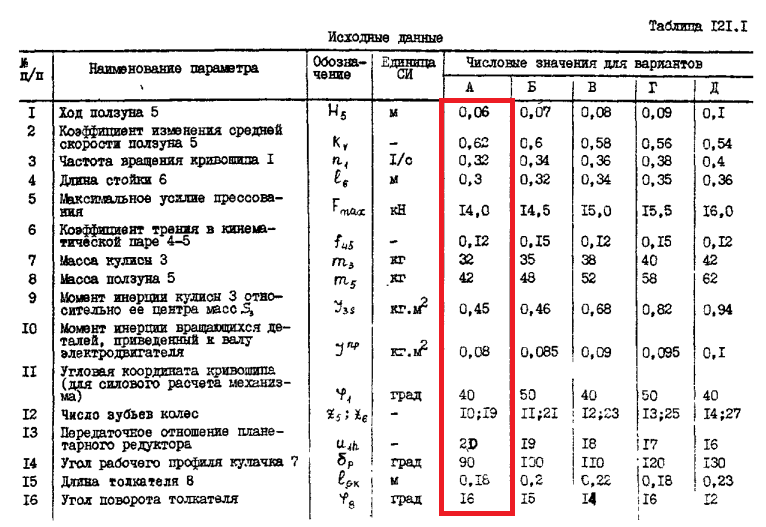

Исходные данные ![]()
Чертежи

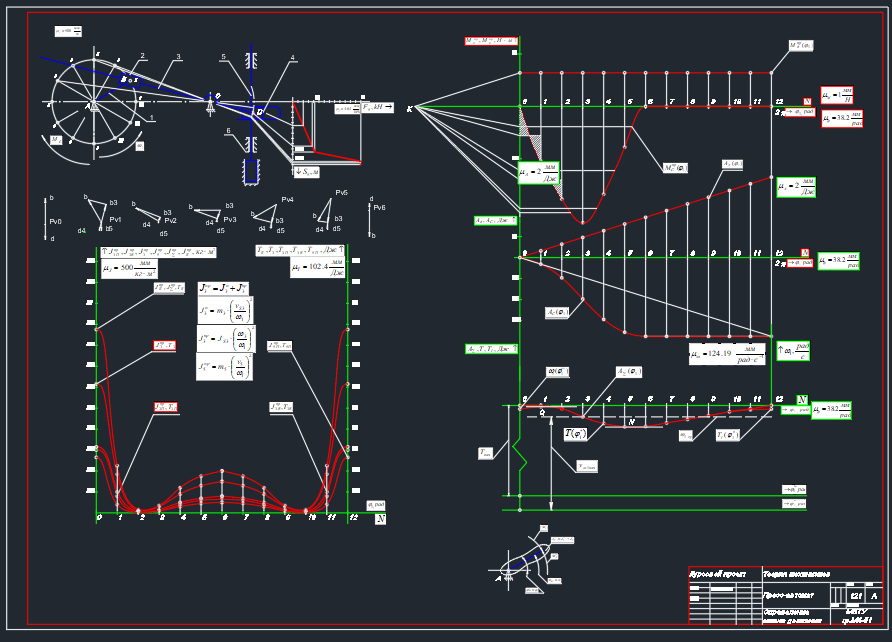

Лист 1 - Определение закона движения

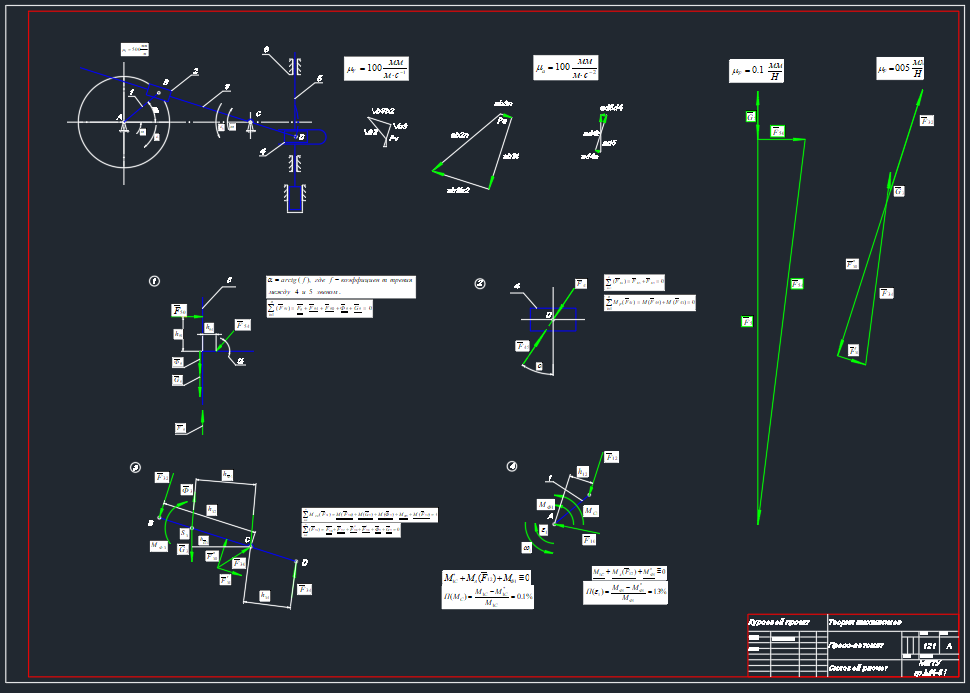

Лист 2 - Силовой расчет

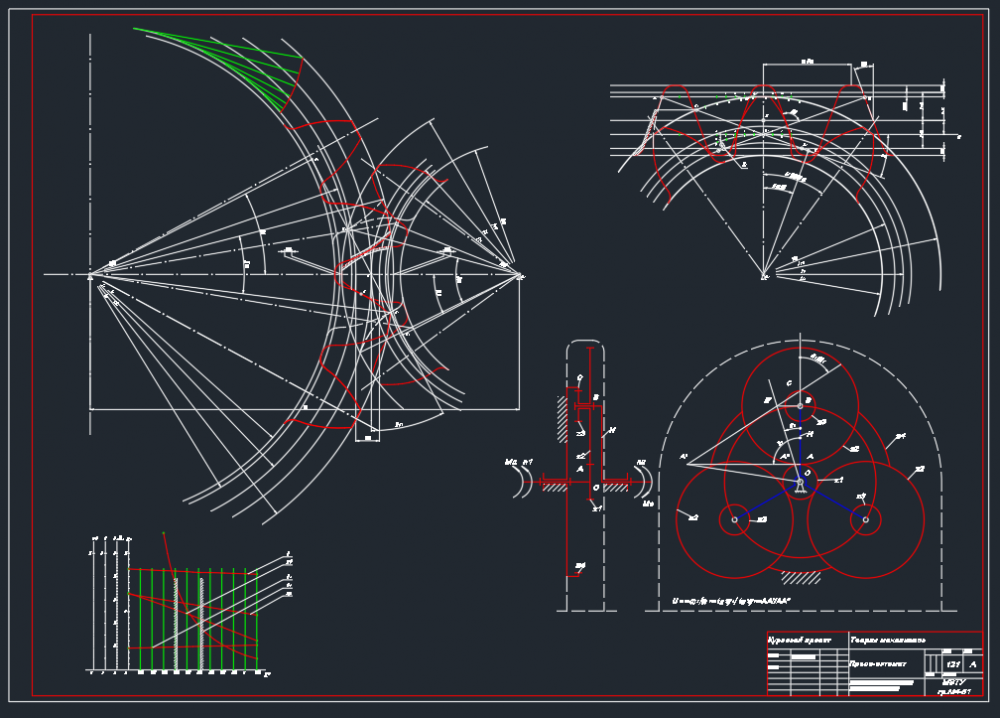

Лист 3 - Проектирование зубчатой передачи

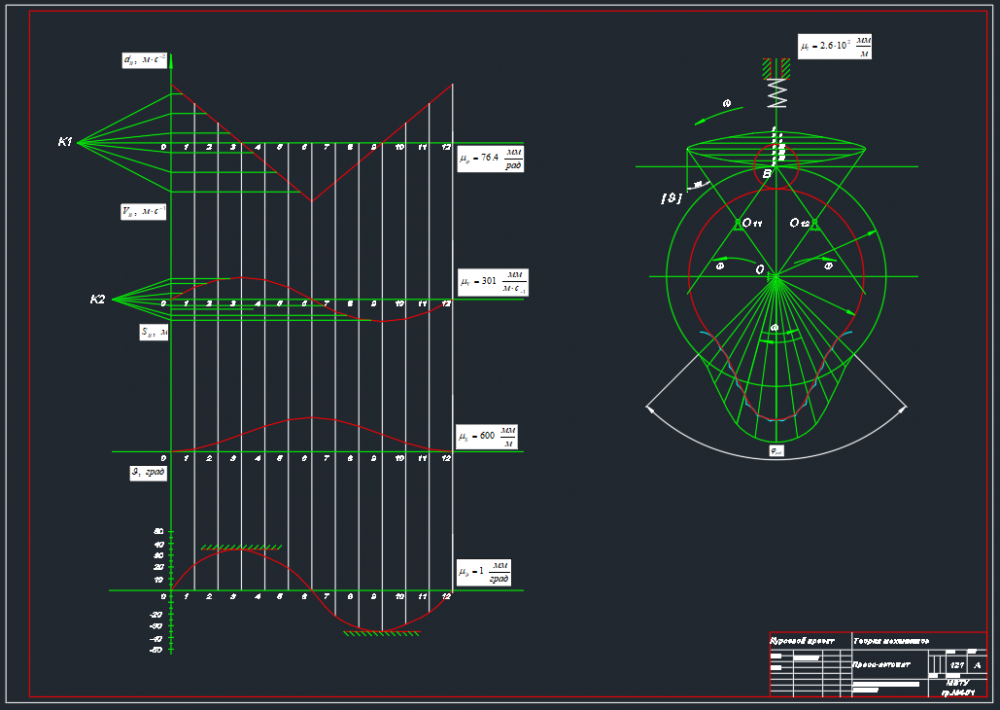

Лист 4 - Проектирование кулачкового механизма ![]()
